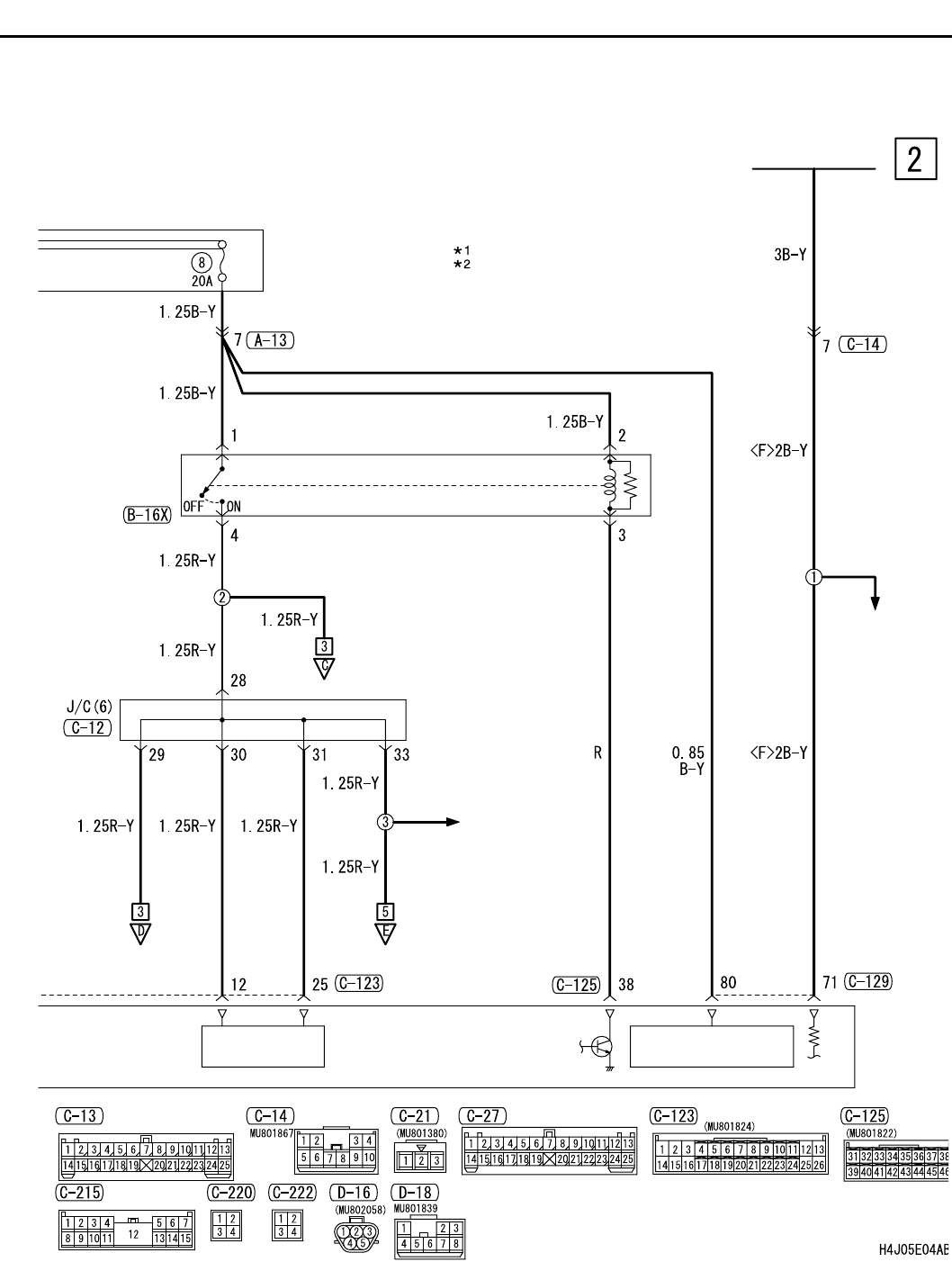

ENGINE CONTROL SYSTEM <4G6 (LHD)>
CIRCUIT DIAGRAMS
90-71
IGNITION
SWITCH (ST)
STARTING
SYSTEM
·COOLING
SYSTEM
·MANUAL AIR
CONDITIONER
ENGINE
CONTROL
RELAY
POWER
SOURCE
Wire colour code
B : Black LG : Light green G : Green L : Blue
W : White Y : Yellow SB : Sky blue BR : Brown
O : Orange GR : Gray R : Red P : Pink V : Violet
BACK-UP
POWER SOURCE
NOTE
: SEDAN
: WAGON
