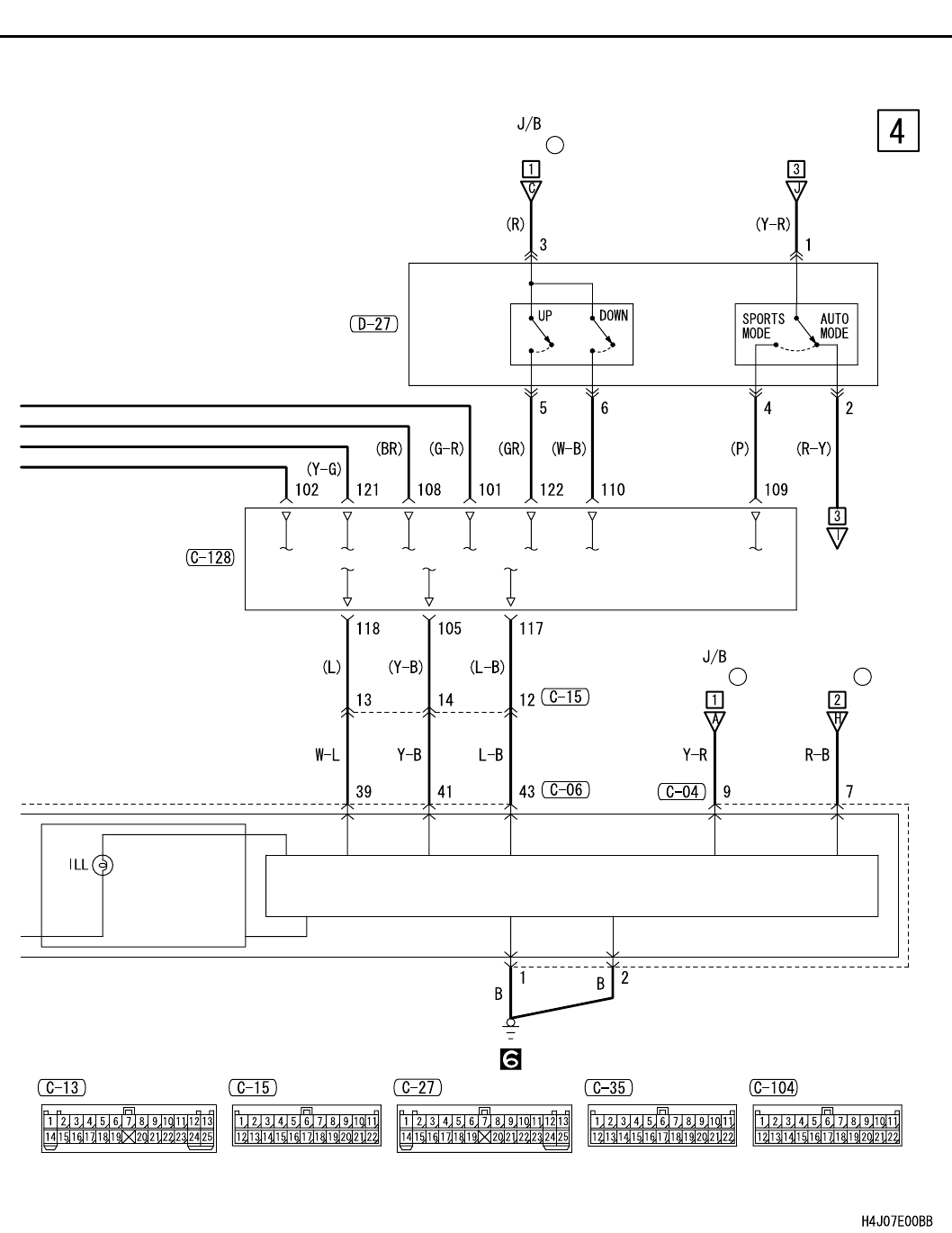

INVECS-II 4A/T <LHD>
CIRCUIT DIAGRAMS
90-87
ENGINE-
A/T-ECU
FUSE
3
()
SHIFT
SWITCH
ASSEMBLY
INHIBITOR
SWITCH
SELECT
SWITCH
SHIFT
SWITCH
FUSE
2
()
FUSE
22
()
RELAY
BOX
CONTROL CIRCUIT
COMBINATION
METER
SHIFT
POSITION
INDICATOR
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
