Wiring Diagram – Configuration Diagrams

DOOR
CONFIGURATION DIAGRAMS
80-26
DOOR

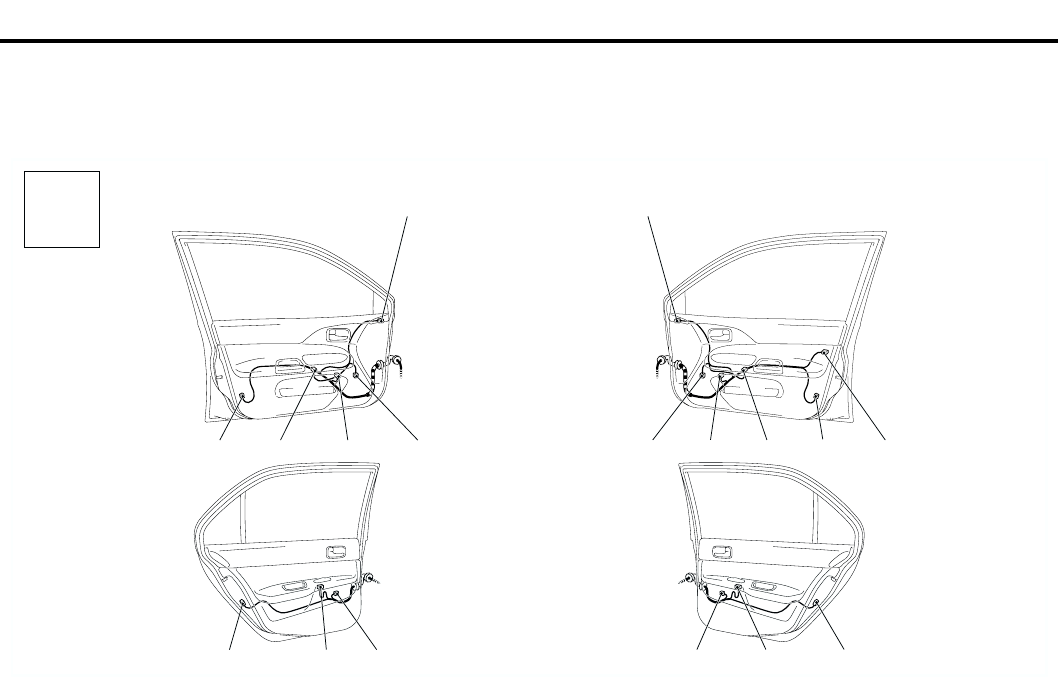

DOOR <LHD>
M1801001400585
AC304415
Connector
symbol
E
Driver's side
E-01
E-02
E-03
E-04
E-05
E-06
E-07
E-08
E-09
Front
Rear
Passenger's side
E-10
E-11
E-12
E-14
E-15
E-16
E-17
E-18
E-19
Front
Rear
AB
E-13
Connector colour
code
B : Black
BR : Brown
G : Green
GR : Gray
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow
E-01 (3) Remote controlled mirror (LH) <Vehicles
without door mirror heater>
E-02 (7) Remote controlled mirror (LH) <Vehicles
with door mirror heater>
E-03 (2) Front door speaker (LH)
E-04 (6-GR) Front power window motor (LH)
E-05 (14) Power window main switch
E-06 (6-B) Front door lock actuator (LH)
E-07 (6-GR) Rear power window motor (LH)
E-08 (8) Rear power window sub switch (LH)
E-09 (6-B) Rear door lock actuator (LH)
E-10 (3) Remote controlled mirror (RH) <Vehicles
without door mirror heater>
E-11 (7) Remote controlled mirror (RH) <Vehicles
with door mirror heater>
E-12 (3-B) Door lock key cylinder switch
E-13 (6-B) Front door lock actuator (RH)
E-14 (8) Front power window sub switch (RH)
E-15 (6-GR) Front power window motor (RH)
E-16 (2) Front door speaker (RH)
E-17 (6-B) Rear door lock actuator (RH)
E-18 (8) Rear power window sub switch (RH)
E-19 (6-GR) Rear power window motor (RH)
