Wiring Diagram – Configuration Diagrams

TRUNK (LUGGAGE COMPARTMENT)
CONFIGURATION DIAGRAMS
80-29

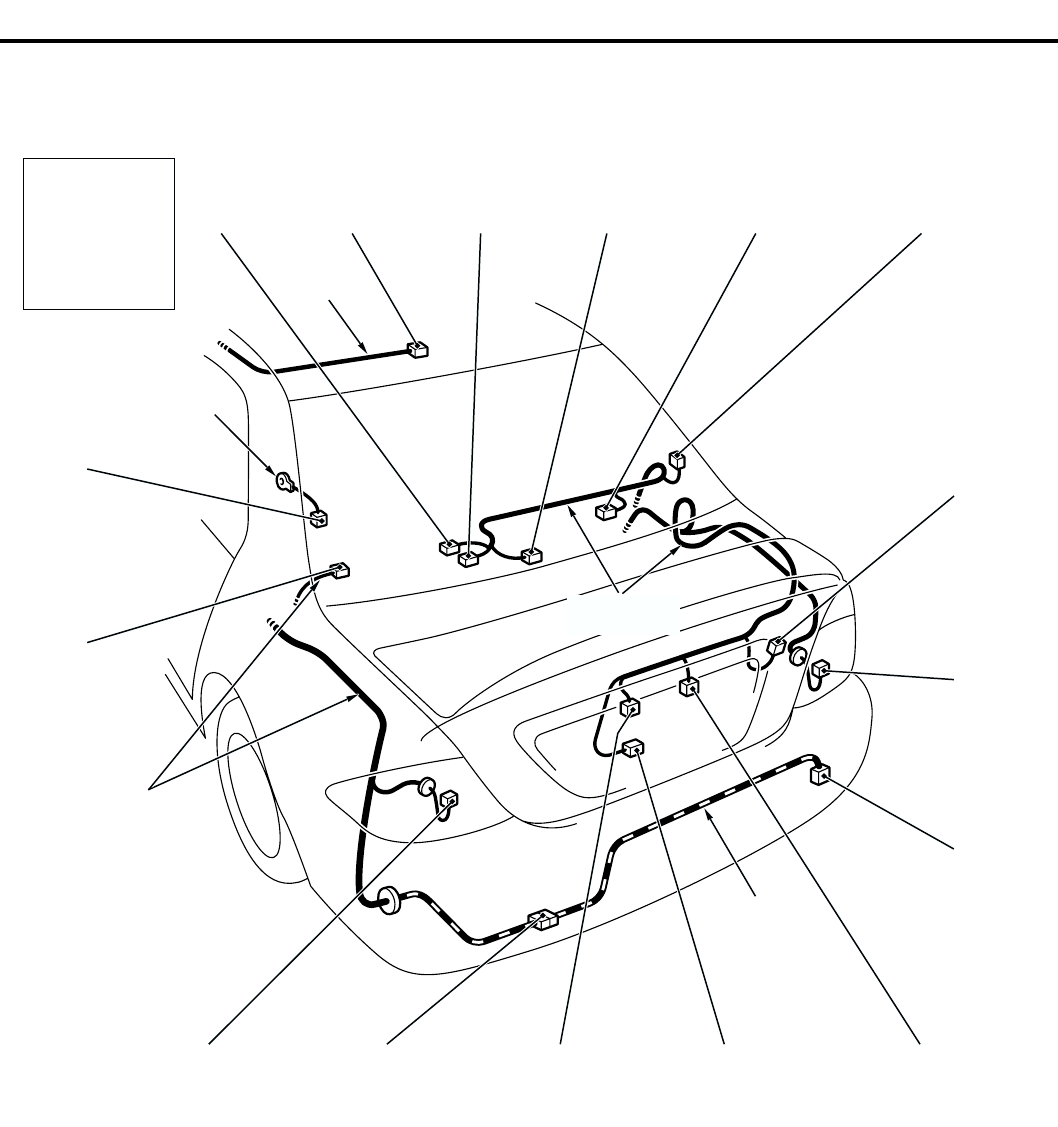

TRUNK (LUGGAGE COMPARTMENT)
<SEDAN (RHD) >
M1801001500366
AC301172
AB
F-04 F-05 F-07 F-08 F-22
F-10
F-11
F-14
F-18
F-16F-19
Floor wiring
harness (LH)
F-01
F-06
Defogger
earth
Floor wiring
harness (RH)
F-03
F-15
F-21
Rear bumper
wiring harness
Antenna
feeder cable
Connector colour
code
B : Black
BR : Brown
G : Green
GR : Gray
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow
Connector
symbol
F
F-01 (2) Rear speaker (LH)
F-03 (1) Roof antenna
F-04 (2) Luggage compartment lamp
F-05 (2-B) High mount stop lamp <Rear shelf>
F-06 (1-B) Rear window defogger ()
F-07 (4) No connection
F-08 (2) Rear speaker (RH)
F-10 (2) High mount stop lamp <Rear spoiler>
F-11 (6-B) Rear combination lamp (RH)
F-14 (2) Rear fog lamp
F-15 (2-GR) Licence plate lamp (RH)
F-16 (1-B) Trunk lid latch switch
F-18 (2-GR) Licence plate lamp (LH)
F-19 (2-GR) Floor wiring harness (LH) and rear
bumper wiring harness combination
F-21 (6-B) Rear combination lamp (LH)
F-22 (1) Rear window defogger (+)
