Caractéristiques

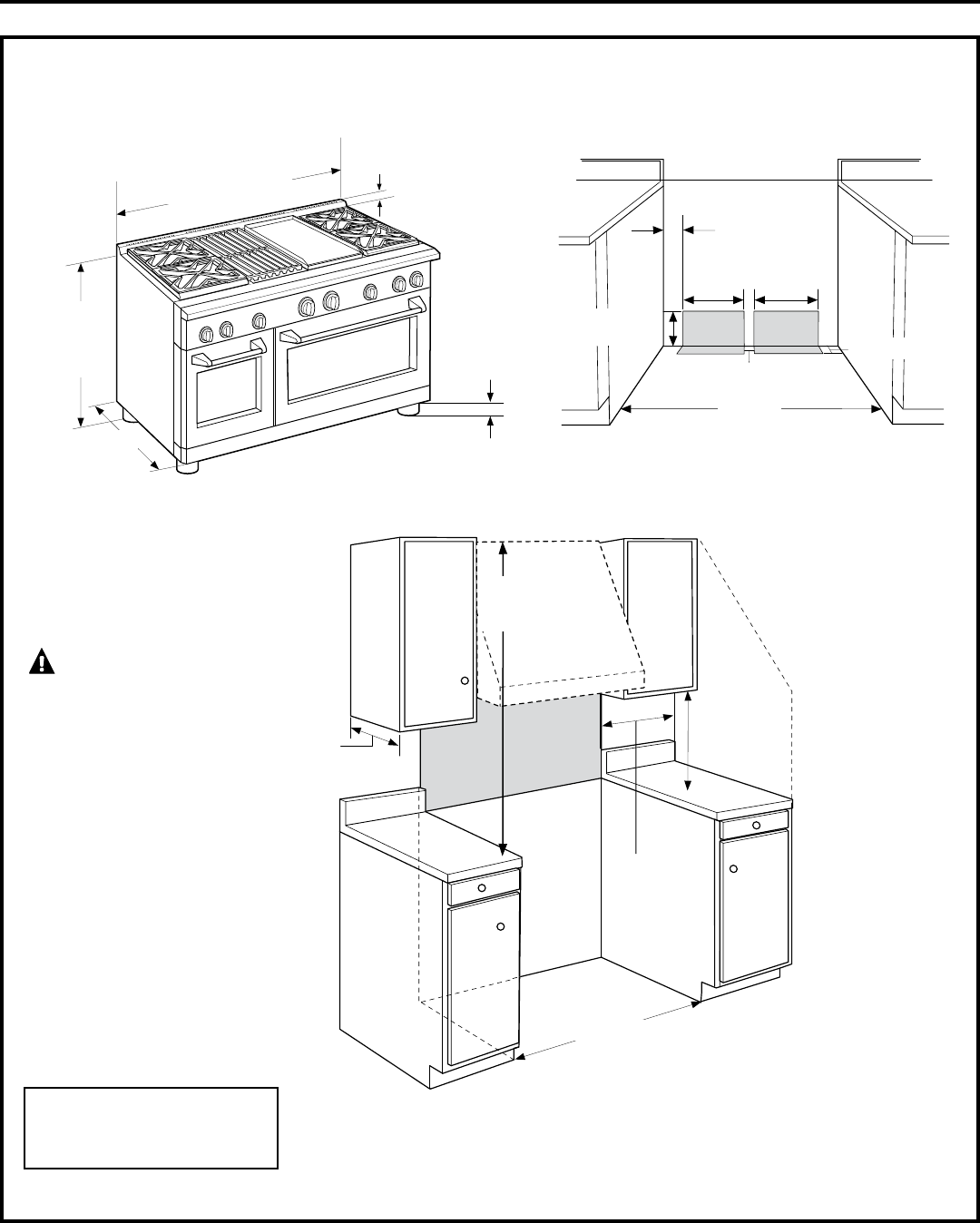

DIMENSIONS DU PRODUIT ET ESPACES DE SÉPARATION
Modèles de cuisinière 121 cm (48”)
Plinthe/
Hauteur de pied
3-1/4” (6,98 cm)
to
4-3/4” (8,25 cm)
1-1/2”
(3,8 cm)
35-1/4” (88,26 cm)
to
36-3/4” (90,8 cm)
de hauteur
47-7/8” (117,15 cm)
de largeur
28-1/4”
(70,48 cm)
18”
(45,7 cm) Min.
13”
(33 cm) max.
Minimum 12”
(30,4 cm) de
chaque
48’’ (121 cm) min.
ESPACES SUPPLÉMENTAIRES :
Prévoyez un espace minimum de 30 cm (12”) par rapport au
mur adjacent sur chaque côté.
Les espaces de transit autour de la table de cuisson doivent
être séparées par un espace d’au moins 45,7 cm (18”) entre
le plan de travail et le bas du placard mural.
30 cm (12”) au moins
par rapport au mur
adjacent.
AVERTISSEMENT :
Pour les installations dépourvues
de hotte, prévoyez au minimum un
espace de 48” (122 cm) entre l’appareil
et toute matière inflammable. Il est
possible d’installer une hotte spéciale
à proximité d’éléments horizontaux
inflammables dans la mesure où celle-
ci dispose d’une fonction de mise en
marche automatique. Pour obtenir les
spécifications d’espace pour d’autres
installations pourvues d’une hotte,
veuillez vous reporter aux instructions
fournies avec celle-ci.
La totalité de la surface du mur arrière
ainsi que la surface se trouvant
au-dessus de la table de cuisson
doit être faite d’une matière ignifuge
comme le métal, la tuile en céramique,
la brique, le marbre ou tout autre
pierre.
À 48” (122 cm)
de toute matériau
inflammable
Matériau
ignifuge
48”
(121 cm)
8”
(20,32 cm)
23”
(58,4 cm)
3”
(7,6 cm)
6”
(15,2 cm)
Gaz/
Electricité
Gaz/
Electricité
6-1/2”
(13,97 cm)
2” (5 cm)
Emplacements de raccord universels
Profondeur
jusqu’à l’avant
de la porte
Plan de
travail
à surface
de cuisson
NOTE : Toutes les ouvertures dans
le plancher ou le mur derrière ou en
dessous de l’appareil doivent être
scellés.
