PUISSANCES NOMINALES DE SORTIE DU BRÛLEUR : BTU/HR
8
AJUSTEZ LES FLAMMES DU BRÛLEUR
Les brûleurs ne requièrent normalement aucun
ajustement. Ne procédez à des ajustements que si cela
s’avère nécessaire.
A. Allumez le gaz. Branchez le cordon d’alimentation.
B. Allumez les brûleurs au maximum et vérifiez les
flammes. Elles devraient être bleues. Si vous utilisez
du propane, la pointe de flammes devrait être
jaune. La présence d’objets étrangers dans le tuyau
d’alimentation en gaz devraient donner une couleur
orange à la flamme au début. L’orange disparaît par
la suite.
C. Tournez le bouton du brûleur sur “LO” (feu doux) tout
en observant la flamme.
Ajustez le réglage de la première rangée de flammes
avec la vis de dérivation de vanne de la manière
suivante :
Vous pouvez procédez à des ajustements sur deux
autres brûleurs en marche sur un réglage moyen.
La rangée supérieure des flammes est ainsi réglée sur
un niveau qui n’est pas trop faible, ce qui pourrait
provoquer l’extinction de la flamme lorsque d’autres
brûleurs sont allumés.

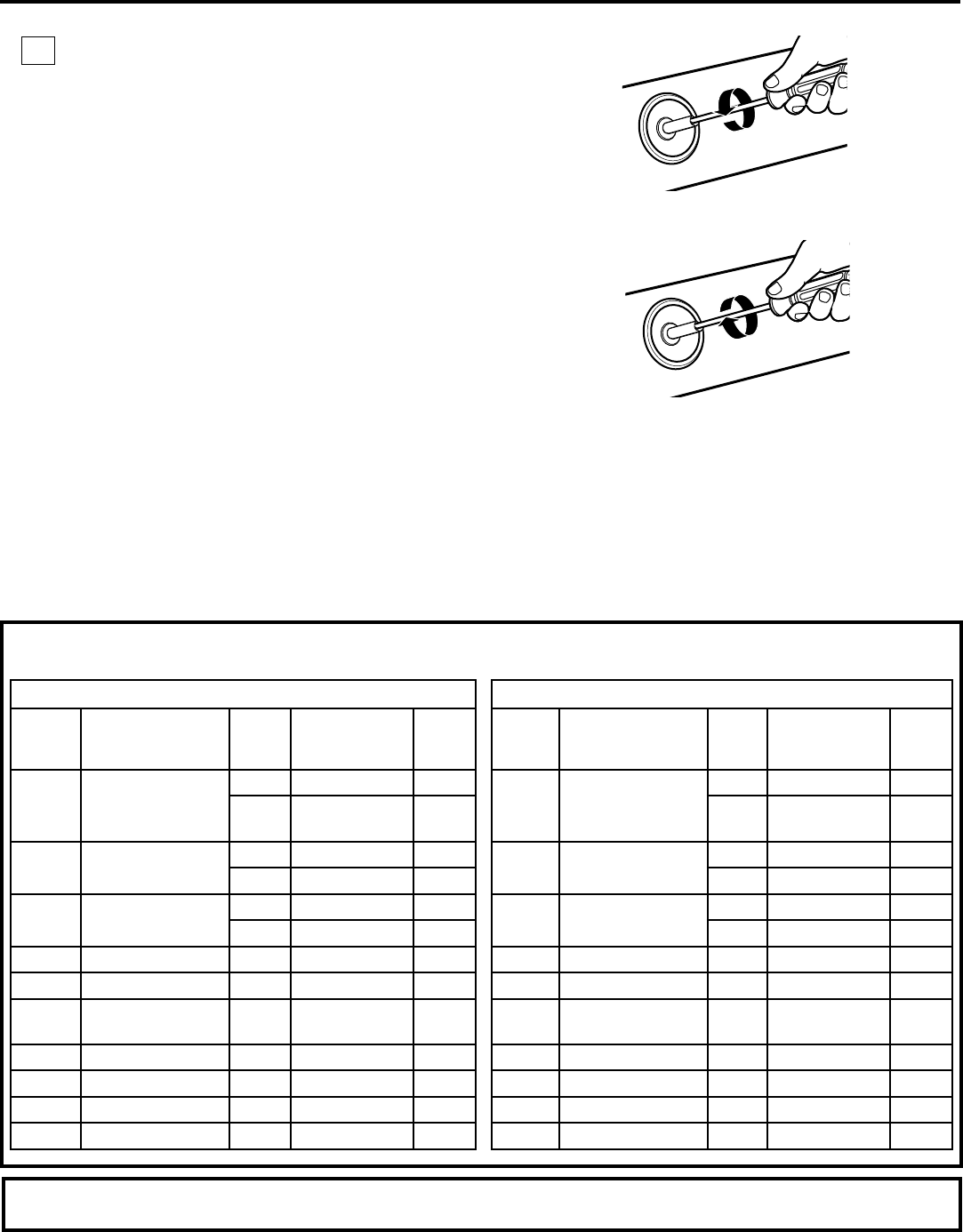

D. Pour ajuster la flamme, retirez les boutons. Introduisez
un tournevis à tête plate dans le trou au centre
du piston de la vanne pour engager la vis.
Consignes d’installation pour la conversion de gaz
51
• Si les flammes sont trop petites ou vacillent, tournez
la vis dans le sens inverse des aiguilles d’une montre.
• Si les flammes sont trop grandes, tournez la vis dans
le sens des aiguilles d’une montre.
E. Procédez à l’ajustement en tournant doucement
la vis jusqu’à ce que l’aspect de la flamme soit le bon.
Gaz naturel, avec P.C. de 12,7 cm (5 po)
MODÈLE BRÛLEUR
PUIS-
SANCE
BTU
DIMENSION
ORIFICE
ID
ZGP48
ZGP36
BRÛLEURS Princ. 16,800 0.075” (1,90mm) 190XN
TOUTES SURFACES
Mijoter
1,200
0.002” (0,51mm)
51SL
ZGP304
BRÛLEUR AD
Princ. 16,800 0.075” (1,90mm) 190XN
Mijoter 1,200 0.002” (0,51mm) 51SN
ZGP304
AD, GD, AG
Princ.
Mijoter
8,800 0.050” (1,26mm) 126HXN
1,200 0.002” (0,51mm) 51SN
ALL FOUR 15,000
0.0689” (1,75mm) 0.069
ALL TABLE DE CUISSON 18,000 0.076” (1,93mm) 0.076
ZGP48/
ZGP36
CUISSON - PRINCIPAL
24,500
0.0886”
(2,25mm)
0.089
ZGP30
CUISSON - PRINCIPAL 23,500 0.0866” (2,20mm) 0.087
ZGP48
CUISSON - POUR LATÉRAL 10,500 0.0531” (1,35mm)
0.053
ALL GRIL PRINCIPAL 12,500 0.063” (1,60mm)
160
ZGP48
GRIL - FOUR LATÉRAL 9,000 0.052” (1,32mm)
132
Gaz propane, avec P.C. de 25,5 cm (10 po)
MODÈLE BRÛLEUR
PUIS-
SANCE
BTU
DIMENSION
ORIFICE
ID
ZGP48
ZGP36
BRÛLEURS Princ. 13,800 0.043” (1,08mm) 108XL
TOUTES SURFACES
Mijoter
1,200
0.013” (0,34mm)
34SL
ZGP304
BRÛLEUR AD
Princ. 13,800 0.043” (1,08mm) 108XL
Mijoter 1,200 0.013” (0,34mm) 34SL
ZGP304
AD, GD, AG
Princ.
Mijoter
7,900 0.033” (0,84mm) 84XL
1,200 0.013” (0,34mm) 34SL
ALL FOUR 14,000 0.047” (1,19mm) 0.047
ALL TABLE DE CUISSON 16,000 0.047” (1,19mm) 0.047
ZGP48/
ZGP36
CUISSON - PRINCIPAL
23,000
0.055”
(1,397mm)
0.055
ZGP30
CUISSON - PRINCIPAL 21,500 0.0531” (1,35mm) 0.053
ZGP48
CUISSON - POUR LATÉRAL 10,000 0.0374” (0,95mm) 0.037
ALL GRIL PRINCIPAL 11,500 0.041” (1,04mm) 104
ZGP48
GRIL - FOUR LATÉRAL 9,000 0.0360” (0,91mm) 91
Une fois la conversion terminée et vérifiée, remplissez l’étiquette de conversion et placez-la à côté de l’étiquette signalétique. Pour
les cuisinières, placez l’étiquette sous le panneau de commande. Pour les tables de cuisson, placez l’étiquette au bas de l’appareil.
