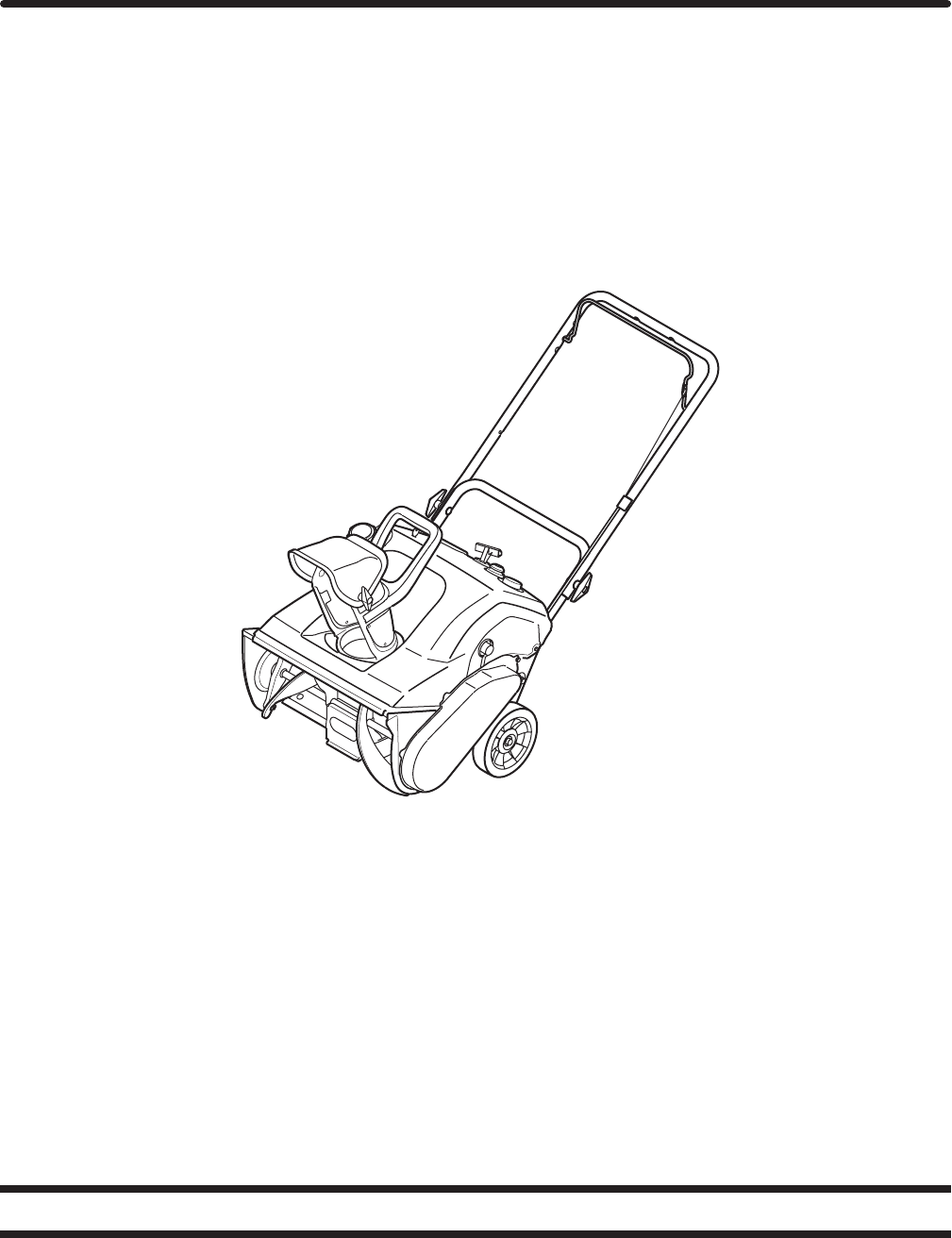

Illustrated Parts Manual Single-Stage Snowthrower — Two-Stroke MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 Printed In USA Form No.
Model Series 200 - Chute & Handle 32 19 17 33 17 15 21 20 6 5 4 7 3 34 13 2 1 35 30 10 27 29 14 9 22 31 5 4 24 18 16 25 25 29 26 27 28 27 11
Model Series 200 - Chute & Handle Ref No. Part Number Description 1 684-04127 Chute Assembly 2 710-04071 Carriage Bolt 5/16-18 x 1.0” 3 710-0451 Carriage Bolt 5/16-18 x 0.750” 4 712-04063 Flange Lock Nut, 5/16-18 5 720-0284 Wing Knob, 5/16-18 6 731-04388A Chute Handle 7 731-04426A Upper Chute 8 736-0119 Lock Washer, 5/16 9 710-04532 Carriage Screw, 5/16-18 x 2.0 Gr. 5 10 732-04111 Chute Adjustment Spring 11 725-0157 Cable Tie 12 710-0805 Screw, 5/16-18 x 1.
Model Series 200 - Auger & Drive System 15 7 14 4 11 3 1 13 8 45 6 46 12 23 33 30 31 41 47 25 37 32 34 38 21 43 40 35 44 39 25 42 28 36 22 9 5 26 17 5 19 25 10 2 18 20 16 29 40 24
Model Series 200 - Auger & Drive System Ref No. Part Number Description Ref No. Part Number Description 1 629-0236†† Extension Cord 24 710-0653 Self-tapp Screw, 1/4-20 x .375 2 710-0627 Hex Screw, 5/16-24 x .75 25 710-0896 Hex Screw, 1/4-14 x 0.625” 3 710-1003†† Screw, #10-16 x .625 26 710-1005 Screw, 1/4-14 x .
