14 Traduction du manuel d’origine
1.5 Conseils d’installation pour raccordement hydraulique
Le module de réservoir d’eau est muni de deux arrivées d’eau, l’une pour l’eau froide (marquage
en bleu), l’autre pour l’eau chaude (marquage en rouge),permettant un réglage de la température
de fonctionnement. Si l’on ne désire aucun réglage de température, les deux arrivées d’eau
peuvent être reliées à la canalisation d’eau froide.
Il faut toujours brancher au moins 1 arrivée d’eau froide (8-12°C) et l’arrivée d’eau chaude ne
doit pas dépasser 85°C.
Les arrivées d’eau froide et chaude doivent individuellement être capables d’alimenter le
système, d’une quantité égale ou supérieure au débit d’eau correspondant à la capacité du
système (nombre de pompes - l/min, voir point 3.3) et à une pression de 2 bars minimum.
La pression d’eau ne doit pas dépasser 10 bars. Si, en même temps que le fonctionnement
du DELTABOOSTER, on fait couler de l’eau de la canalisation à d’autres fi ns, la capacité du
tuyautage doit être d’autant plus important.
Pour obtenir un réglage optimal de la température, les vannes de fermeture d’eau froide et
d’eau chaude doivent être ajustés pour un débit d’eau à chaque canalisation correspondant au
débit d’eau nécessaire.
Les raccordements hydrauliques se font par les tubulures d’arrivée d’eau au moyen de deux
connexions de fl exible 1" (compris dans le Kit de Montage MK). Les deux fl exibles d’arrivée
d’eau sont d’une longueur de 1m et sont munis d’un fi letage externe 1". Des vannes de fermeture
doivent être montées sur les fl exibles d’alimentation juste à côté des raccordements. Aucune
valve de non retour n’est exigée étant donné que le système est muni d’un réservoir d’eau.
Si l’eau contient du sable en suspension ou d’autres impuretés, monter des fi ltres externes en
plus des fi ltres internes.
Le raccordement haute pression aux canalisations s’effectue par le fl exible haute pression de
¾" livré avec le système. Le fl exible est muni d’une tubulure unie de 22 mm pour le raccord à
vis.

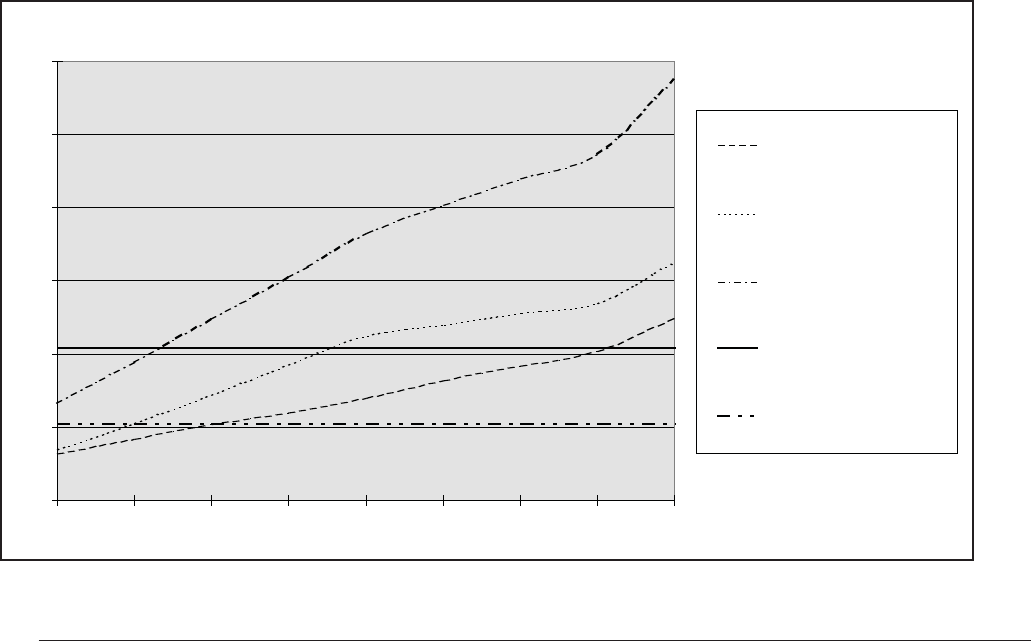

Diagramme de Capacité
0
50
100
150
200
250
300
0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,5
Pression différentielle de la vanne magnétique
(Bars)
Litre/Min
EVSI 18 (Froid)
EVSI 20 (Chaud)
Parallèle
Consumo max ( 6-pompe)
Consom. máx ( 3-pompes)
