1.6 Conseils d’utilisation pour raccordement électrique
Le système électrique du DELTABOOSTER a été conçu en conformité avec la norme euro péenne:
EN 60204-1 (Octobre 1992): Equipement électrique de machines, 1ère partie: Exigences gé-
nérales.
Le raccordement électrique se fait au moyen d’un câble d’installation fi xe contenant 3 phases
et une prise de terre (PE). Les dimensions minimales du câble sont en fonction de la consom-
mation d’électricité de l’installation (voir fi che de données), mais les points communs de toutes
les installations sont :
Fusible max. 125 A
Diamètre max. du conducteur de câble 35 mm
2
La protection de la prise de terre est obligatoire et le raccordement du DELTABOOSTER au
réseau d’alimentation doit obligatoirement être effectué par un installateur agréé selon la
réglemen-tation en vigueur. Pour assurer la protection optimale des personnes , le système
doit être protégé par un relais HFI.

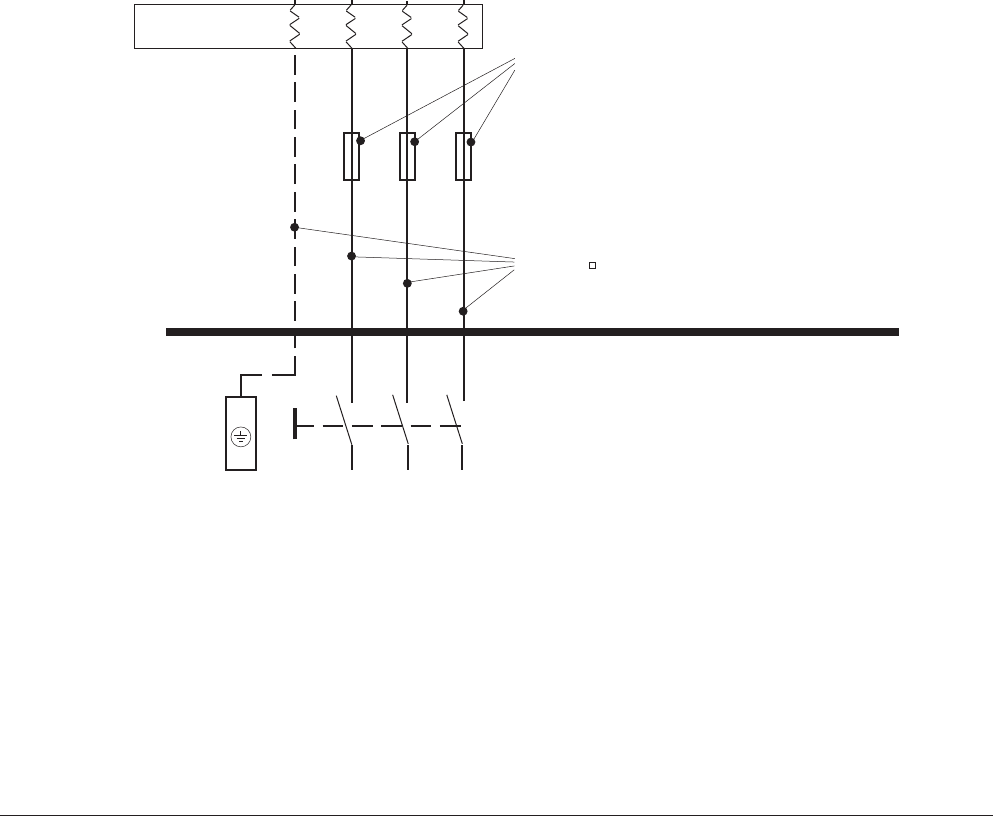

PE
L1
L2 L3PE
max 125 A
max 35
Système de contrôle
Relais HFI
RESEAU D'ALIMENTATION
