1.7.4 Dimensions des canalisations

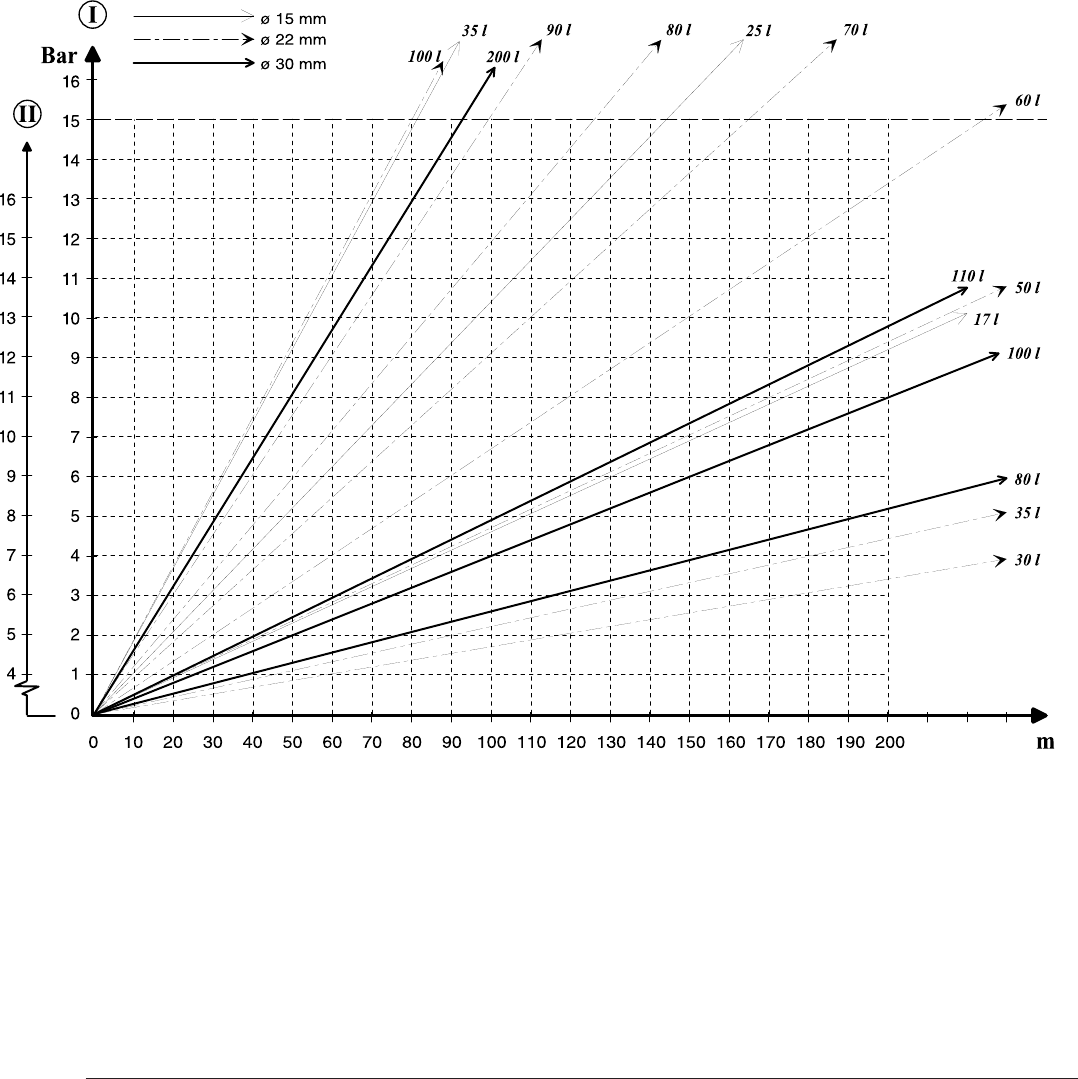

Le schéma ci-dessous montre des graphiques de la perte de pression pour le dimensionnement
des canalisations utilisées en relation avec le DELTABOOSTER.
Dans le schéma sont montrées deux échelles verticales pour respectivement :
II: tubes d’acier galvanisés 15x2 mm -22x2,5 mm - 30x4 mm
I: tubes d’acier en inox 15x1,5 mm -22x2 mm - 30x3 mm
La perte de pression par mètre de tube pour une quantité d’eau donnée est indiquée sur les
graphique ci-après :
Quantité d’eau (l/min.)
La perte de pression maximale jusqu’au point de raccordement le plus éloigné, à charge com-
plète du système, ne doit pas dépasser 15 bars.
La perte de pression dans les angles et les dérivations est insignifi ante par rapport à la perte
de pression dans les tuyaux.
