Operation Manual

30 Traduction du manuel d’origine
1.8 Points de raccordement et accessoires
Le point de raccordement A est une vanne haute pression destinée à un montage fi xe. Monter
la vanne haute pression directement sur le conduit de tuyaux au moyen d’un raccord à bague
de diamètre de 15mm.
Si l’on désire utiliser une lance DELTABOOSTER, monter le raccord rapide du fl exible haute
pression directement sur le point de raccordement A.
Pour l’application de détergent, monter un injecteur à mousse entre le point de raccordement
A et le raccord rapide du fl exible haute pression.
En cas d’utilisation d’un chariot, le fl exible haute pression peut être monté directement sur le
point de raccordement A.

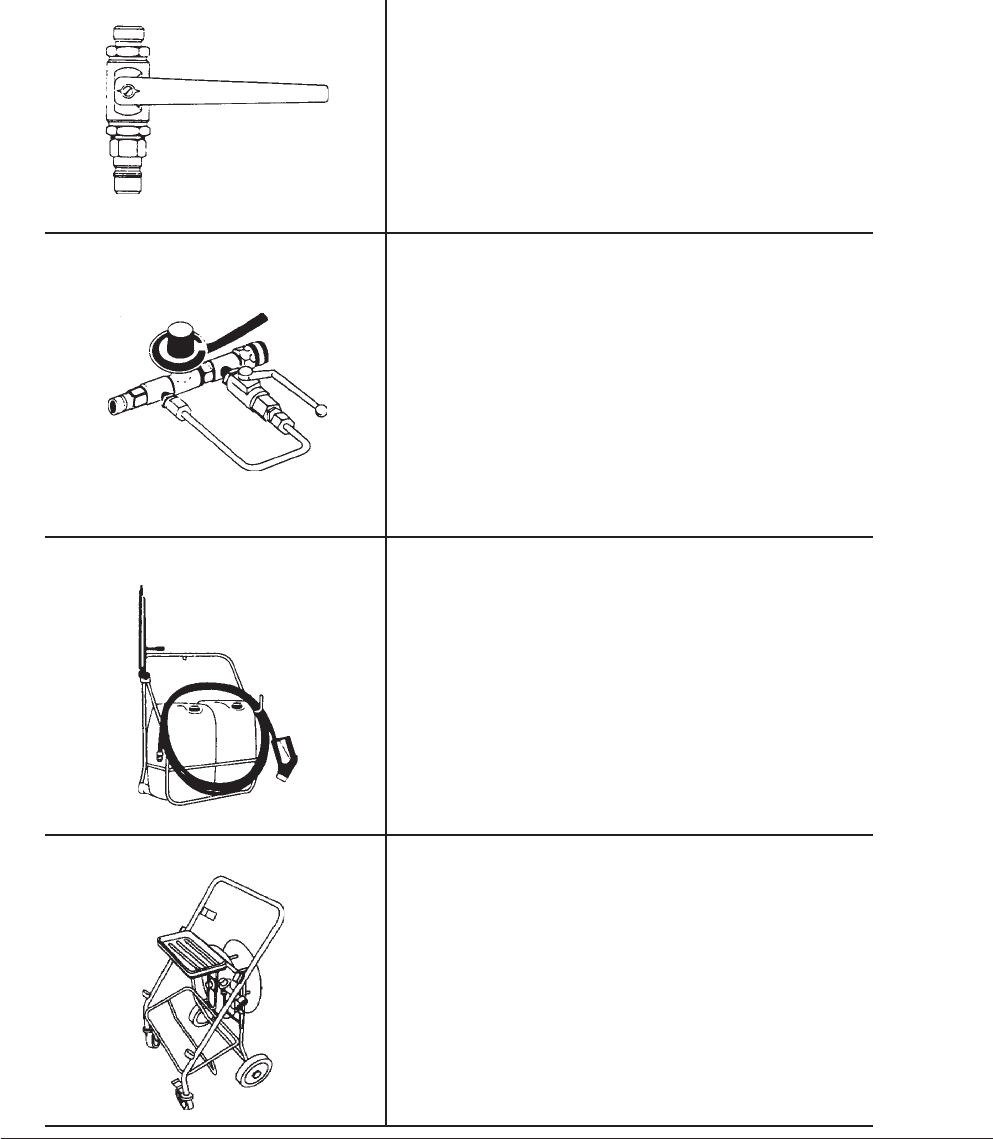

POINT DE RACCORDEMENT (STATION)
A Vanne haute pression
Pour raccordement de chariot, injecteur à mousse
simple ou lance DELTABOOSTER simple.
B Injecteur à mousse
Montage sur vanne haute pression. Pour lance à
mousse lors d’application de détergents et de
désinfectants.
Dosage de 1 à 5%.
C Support mural
S’utilise avec le point de raccordement (station) A et
l’injecteur à mousse externe.
Emplacement pour lance, 2 bidons de 25 l et fl exible
haute pression de 10 m.
D Chariot
Raccordement à la vanne haute pression.
Possibilités d’utilisation comme vanne haute pression
avec injecteur à mousse externe (A+B+C) et
emplacement pour laveuse de sols.
EQUIPEMENT
