3.4 Tableau de commande

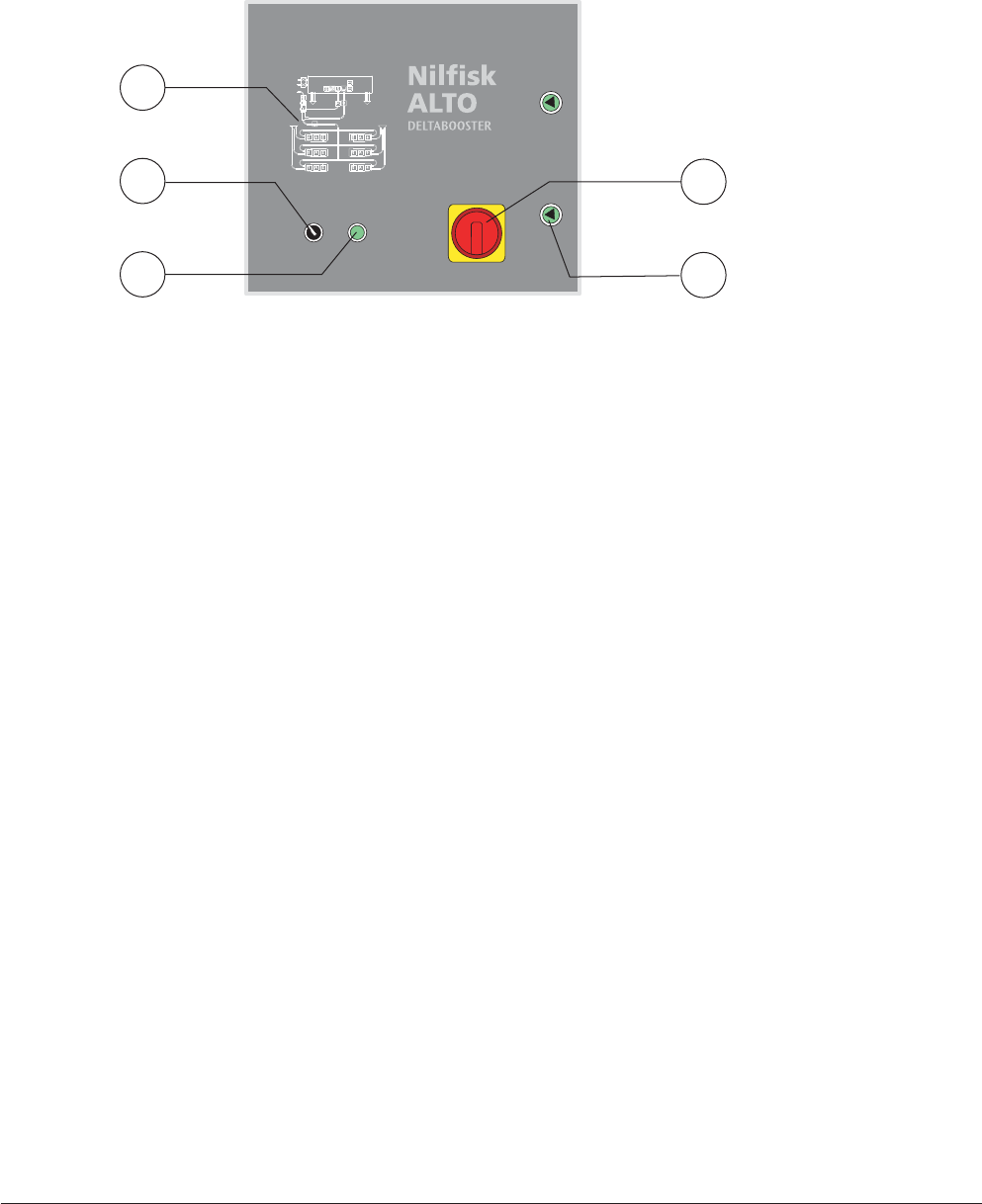

Le tableau de commande est situé sur l’armoire du DELTABOOSTER.

1. Commutateur principal/de secours (coupe-circuit)

2. Interrupteur de commande - bouton d'arrêt

3. Bouton de mise en marche

4. Tableau de contrôle

5. Verrouillage de la porte de l’armoire

3.4.1 Commutateur principal/de secours

Le commutateur principal (1) établit le contact entre le DELTABOOSTER et le secteur lorsque

le commutateur est tourné de la position 0 vers la position I. A la position 0 il n’y a aucune

connexion entre le DELTABOOSTER et le réseau et la capacité du commutateur est sufﬁ sant

pour son utilisation en tant que dispositif de sécurité. Le commutateur principal peut être ver-

rouillé en position 0 au moyen d’un cadenas ordinaire. Toujours verrouiller le commutateur lors

des entretiens du système.

NOTE: L’armoire supérieure d’électricité ne peut être ouverte qu’avec une clé et lorsque le

commutateur principal (1) est en position 0.

3.4.2 Interrupteur de commande/interrupteur

de mise en marche et arrêt

L’interrupteur de commande (2) fournit la tension de commande 24 V AC au DELTABOOSTER

lorsqu’il est à la position I (à condition que le commutateur principal soit à la position I).

Le système est mis en marche en appuyant sur le bouton de mise en service (3).

Le système est désormais en mode de fonctionnement/attente jusqu’à ce que l’interrupteur soit

tourné vers la position 0.

Note : L’arrêt de systèmes en marche doit être effectué au moyen de l’interrupteur de commande.

Le commutateur principal ne doit servir que pour couper le courant et en cas d’urgences.
