UNO/DUO BOOSTER EXTENDED
Übersetzung der Originalanleitung
4.1.2 Hochdruckschlauch -
an Zapfstelle
(fortgesetzt)
Rohrleitung, max. Länge:
UNO BOOSTER DUO BOOSTER
Ø12 x 1,5 - max. 50 m Ø15 x 1,5 - max. 25 m
Ø15 x 1,5 - max. 180 m Ø18 x 1,5 - max. 120 m
Ø18 x 1,5 - max. 500 m Ø22 x 2,0 - max. 250 m
Bei Verwendung von max.
Rohrlängen kann nur einen
Hochdruckschlauch von 10 m
benutzt werden.
4.1.3 Spritzpistole -
Zubehör
4.1.4 Sprührohrwahl (nur
UNO BOOSTER)
Doppelsprührohr als auch
Einzelsprühror können mit
dem Gerät verwendet werden.
Das Gerät ist für ein Sprührohr
mit einer Dyse des Typs 0640
ausgelegt. Den max. Druck
des Gerätes kann durch
Verwendung von Düsen mit
einem größeren Düsendiameter
reduziert werden. Vgl. Schema.
P: Düsendruck
Q: Wassermenge
C: Farbkode
MULTIPRESSURE
P bar Q l/min. C
27 17 Weiss
50 17 Braun
80 17 Blau
107 17 Orange
152 17 Blank
2
1

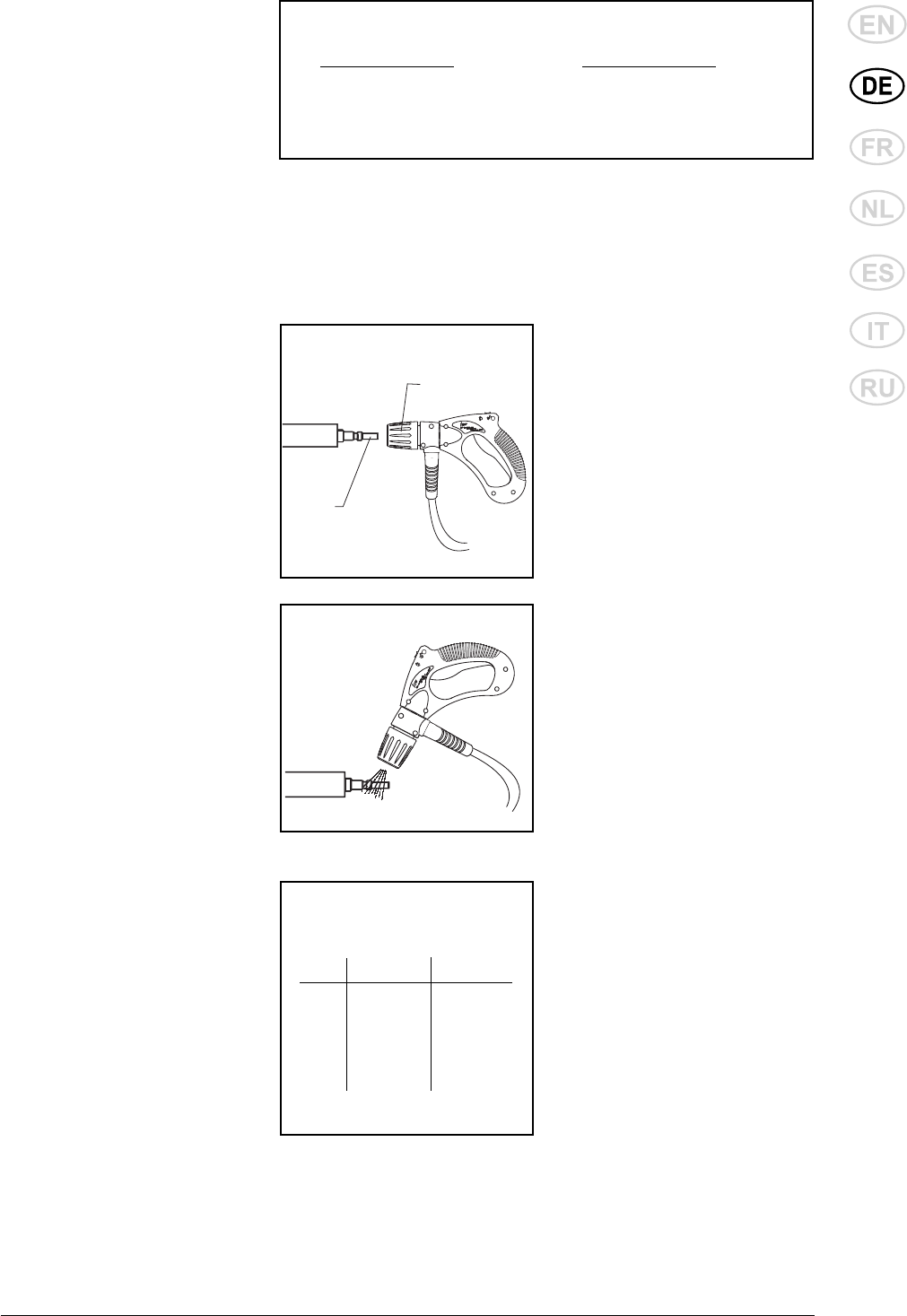

1. Den Schnellkupplungsgriff
(1) der Spritzpistole nach
vorne ziehen.
2. Den Nip pel (2) des
Sprührohrs in die Schnell-
kupplung stecken und
den Schnell kup plun gsgriff
loslassen.
3. Das Sprührohr oder
sonstiges Zu be hör nach
vorne zie hen, um korrekte
Montage vor der Anwendung
des Hochdruck reini gers zu
si chern.
Achtung!
Den Nippel immer von
eventuellen Schmutzteilchen
säubern, bevor das Sprührohr
mit der Spritzpistole verbunden
wird.
