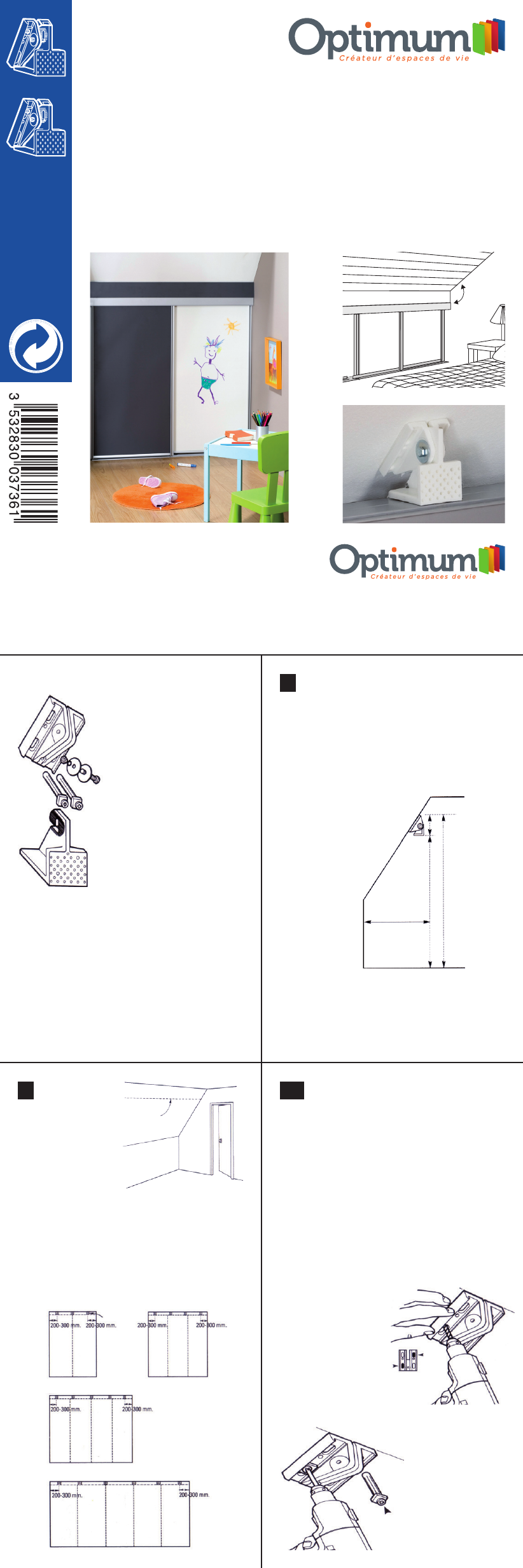

assembly Instructions

Dachschrägenadapter-Set
Bei an Dachschrägen kann dieses Winkel-Set, Dachschrägen von 30 bis 90
Grad ausgleichen. Dieses System erleichtert den Einbau von Wandschränken mit
Schiebetüren in Dachgeschossen erheblich.
Je nach Breite Ihrer Front, benötigen Sie folgende Mengen an Sets:
2 Türen -> 2 bis 4 Wand-Sets
3 Türen -> 4 Wand-Sets
4 Türen -> 4 bis 6 Wand-Sets
30°
90°
MONTAGEANLEITUNG Mit dem Dachschrägenadapter-Set können Sie Schiebetüren an
Stellen einbauen, wo ein normaler Einbau nicht praktisch ist. In der Regel werden Sie ein
Dachschrägenadapter-Set pro Türügel benötigen.
W-BH-4310F
Dieses Set besteht aus folgenden Bestandteilen:
 2 obere Klötze
 2 Sätze Muttern und
Schrauben
 4 Befestigungsschrauben
 2 untere Klötze
Sie benötigen zusätzlich bei Bedarf: 1
Blende mit einer Stärke von 8 bis 18
mm, vorzugsweiseaus Spanplatten. Für
Längen über 2,50 m können diese Blenden
aneinandergefügt werden. Sie brauchen
weiterhin: Einen kleinen Bohrer mit 8 mm-
Einsätzen, einen Kreuzschraubendreher oder
Bohrschrauber, einen Hobel, ein Metermaß
und Schrauben für die Blende.
Wenn die Position im Vorfeld festgelegt wurde,
zeichnen Sie mit einem Beistift eine Linie
entlang der Decke.
2286 mm + 95 mm = 2381 mm
Positionierung der oberen Klötze, wenn
man Türen einer vorab festgelegten Größe
verwendet. Um die Position des Kopfes des
oberen Klotzes zu berechnen, nehmen Sie das
Türmaß und fügen Sie die komplette Größe des
Dachschrägenadapter-Sets hinzu (95 mm).
1
Beispiel:
Höhe der Tür:
Höhe vom Fußboden
bis zur Decke:
95 mm
im Vorfeld
bestimmtes Richtmaß
ca. 61 cm
Position des Kopfes
des oberen Klotzes
Abstand des Dachschrägenadapter-Sets:
Sägen Sie bei Bedarf die obere Schiene auf
die erforderliche Länge zurecht. Bohren Sie
ein Loch in die obere Schiene, 20 bis 30 cm
von jeder Seite entfernt.
2
Lage zur Befestigung des Kopfes des oberen Klotzes
Zwei Türen Drei Türen
Vier Türen
Fünf Türen
Verwenden Sie die beliegenden Schrauben und
Dübel. Setzen sie den oberen Teil des Klotzes
so an die Decke, dass seine Oberkante mit Ihrer
Bleistiftlinie übereinstimmt.
Bohren Sie mit einem 8 mm-Bohrer durch
die Löcher des Klotzes zwei Löcher
in die Decke,an den beiden diagonal
gegenüberliegenden Ecken.Die Löcher in
Massivdecken müssen mindestens 38 mmtief
gebohrt werden.
3a
Die mit dem
Dachschrägenadap-
ter-Set gelieferten
Dübel und Schrauben
sind zur Befesti-
gung in Decken aus
Gipskarton ideal.
Sie müssen einen
Kreuzschraubendre-
her verwenden. Falls
möglich verwenden Sie
einen Bohrschrauber.
Schieben Sie die
Schrauben durch
den oberenTeil
des Klotzes wie
dargestellt in die
Decke,und ziehen
Sie die Schrauben
dann fest.
