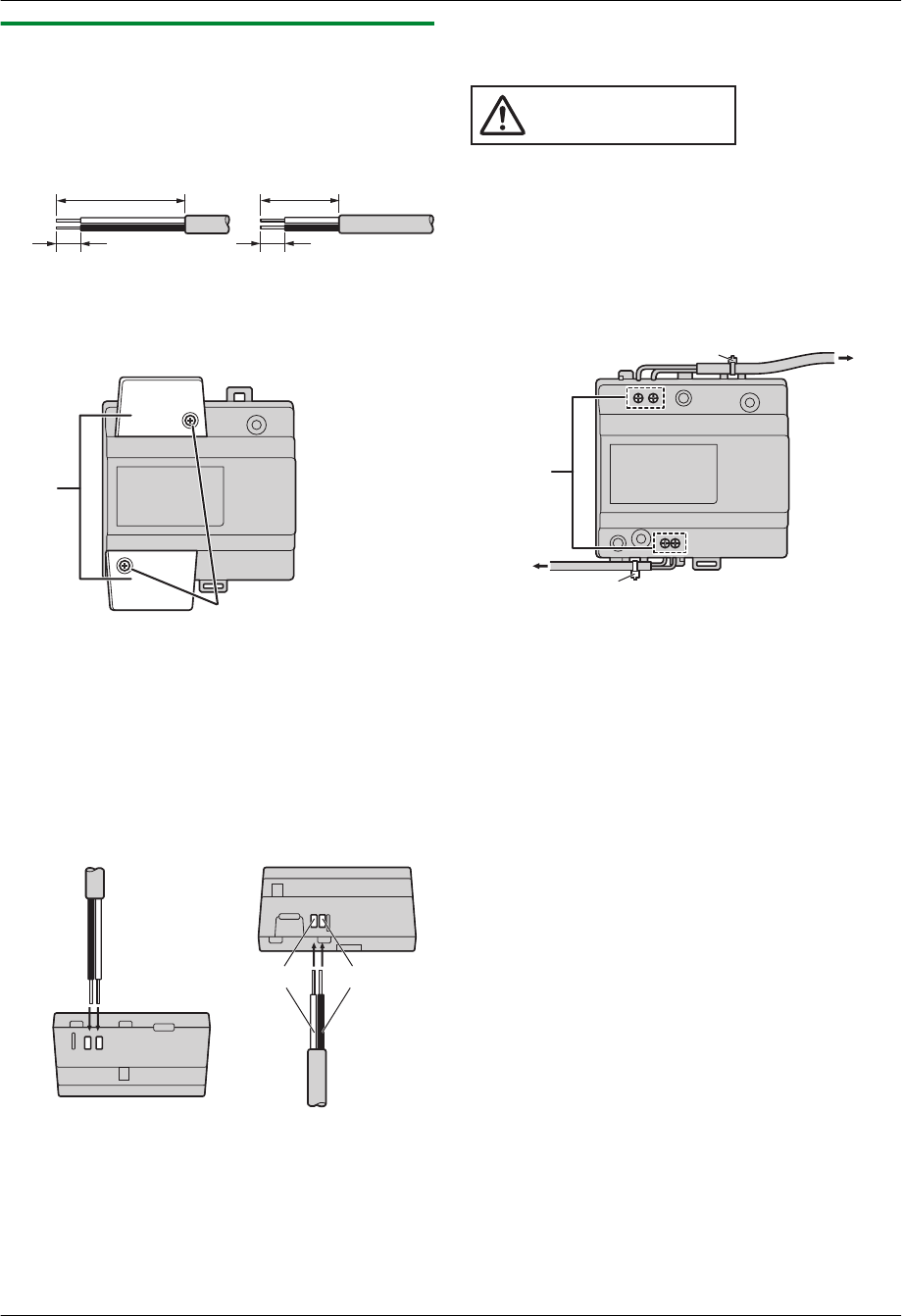

4.2.1 Anschließen von AC- und DC-Drähten
(VL-PS240)
1 Isolieren Sie die Drahtenden zum Anschluss an das
Netzteil wie unten gezeigt ab.
AC-Drähte DC-Drähte
45 mm
7
mm
25 mm
7 mm
2 Entfernen Sie die Schrauben der Kabelabdeckung und
nehmen Sie dann die Kabelabdeckung ab.
B
A
A Schrauben
B Kabelabdeckungen
3 Schließen Sie die AC-Drähte an den AC
IN-Anschlussklemmen an der Netzteiloberseite und die
DC-Drähte an den DC OUT-Anschlussklemmen an der
Netzteilunterseite an.
Ansicht von oben
(AC-Drähte)
Ansicht von unten
(DC-Drähte)
DC + DC -
R Bei den DC-Drähten ist der schwarze Draht der
Minusleiter (-) und die jeweils andere Farbe der
Plusleiter (+). Beachten Sie die Farben der einzelnen
DC-Drähte und an welche Anschlussklemmen diese
anzuschließen sind, und führen Sie die DC-Drähte wie
gezeigt ein.
VORSICHT
R Führen Sie die Netzkabel vollständig fest in die
Anschlüsse ein. Wenn die Kabel nicht vollständig
eingeführt werden, kann Hitze erzeugt werden.
4 Ziehen Sie die Schrauben der Anschlussklemmen fest, um
die AC- und DC-Drähte (mit dem abisolierten Bereich) an
den Anschlussklemmen zu befestigen. Sichern Sie dann
die AC- und DC-Drähte (isolierter Bereich) mithilfe der
Kabelbinder an den Halteösen oben und unten am Netzteil.
A
C
B
B
D
A Anschlussschrauben
B Kabelbinder an den Halteösen
C Leitung zur Eingangsstation
D Leitung zur AC-Steckdose
R Empfohlenes Drehmoment:
– AC IN-Anschlüsse: 0,5 N·m {5,1 kgf·cm}
– DC IN-Anschlüsse: 0,45 N·m {4,6 kgf·cm}
5 Achten Sie darauf, die Kabelabdeckungen wieder
anzubringen und mit den Schrauben für die
Kabelabdeckung zu befestigen.
21
4. Installation
