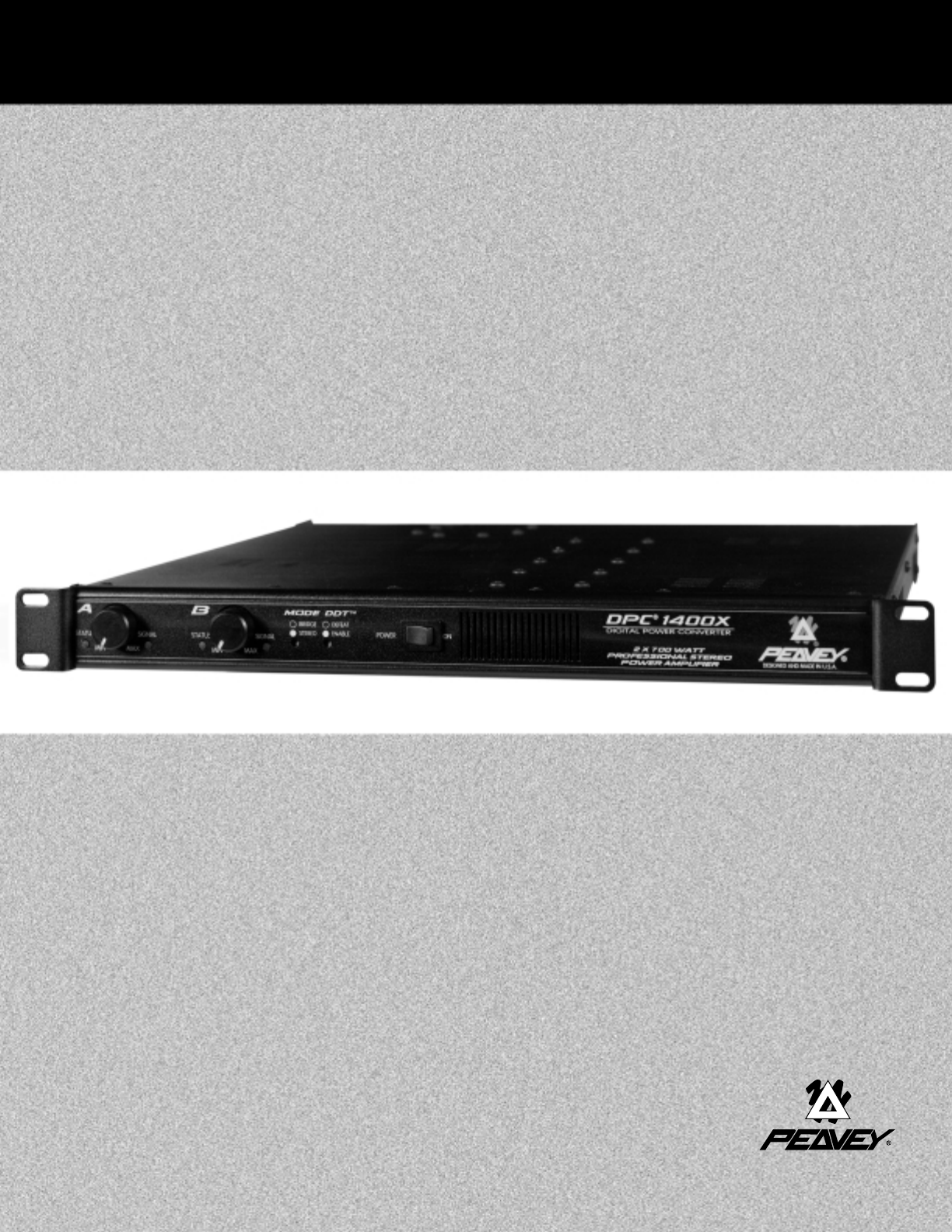

DPC 1400X ® 2 x 7 0 0 Wa t t P r o f e s s i o n a l S t e r e o P ow e r A m p l i f i e r ® OWNER’S MANUAL
Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product. CAUTION: Risk of electrical shock — DO NOT OPEN! CAUTION: To reduce the risk of electric shock, do not remove cover. No user serviceable parts inside.
ENGLISH DPC® 1400X Thank you for purchasing the DPC®1400X! The DPC® 1400X represents years of digital power amplifier research packed into a one rack space power-house. Delivering 1,400 watts into 4 ohms bridged, or 2 x 700 watts into 2 ohms in stereo, the DPC 1400X reaches new output heights. With all connections on the back panel and all the controls on the front panel, the DPC 1400X is certain to make life a lot easier for the installers and in live performance applications.
MODE SWITCH (4) This switch is used to change operational modes of the amplifier. When the switch is pressed in, the unit is placed in bridge mode (bridge mode is explained later in this manual) and uses only the Channel A input. When the switch is out, the amplifier operates in stereo mode utilizing both inputs. Accidental selection of bridge mode from stereo mode while the unit is in operation could cause severe damage to loudspeakers, particularly biamped systems.
DPC 1400X. The binding posts of each channel are wired in parallel with that channel’s 1/4" outputs. This allows for parallel speaker systems. The minimum impedance in stereo mode is 2 ohms. Use of the amplifier below the minimum 2 ohm rating could result in overheating and thermal shutdown. In bridge mode connect the banana plug of your speaker cable to the red binding posts of channels A and B.
status LEDs will be illuminated green. In any event, corrective action should be taken to determine the cause of the thermal shutdown. If the amplifier is not severely overloaded or shorted and air flow is normal in and out of the amplifier, then steps should be taken to provide a cooler environment for all the amplifiers. As a general rule, the cooler electronic equipment is operated, the longer its useful service life.
DPC® 1400X SPECIFICATIONS Output Power: (typical value, 120 V AC, 60 Hz): Input Impedance: 10k ohms unbalanced Stereo mode, both channels driven 2 ohms, 1,000 W power channel peak music power 4 ohms, 700 W power channel peak music power 8 ohms, 500 W power channel peak music power Bridge mode 4 ohms, 2,000 W power peak music power 8 ohms, 1,400 W power peak music power Channel Voltage Gain: Input attenuator set @ FCW Stereo mode, 4 ohms, 1 kHz, 30 dB Bridge mode, 8 ohms, 1 kHz, 39 dB Frequency Response:
Impulse™ 200 Main Output Monitor Output SRC™ 4034 DPC® 1400X Hookup Diagram SP™112M Main Input Monitor Main Out In Monitor Input EQ™215FX
FRANÇAIS DPC® 1400X Nous vous félicitons pour l’achat de ce DPC® 1400X! Le DPC® 1400X renferme des années de recherche dans le domaine les amplificateurs numériques dans une unité rack. Avec ses 1400 Watt sous 4 Ohm en mode bridge ou 2 x 700 Watt sous 2 Ohm en stéréo, le DPC 1400X atteind de nouveaux sommets de puissance. Toutes les connections sont situées à l’arrière et tous les contrôles sont en façade, de manière à simplifier au maximum son installation et son utilisation en situation Live.
prudence lorsque ce dernier est sélectionné: si le mode Bridge est choisi par accident, cela risque d’endommager les haut-parleurs, particulièrement si vous travaillez en biamplification. Ce mode sera présenté plus en détail dans la suite de ce manuel. COMMUTATEUR DDT (5) Ce commutateur permet d’activer (Enable) et de désactiver (Defeat) la compression DDT™. En fonctionnement normal, la compression DDT™ doit être activée afin de minimiser les risques d’écrêtage ou de surcharge d’un ou des deux canaux.
FUSIBLE (11) Le fusible se situe dans le couvercle du porte-fusible. Si le fusible grille, IL DOIT ÊTRE REMPLACÉ PAR UN FUSIBLE DE MÊME TYPE POUR ÉVITER TOUT DOMMAGE À L’ÉQUIPEMENT ET POUR NE PAS ANNULER LA GARANTIE. Si l’ampli grille ses fusibles de manière répétée, il doit être confié à un centre de service qualifié Peavey. ATTENTION: LE FUSIBLE DOIT ÊTRE REMPLACÉ APRÉS QUE LE CORDON D’ALIMENTATION AIT ÉTÉ DÉCONNECTÉ DE LA SOURCE DE COURANT.
dans une armoire, même s’il est utilisé à faibles niveaux. Un court-circuit imprévu ou une surcharge répétée peuvent également provoquer un arrêt thermique temporaire et/ou la destruction du fusible. MODE BRIDGE L'intérêt et l’utilisation du mode bridge des amplificateurs stéréos sont souvent mal compris.
DPC® 1400X CARACTÉRISTIQUES Puissance de sortie (valeurs typiques, 240 V AC, 50 Hz): Impédance d’entrée: 10k ohms asymétrique Mode Stéréo, deux canaux en fonction 2 ohms, 1,000 W crête à crête/canal 4 ohms, 700 W crête à crête/canal 8 ohms, 500 W crête à crête/canal Mode Bridge 4 ohms, 2,000 W crête à crête 8 ohms, 1,400 W crête à crête Gain en tension du canal: Atténuateur d’entrée à o dB Mode Stéréo, 4 ohms, 1 kHz, 30 dB Mode Bridge, 8 ohms, 1 kHz, 39 dB Réponse en fréquence: Mode Stéréo, deux canaux
DEUTSCH DPC® 1400X Herzlichen Glückwunsch zum Erwerb Ihres neuen DPC 1400X! Der DPC 1400X repräsentiert jahrelange Forschungsarbeit auf dem Gebiet digitaler Leistungsverstärker. Mit 1400 Watt an 4 Ohm (gebrückt) oder 2 mal 700 Watt an 2 Ohm in stereo erreicht der DPC 1400X neue Ausgangsleistungen. Zieht man alle rückseitigen Anschlüsse und frontseitigen Steuereinrichtungen in Betracht, so wird sowohl das Leben eines Installateurs als auch das von Live Performance Anwendungen um einiges erleichtert.
"Channel A" Eingang. Ist der Schalter nicht gedrückt, operiert der Verstärker in der StereoBetriebsart und benutzt beide Eingänge. Versehentliche Wahl des "Bridge"-Mode aus der StereoBetriebsart heraus während des Betriebs kann zu schweren Lautsprecherschäden führen, insbesondere bei zweifach verstärkten Systemen. DDT SCHALTER (5) Dieser Schalter dient der Aktivierung oder Deaktivierung des internen DDT™ "COMPRESSION"Schaltkreises.
internen Konfigurationsänderung stehen wei tere Optionen zur Verfügung. Für diese Art der Modikation empfehlen wir einen autorisierten Peavey Kundendienst aufzusuchen. Wenn Sie den DPC 1400X im “Bridge” Mode einsetzen (siehe Mode Schalter 4), dann benutzen Sie Terminal 1+ von Kanal A als positiven Ausgang und Terminal 1+ von Kanal B als negativen Ausgang.
sich um einen normalen Vorgang. Erfolgt eine unzulängliche Kühlung infolge vorgewärmter Luft oder eine Beeinträchtigung der Luftzufuhr infolge einer Blockierung der Zu-und Abluftwege, oder falls der Verstärker stark überlastet ist oder einen Kurzschluss erlitt, so besteht die Möglichkeit, daß der Verstärker vom Thermoschaltkreis aus Sicherheitsgründen vorläufig abgeschaltet wird. Dies wird Ihnen aber auf dem Front Panel anhand der rot aufleuchtenden Status LED angezeigt.
Reduktion) bei bevorstehendem Clipping. Die Kompressions-schwelle clipped sich selbst womit keine spezielle Thresholdsteuerung benötigt wird. Diese Technik nutzt jedes kostbare für den Verstärker verfügbare Watt effektiv für die Signal-Reproduktion, während gleichzeitig eine Minimalisierung von Clipping und Verzerrung stattfindet. Dadurch wird eine Signifikante Reduzierung einer potentiellen Lautsprecherbeschädigung erreicht.
DPC® 1400X SPEZIFIKATIONEN Ausgangsleistung: (typischer Wert, 120 V AC, 60 Hz): Channel Spannungs Gain: Input Dämpfer eingestellt @ FCW Stereo Mode, 4 Ohm, 1 kHz, 30 dB Bridge Mode, 8 Ohm, 1 kHz, 39 dB Stereo Mode, beide Kanäle getrieben 2 Ohm, 1000 W Kanal Spitzenleistung 4 Ohm, 700 W Kanal Spitzenleistung 8 Ohm, 500 W Kanal Spitzenleistung Bridge Mode 4 Ohm, 2,000 W Spitzenleistung 8 Ohm, 1,400 W Spitzenleistung Frequenzgang: Stereo Mode, beide Kanäle getrieben +0.
ESPAÑOL DPC® 1400X ¡Gracias por su compra del DPC® 1400X! Esta unidad representa muchos años de investigación en amplificadores de potencia digitales concentrados en un dispositivo de potencia que ocupa un único espacio de bastidor. Con la entrega de 1400 W sobre 4 Ω en puente o 2 x 700 W estereofónicos, el DPC 1400X alcanza nuevos niveles de potencia de salida.
lante en este manual) y utiliza sólo la entrada del canal A. Cuando el conmutador está hacia afuera, el amplificador funciona en el modo estereofónico y utiliza ambas entradas. Si el amplificador está funcionando en el modo estereofónico y se selecciona accidentalmente el modo de puente, pueden ocurrir daños graves a los altavoces, especialmente en los sistemas biamplificados. INTERRUPTOR DDT (5) Este interruptor se utiliza para activar y desactivar el circuito interno de compresión DDT™.
SALIDA SPEAKON PARA ALTAVOCES (10) El DPC 1400X incluye precableado interno de fábrica para uso como amplificador estereofónico y biamplificador. Tal como se indica en la parte posterior de la unidad, el terminal 1+ es positivo y el 1– es negativo. También se dispone de otras opciones para cambiar la configuración internamente. Para realizar esta modificación, recomendamos consultar in Centro de Servicio Autorizado Peavey.
señal y de la carga del amplificador, la velocidad del ventilador puede aumentar hasta un valor máximo o disminuir hasta un valor mínimo. Esta situación es completamente normal. Si el enfriamiento es inadecuado debido al aire precalentado o a que se produce una reducción del flujo de aire por bloqueo de los orificios de entrada/salida, o si el amplificador está sobrecargado en exceso o en cortocircuito, el circuito de sensado térmico automático puede producir el apagado temporario de la unidad.
compresión se activa mediante un circuito exclusivo que detecta condiciones de señal que podrían sobrecargar al amplificador y, cuando el recorte es inminente, activa la compresión (reduce la ganancia del amplificador). Entonces, el umbral de compresión es el recorte en sí y no se utiliza ningún control de umbral específico.
DPC® 1400x ESPECIFICACIONES Ganancia de voltaje de canal: Potencia de salida (valor típico, 120 VCA, 60 Hz): Atenuador de entrada girado totalmente hacia la derecha Modo estereofónico, sobre 4 Ω a 1 kHz, 30 dB Modo de puente, sobre 8 Ω a 1 kHz, 39 dB Modo estereofónico, ambos canales en uso Sobre 2 Ω, 1000 Wpico (musicales) por canal Sobre 4 Ω, 700 Wpico (musicales) por canal Sobre 8 Ω, 500 Wpico (musicales) por canal Modo de puente Sobre 4 Ω, 2000 Wpico (musicales) por canal Sobre 8 Ω, 1400 Wpico (music
THIS LIMITED WARRANTY VALID ONLY WHEN PURCHASED AND REGISTERED IN THE UNITED STATES OR CANADA. ALL EXPORTED PRODUCTS ARE SUBJECT TO WARRANTY AND SERVICES TO BE SPECIFIED AND PROVIDED BY THE AUTHORIZED DISTRIBUTOR FOR EACH COUNTRY. Ces clauses de garantie ne vent vaiables qu’aux Etats-Unis et au Canada. Dans tour les autres pays, les clauses de garantie et de maintenance vent fixees par le distributeur national et assuree par lul scion la legislation envigueur.
IMPORTANT SAFETY INSTRUCTIONS WARNING: When using electric products, basic cautions should always be followed. including the following. 1. Read all safety and operating instructions before using this product. 2. All safety and operating instructions should be retained for future reference. 3. Obey all cautions in the operating instructions and on the back of the unit. 4. All operating instructions should be followed. 5. This product should not be used near water, i.e.
Features and Specifications subject to change without notice A Product of Peavey Electronic Corporation 711 A Street / Meridian, MS 39301 / U.S.A. / (601) 483-5365 / Fax (601) 486-1278 © 1999 80301828 Printed in the U.S.A.
