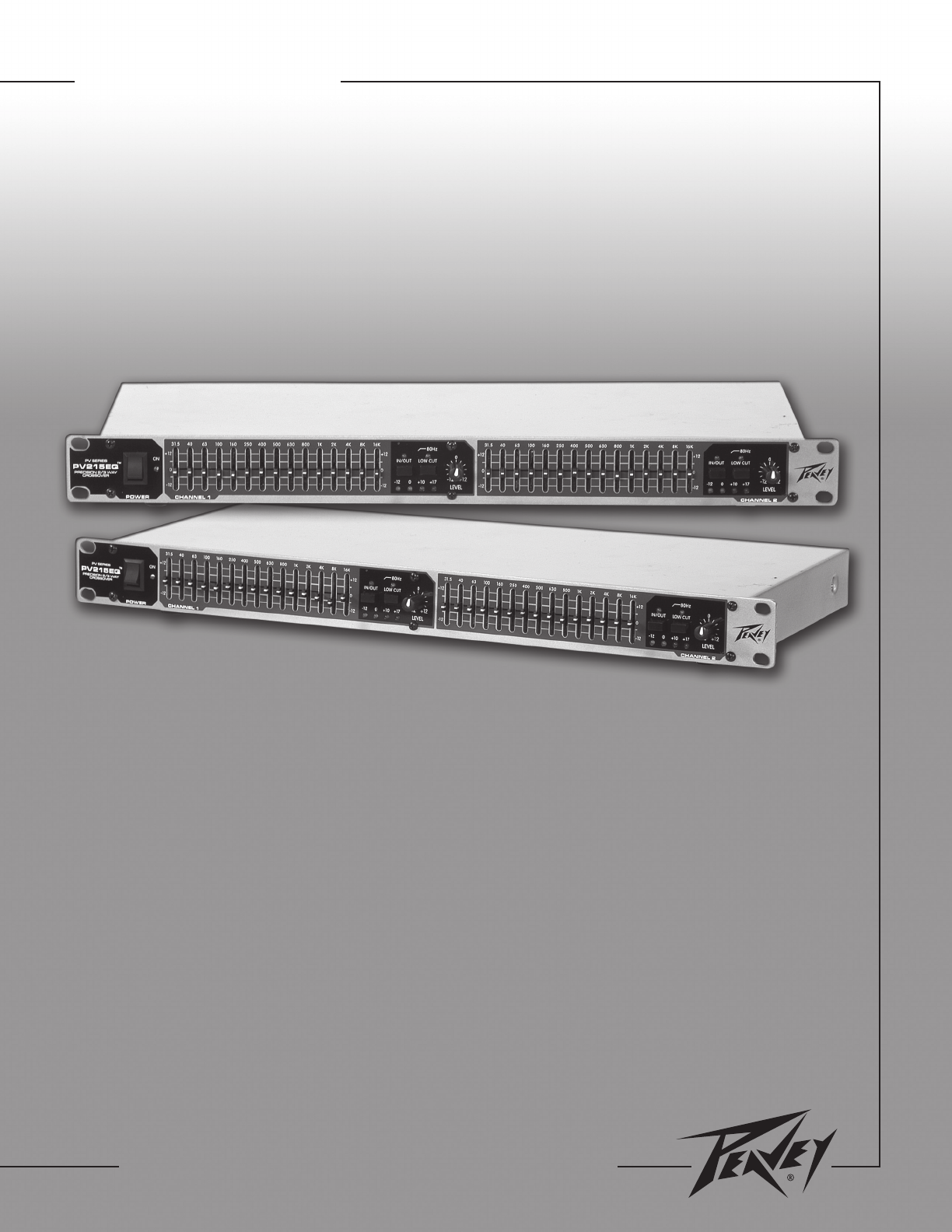

PV 215 EQ Graphic Equalizer ® For more information on other great Peavey products, visit your local Peavey dealer or go online to www.peavey.
Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product. CAUTION: Risk of electrical shock — DO NOT OPEN! CAUTION: To reduce the risk of electric shock, do not remove cover. No user serviceable parts inside.
IMPORTANT SAFETY INSTRUCTIONS WARNING: When using electrical products, basic cautions should always be followed, including the following: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with a dry cloth. Do not block any of the ventilation openings. Install in accordance with manufacturer’s instructions.
WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. Lesen Sie sich diese Anweisungen durch. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein. Reinigen Sie es nur mit einem trockenen Tuch. Blockieren Sie keine der Lüftungsöffnungen.
INSTRUCTIONS IMPORTANTES DE SECURITE ATTENTION: L’utilisation de tout appareil électrique doit être soumise aux precautions d’usage incluant: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. Lire ces instructions. Gardez ce manuel pour de futures références. Prétez attention aux messages de précautions de ce manuel. Suivez ces instructions. N’utilisez pas cette unité proche de plans d’eau. N’utilisez qu’un tissu sec pour le nettoyage de votre unité.
INSTRUCCIONES IMPORTANTES PARA SU SEGURIDAD CUIDADO: Cuando use productos electrónicos, debe tomar precauciones básicas, incluyendo las siguientes: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. Lea estas instrucciones. Guarde estas instrucciones. Haga caso de todos los consejos. Siga todas las instrucciones. No usar este aparato cerca del agua. Limpiar solamente con una tela seca. No bloquear ninguna de las salidas de ventilación.
ENGLISH PV®215EQ Graphic Equalizer Description Thank you for purchasing a Peavey Electronics PV 215EQ graphic equalizer. The PV 215EQ is a dual-channel EQ incorporating Peavey’s legendary low-noise, low-distortion design. Ruggedly constructed, PV 215EQs have center-detented fader controls, with ±12 dB gain and an LED display indicating level. Other features include balanced inputs and outputs and bypass switches.
F R O N T PA N E L 3 3 6 5 4 2 1 LEVEL LED METER (1) This LED array indicates level from –12 dB to +17 dB. LEVEL CONTROL (2) This control regulates overall level of the EQUALIZER SECTION. Unity gain throughout the signal chain can be maintained by recovering lost signal gain at this point. The equalization process may result in noticeable signal loss. To compensate for this loss, engage the BYPASS switch (5) and compare the signal level with that of the equalized level.
R E A R PA N E L 10 9 10 8 9 7 IEC MAINS CONNECTOR (7) This is a standard IEC power connector. An AC mains cord having the appropriate AC plug and ratings for the intended operating voltage is included in the carton. Never break off the ground pin on any equipment. It is provided for your safety. If the outlet used does not have a ground pin, a suitable grounding adapter should be used and the third wire should be grounded properly.
PV ®215EQ Graphic Equalizer SPECIFICATIONS Channels: 2 Connectors: XLR balanced inputs and outputs Bands: 15 per channel Frequency Centers: 31.5 Hz, 40 Hz, 63 Hz, 100 Hz, 160 Hz, 250 Hz, 400 Hz, 500 Hz, 630 Hz, 800 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 16 kHz Input Impedance: 20k ohms Output Impedance: 1.5k ohms Maximum Output Level: 11 VAC Level Control: +/- 12 dB Signal to Noise: 90 dB Distortion: 0.
DEUTSCH PV®215EQ Graphic Equalizer Beschreibung Vielen Dank, dass Sie sich für den Graphik-EQ PV 215EQ von Peavey Electronics entschieden haben. Der PV 215EQ ist ein Zweikanal-EQ in Peaveys legendärem geräusch- und verzerrungsarmen Design. Die robusten PV 215EQs besitzen in der mittleren Position einrastende Fader-Regler und bieten ±12 dB Verstärkung und ein LED-Display zur Anzeige des Pegels. Weitere Merkmale sind symmetrierte Ein- und Ausgänge und Bypass-Schalter.
VORDE RSEITE 3 3 6 5 4 2 1 LED-PEGELMESSER (1) Diese LED zeigt den Pegel von -12 dB bis +17 dB an PEGELREGLER (2) Mit diesem Regler lässt sich der Gesamtpegel der EQUALIZER-STUFE einstellen. Die Leistungsverstärkung der gesamten Signalkette kann durch die Rückgewinnung von verlorenem Signal-Gain erhalten werden. Der Abgleich kann zu einem spürbaren Signalverlust führen. Um diesen Verlust auszugleichen, drücken Sie den BYPASS-Schalter (5) und vergleichen den Signalpegel mit dem abgeglichenen Pegel.
RÜCKSEITE 10 9 10 8 9 7 IEC-NETZSTECKER (7) Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei. Der Erdungsstift eines Geräts darf keinesfalls entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Fehlt der Erdungsstift an der verwendeten Steckdose, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden.
PV ®215EQ Graphic Equalizer TECHNISCHE DATEN Kanäle: 2 Stecker: Symmetrierte Ein- und Ausgänge (XLR) Bänder: 15 pro Kanal Frequenzmitten: 31.5 Hz, 40 Hz, 63 Hz, 100 Hz, 160 Hz, 250 Hz, 400 Hz, 500 Hz, 630 Hz, 800 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 16 kHz Eingangsimpedanz: 20k ohms Ausgangsimpedanz: 1.5k ohms Maximaler Ausgangspegel: 11 VAC Pegelregler: +/- 12 dB Rauschabstand: 90 dB Verzerrung: 0.
FRANÇAIS PV®215EQ Egaliseur graphique Description Merci d’avoir choisi l’égaliseur graphique PV 215EQ de Peavey Electronics. Le PV 215EQ est un égaliseur 2-canaux dans la lignée des produits Peavey, avec de faibles niveau de bruit et taux de distortion, le tout dans une unité de construction solide et pratique.
PA N N E A U AVA N T 3 3 6 5 4 2 1 LEDs DE NIVEAU (1) Cet arrangement de LEDs vous indique le niveau entre –12 dB to +17 dB. CONTROLE DE NIVEAU (2) Ce contrôle vous permet de réguler le niveau de votre signal dans la section égalisation. La notion de gain unitaire est très importante pour tout appareil de traitement/diffusion de signal. Le procédé d’égalisation peut résulter en une perte de gain générale, qui peut être compensée par ce contrôle.
PA N N E A U A R R I E R E 10 9 10 8 9 7 CONNECTEUR D’ALIMENTATION IEC (7) Ce connecteur d’alimentation est au standard IEC. Un cordon aux spécifications adaptées est inclu dans le carton d’emballage. Toujours relier votre unité à une prise munie d’une connexion à la terre, et celle-ci correctement reliée au circuit électrique. Le fusible principal de votre unité est incorporé dans ce connecteur.
PV ®215EQ Egaliseur Graphique SPECIFICATIONS Canaux: 2 Connecteurs: entrées et sorties XLR symétrisées Bandes: 15 par canal Fréquences de Filtres: 31.5 Hz, 40 Hz, 63 Hz, 100 Hz, 160 Hz, 250 Hz, 400 Hz, 500 Hz, 630 Hz, 800 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 16 kHz Impédance d’entrée: 20k ohms Impédance de sortie: 1.5k ohms Niveau maximum de sortie: 11 VAC Contrôle de gain: +/- 12 dB Rapport signal/bruit: 90 dB Distortion: 0.
ESPAÑOL PV®215EQ Ecualizador gráfico Descripción Gracias por adquirir un ecualizador gráfico PV 215EQ de Peavey Electronics. El PV 215EQ es un EQ de doble canal que incorpora el diseño legendario de Peavey de bajo ruido y baja distorsión. De construcción robusta, los PV 215EQs tienen faders de control dentados en el cento, con ±12 dB de ganancia y un display LED indicador de nivel. Además incluye entradas y salidas balanceadas y conmutador de bypass.
PA N E L F R O N TA L 3 3 6 5 4 2 1 MEDIDOR LED DEL NIVEL DE SALIDA (1) Esta serie de LEDs indica el nivel de salida de –12 dB a + 17 dB. CONTROL DE NIVEL (2) Este control calibrado regula la ganancia general de la SECCIÓN DEL ECUALIZADOR. La ganancia unitaria a través de la cadena de la señal se puede mantener recuperando la ganancia de la señal en este punto. El proceso de ecualización puede dar como resultado una pérdida de señal perceptible.
PA N E L T R A S E R O 10 9 10 8 9 7 CONECTOR PRINCIPAL DE CORRIENTE (7) Este es un conector de corriente IEC estándar. Un cable de CA con los requisitos necesarios de voltaje y el enchufe apropiado se incluye en el paquete. Nunca retire la tercera patilla de tierra de ningún aparato. Esta ha sido incluida por su seguridad. Si la fuente de corriente no cuenta con una conexión de tierra, se debe utilizar un adaptador con tierra y el tercer contacto debe ser aterrizado propiamente.
Ecualizador Gráfico PV ®215EQ ESPECIFICACIONES Canales: 2 Conectores: Salidas y entradas XLR balanceadas Bandas: 15 por canal Frecuencias Filtradas: 31.5 Hz, 40 Hz, 63 Hz, 100 Hz, 160 Hz, 250 Hz, 400 Hz, 500 Hz, 630 Hz, 800 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 16 kHz Impedancia de Entrada: 20k ohms Impedancia de Salida: 1.5k ohms Máximo Nivel de Salida: 11 VAC Control de Nivel: +/- 12 dB Relación Señal-Ruido: 90 dB Distorsión: 0.
PEAVEY ELECTRONICS CORPORATION LIMITED WARRANTY Effective Date: July 1, 1998 What This Warranty Covers Your Peavey Warranty covers defects in material and workmanship in Peavey products purchased and serviced in the U.S.A. and Canada.
Features and specifications subject to change without notice. Peavey Electronics Corporation • 711 A Street • Meridian • MS • 39301 (601) 483-5365 • FAX (601) 486-1278 • www.peavey.
