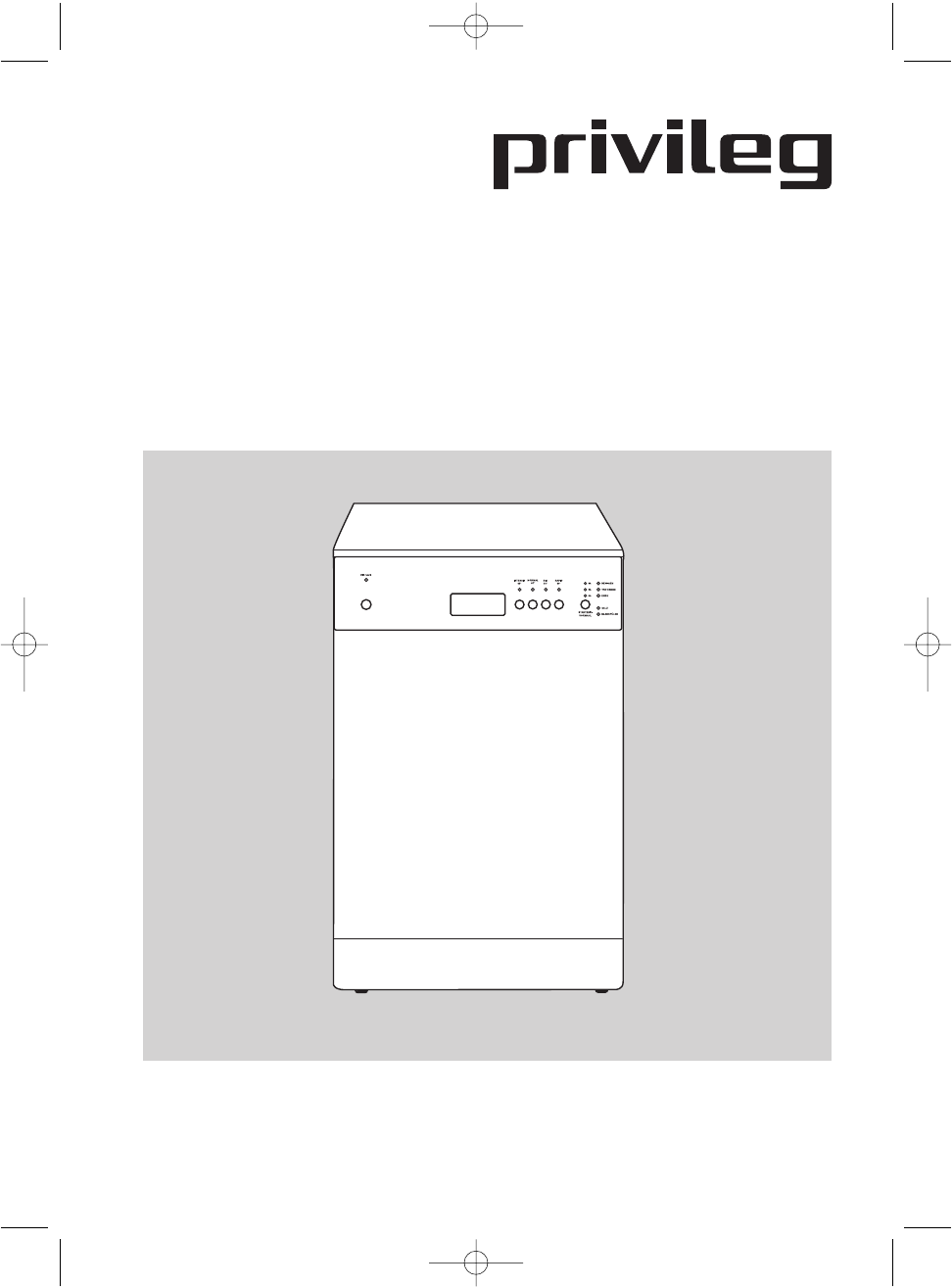

52967741de.qxp 12/07/2004 11.
152967741de.qxp 12/07/2004 11.34 Pagina 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anweisung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden. Bitte lesen Sie diese Anweisung vor der Inbetriebnahme aufmerksam durch und beachten Sie auch aufgeführten Sicherheitshinweise.
152967741de.qxp 12/07/2004 11.34 Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4/5 Hinweis zur Verpackungsentsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Entsorgung der Altgeräte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Wirtschaftlich und umweltbewusst spülen . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Wasserschutzsystem . . . . . . . . . . . . .
152967741de.qxp 12/07/2004 11.34 Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.
152967741de.qxp 12/07/2004 11.34 Pagina 5 • Setzen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen. • Vergewissern Sie sich vor Verwendung von Spezialsalz, Reinigungssowie Klarspülmittel, dass der Hersteller dieser Produkte deren Einsatz in Haushaltsgeschirrspülern ausdrücklich erlaubt. • Der Geschirrspüler soll nur stehend transportiert werden. Ein Kippen beim Transport kann dazu führen, dass Salzwasser in den Spülraum fließt. Dies kann Rostbildung zur Folge haben.
152967741de.qxp 12/07/2004 11.34 Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung funktionsuntüchtig zu machen, d.h. das Netzkabel muss entfernt werden. Ebenso muss der Türverschluss unbrauchbar gemacht werden, damit Kinder sich nicht selbst einschließen können. Alle Kunststoffteile des Gerätes sind mit international genormten Kurzzeichen gekennzeichnet. Somit ist bei der Geräteentsorgung eine Trennung nach sortenreinen Kunststoffabfällen für umweltbewusstes Recycling möglich.
152967741de.qxp 12/07/2004 11.34 Pagina 7 Geräteansicht oberer Geschirrkorb Härtbereichsschalter oberer Sprüharm Vorratsbehälter für Spezialsalz unterer Sprüharm Siebe Behälter für Reinigungsmittel Vorratsbehälter für Klarspüler Typschild Installation Aufstellen des Geschirrspülers Die Einplanung der Anschlüsse für Wasserzu-und -ablauf, sowie Strom, muss immer seitlich vom Geschirrspüler erfolgen. Hinter dem Gerät ist kein Platz dafür vorhanden.
152967741de.qxp 12/07/2004 11.34 Pagina 8 Einschraubfüße nicht entfernen. Die Bodenfreiheit nicht durch hochflorigen Teppichboden, Leisten o.ä. einschränken. Es könnte ein Wärmestau eintreten, der die Umwälzpumpe in ihrer Funktion beeinträchtigt oder beschädigt. Die Höhe und die Nivellierung durch die Schraubfüße einstellen und das Gerät einbauen. Dekorplatten-Montage Zur farblichen Angleichung an die Küche kann eine Dekorplatte angebracht werden.
152967741de.qxp 12/07/2004 11.34 Pagina 9 Zulaufschlauch mit Sicherheitsventil Der Zulaufschlauch ist mit einem Sicherheitsventil ausgestattet, das sich nach dem Anschluss direkt am Wasserhahn befindet. Daher steht der Zulaufschlauch nur während des Wasserzulaufs unter Druck. Wird der Zulaufschlauch dabei undicht, unterbricht das Sicherheitsventil den Wasserzulauf.
152967741de.qxp 12/07/2004 11.34 Pagina 10 Schlauchlänge Bei einer evtl. notwendigen Schlauchverlängerung muss ein gleichartiger Schlauch verwendet werden (erhältlich beim Kundendienst). Bei Verlängerungsschläuchen, die höchstens 2 Meter verlegt sein dürfen, beträgt die maximal zulässige Abpumphöhe 100 cm. Elektrischer Anschluss Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt- Steckdose an 220-240 V(50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2200 W.
152967741de.qxp 12/07/2004 11.34 Pagina 11 Beschreibung der Bedienungsblende 7 1 1. EIN/AUS-Taste Durch Drücken der EIN/AUS-Taste wird das Gerät ein- bzw. ausgeschaltet. Die Betriebskontrolllampe leuchtet oder erlischt. 2. Türgriff 3. Programm-Tasten Durch Drücken der entsprechenden Taste wählen Sie das gewünschte Spülprogramm. Das gewählte Programm ist eingeschaltet, wenn die darüber liegende Lampe leuchtet. Hinweis! Bei den Programmtasten handelt es sich um Kurzhub-Tasten, die nicht einrasten.
152967741de.qxp 12/07/2004 11.35 Pagina 12 Inbetriebnahme Vor der ersten Inbetriebnahme Verpackungsteile, Transportsicherungsmaterial, Klebebänder usw. entfernen. Geringe Wasserrückstände im Spüler stammen von der Endkontrolle im Werk. • Wasserenthärter einstellen • Spezialsalz für Wasserenthär ter einfüllen • Klarspüler einfüllen Wenn Sie 3in1 Reiniger verwenden, beachten Sie folgendes: • weder Spezialsalz noch Klarspüler einfüllen • Wasserenthärter auf den Wasserhärte-Bereich “1” einstellen.
152967741de.qxp 12/07/2004 11.35 Pagina 13 Elektronisch Einstellung: 1. EIN/AUS-Taste drücken. Falls Anzeigen zusätzlich zur EIN/AUS-Taste leuchten,.ist ein Spülprogramm aktiviert. Das Spülprogramm muss abgewählt werden: Funktions-Tasten 2 und 3 für ca. 2 Sekunden gleichzeitig drücken. Alle zusätzlichen Anzeigen erlöschen. 3. Funktions-Taste 1 nochmal drücken. Die LED-Anzeige der Funktionstaste 1 blinkt. Gleichzeitig blinkt die LED-Anzeige ENDE.
152967741de.qxp 12/07/2004 11.35 Pagina 14 Spezialsalz einfüllen Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt werden. Nur Spezialsalz verwenden, das für Haushaltsgeschirrspüler geeignet ist. Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Spezialsalz ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. – Wenn auf dem Bedienfeld die Kontrollanzeige für Spezialsalz leuchtet. 1. Tür öffnen, Unterkorb herausnehmen. 2.
2967741de.qxp 12/07/2004 11.35 Pagina 15 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. Klarspülerzulauf ein/ausschalten 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
152967741de.qxp 12/07/2004 11.35 Pagina 16 Bedienung / Handhabung Besteck und Geschirr einordnen Zum Spülen im Geschirrspüler nicht geeignet: • Bestecke mit Holz-, Horn-, Porzelanoder Perlmuttgriffen • nicht hitzebeständige Kunststoffteile • älteres Besteck, dessen Kitt temperaturempfindlich ist • geklebte Geschirr- oder Besteckteile • Zinn- bzw.
152967741de.qxp 12/07/2004 11.35 Pagina 17 Das Fassungsvermögen der Geschirrkörbe nach Norm ist im Kapitel “Hinweise für Prüfinstitute” dargestellt. Da Ihr Geschirr vermutlich von der Norm abweicht, müssen Sie die günstigste Einordnung ausprobieren, um das Fassungsvermögen voll auszunutzen. Das haben Sie sicher bald im Griff. Besteckkorb Der Besteckkorb befindet sich im Unterkorb.
152967741de.qxp 12/07/2004 11.35 Pagina 18 Einordnen im oberen Korb Im oberen Korb werden Tassen, Gläser, Salatschüsseln, Unter tassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet. Oberen Korb in der Höhe verstellen Der Oberkorb ist höhenverstellbar.
152967741de.qxp 12/07/2004 11.35 Pagina 19 Vor dem Spülen überprüfen • Sind alle Geschirrteile richtig eingeordnet? Das ist besonders bei leichten Teilen wichtig, damit sie bei der intensiven Wasserumwälzung ihren Stand sicher behalten. Deckel springt auf. 2. Reinigungsmittel in den Behälter für Reinigungsmittel (1)füllen. Als Dosierhilfe für Pulverreiniger dienen die Markierungslinien: „20“/„30“ entspricht ca. 20/30 ml Reiniger.
152967741de.qxp 12/07/2004 11.35 Pagina 20 Reinigertabletten Reinigertabletten verschiedener Hersteller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Normalprogramme mit Vorspülen. Verwendung von 3-in-1 Reinigern Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspülund Salzfunktionen. 1.
152967741de.qxp 12/07/2004 11.35 Pagina 21 Spülprogramm / Startzeitvorwahl Spülprogramm starten 1. Überprüfen Sie, ob Geschirr und Besteck im Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können. 2. Wasserhahn ganz aufdrehen. 3. Tür schließen. 4. EIN/AUS-Taste drücken. Anzeige der EIN/AUS-Taste leuchtet. 5. Programmtaste für das gewünschte Programm drücken (siehe “Programmtabelle”). Programmanzeige leuchtet. Ein oder zwei Lampen der Programmablaufanzeige blinken.
152967741de.qxp 12/07/2004 11.35 Pagina 22 Geschirrspüler ausschalten Kurzanweisung Geschirrspüler erst ausschalten, wenn in der Programmablaufanzeige ENDE leuchtet. 1. EIN/AUS-Taste drücken. LED-Anzeige erlischt. Achtung: Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten. 2. Tür öffnen. Die wichtigsten Handgriffe bei der Inbetriebnahme des Gerätes sind folgende: 1. Wasserzulauf- und -ablaufschlauch anschließen. 2. Netzstecker in die Steckdose einstecken. 3.
152967741de.qxp 12/07/2004 11.35 Pagina 23 Pflege und Wartung Auf keinen Fall handelsübliche Möbelpflege- oder aggressive Reinigungsmittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen. 4. Grob-/Feinsieb (A/B) an der Grifföse fassen und aus dem Mikrofilter (C) herausziehen.
152967741de.qxp 12/07/2004 11.35 Pagina 24 Niemals versuchen, die oberen Sprüharme zu entfernen, da der Geschirrspüler dadurch Schaden nehmen kann. Eventuell verstopfte Düsen mit einem Zahnstocher reinigen. Edelstahlteile Bottich und Türinnenteil bestehen aus Edelstahl. Ein Rostanflug ist auf eisenhaltiges Wasser zurückzuführen: «Fremdrost» ist auch bei Edelstahlteilen möglich. Mit feinkörnigem Putzmittel entfernen. Keine chlorhaltigen oder eisenhaltigen Scheuermittel verwenden.
152967741de.qxp 12/07/2004 11.35 Pagina 25 Behebung kleiner Störungen Hinweise zur Behebung kleinerer Störungen Wenn Sie unsere Ratschläge beachten, werden Sie immer Freude an Ihrer Geschirrspülmaschine haben. Sollte trotzdem eine Störung auftreten, so prüfen Sie bitte erst die nachfolgend angeführten Punkte, bevor Sie einen Fachmann zu Rate ziehen. Was ist, wenn... ...
152967741de.qxp 12/07/2004 11.35 Pagina 26 • Sind die Düsen der Sprüharme teilweise verstopft? • Ist der Salzbehälterdeckel richtig geschlossen? ... das Geschirr nicht trocken wird und ohne Glanz bleibt? • Befindet sich noch Klarspüler im Vorratsbehälter? • Haben Sie Marken-Klarspüler verwendet? ... auf Gläsern und Geschirr Schieren, Streifen, milchige Flecken oder blauschimmernder Belag vorhanden ist? Es fließt zuviel Klarspüler ein. Stellen Sie die Klarspüldosierung niedriger ein. ...
152967741de.qxp 12/07/2004 11.35 Pagina 27 Kundendienst Wichtig! Tritt eine Störung auf, so prüfen Sie bitte zunächst, ob Sie auch die in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben, bevor Sie den Kundendienst rufen. Störung Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unseren -- Technischen Kundendienst -„Profectis“.
152967741de.qxp 12/07/2004 11.
152967741de.qxp 12/07/2004 11.35 Pagina 29 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Volle Beladung: 9 Maßgedecke einschl.
152967741de.qxp 12/07/2004 11.35 Pagina 30 Programmübersicht Programm INTENSIV 65° NORMAL 65° Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und Stärke. INTENSIV 65° Normal verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten. NORMAL 65° * BIO 50° RAPID 40° * 30 Normal verschmutztes Ess- und Kochgeschirr auch mit temperaturempfindlichen Teilen (z.B. Glas, Kunststoff).
152967741de.qxp 12/07/2004 11.
152967741de.qxp 12/07/2004 11.35 Pagina 32 Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges.
