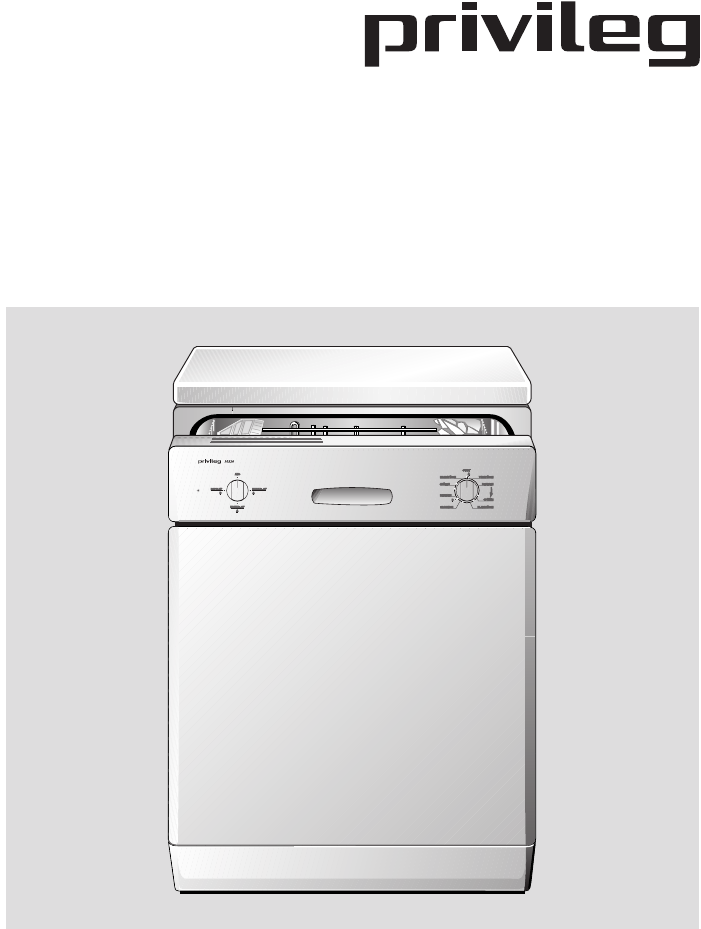

Geschirrspüler 10320 Standmodell Gebrauchsanweisung
Informationen Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anweisung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Geschirrspülautomat vertraut zu werden. Bitte lesen Sie diese Anweisung vor der Inbetriebnahme aufmerksam durch und beachten Sie auch die aufgeführten Sicherheitshinweise.
Inhaltsverzeichnis Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4/5 Hinweis zur Verpackungsentsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Entsorgung der Altgeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Wirtschaftlich und umweltbewusst spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Wasserschutzsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.
forderlich, so muss die Geschirrspülmaschine vorher ausgeschaltet werden. Achtung! Es kann je nach Programmphase heißer Dampf austreten. • Gegenstände, die mit Benzin, Lack, Eisen- oder Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) in Kontakt gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden. • Spitze Messer und scharfkantige Besteckteile müssen in den Oberkorb gelegt oder mit der Spitze nach unten in den Besteckkorb gestellt werden.
Hinweis zur Verpackungsentsorgung Verpackungen und Packhilfsmittel von Quelle-Elektro-Großgeräten sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Vertragsspediteuren zurückgeben. Diese veranlassen dann die Weitergabe zur Verwertung bzw. Entsorgung.
Wirtschaftlich und umweltbewusst spülen • Schließen Sie den Geschirrspüler nur dann an Warmwasser an, wenn Sie eine Warmwasseranlage haben, die nicht elektrisch beheizt wird. • Stellen Sie die Wasserenthärtungsanlage korrekt ein. • Spülen Sie das Geschirr nicht unter fließendem Wasser vor. • Wählen Sie die Spülprogramme nach Art und Verschmutzungsgrad des Geschirrs. • Wählen Sie ein Rapid-Programm, wenn die Speisereste nicht angetrocknet sind und eine geringe Trocknung ausreicht.
Geräteansicht Gummidichtung für Ankopplung des Wasserzulaufs zum oberen Sprüharm Sprüharme Härtebereichsschalter Vorratsbehälter für Spezialsalz Vorratsbehälter für Klarspüler Behälter für Reinigungsmittel 8 Typschild Siebe
Installation Aufstellen des Geschirrspülers • Geschirrspüler muss standsicher und waagrecht ausgerichtet auf festem Boden aufgestellt werden. • Schraubfüße mit Schraubendreher herausschrauben, um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzugleichen. – Schrauben aus den Anschlagstegen an der Rückseite herausdrehen (1). – Arbeitsplatte des Geräts ca. 1 cm nach hinten schieben (2).
Anschließen des Geschirrspülers Wasseranschluss Der Geschirrspüler hat Sicherheitseinrichtungen, die den Rückfluss von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den geltenden wassertechnischen Sicherheitsvorschriften entsprechen. • Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden. • Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden.
• Im doppelwandigen Zulaufschlauch befindet sich die elektrische Leitung für das Sicherheitsventil. Weder Zulaufschlauch noch Sicherheitsventil unter Wasser tauchen. • Zulaufschlauch so verlegen, dass er nie höher als die Unterkante des Sicherheitsventils liegt. • Zulaufschlauch mit der Schlauchverschraubung (ISO 228-1:2000) an einen Wasserhahn mit Außengewinde (¾ Zoll) anschließen. Anschlussmutter der Schlauchverschraubung nur von Hand anziehen.
Wasserablauf Ablaufschlauch Der Ablaufschlauch wird zweckmäßigerweise fest installiert. Die Abflusshöhe muss zwischen 40 und 100 cm liegen. Genügender Abflussquerschnitt muss gewährleistet sein. Für den Siphonanschluss besitzt der Ablaufschlauch ein Gummiformteil. schlungen sein. Achten Sie auf sorgfältige Verlegung. Schlauchlänge Falls der Wasserzulaufschlauch/Wasserablaufschlauch nicht lang genug ist, dürfen nur geeignete Verlängerungsschläuche verwendet werden.
Elektrischer Anschluss • Gemäß den technischen Anschlussbedingungen der Elektrizitätsunternehmen darf ein Festanschluss an das elektrische Netz nur von einem zugelassenen Elektroinstallateur durchgeführt werden. • Achten Sie beim Anschluss auf die VDE-Bestimmungen und auf Zusatzbestimmungen der örtlichen Elektrizitätswerke. Erforderliche Absicherung: 10 A - LS-LSchalter. Das Gerät entspricht den VDE Vorschriften. Besondere Vorschriften des örtlichen Elektrizitätswerkes sind genauestens zu beachten.
Aufstellen und Anschließen des Geschirrspülers Anschlusstechnik Die Einplanung der Anschlüsse für Wasserzu- und -ablauf, sowie Strom, muss immer seitlich vom Geschirrspüler erfolgen. Hinter dem Gerät ist kein Platz dafür vorhanden. Die nachfolgende Abbildung zeigt unter Berücksichtigung verschiedener Gegebenheiten beispielhaft, wie die Sanitärund Elektroinstallation durchgeführt werden kann.
Beschreibung der Bedienblende 1 Betriebsanzeige 2 Temperatur- und Hauptschalter 3 Programm-Übersicht 4 Türgriff 5 Programm-Ablaufanzeige 6 Programm-Wahlschalter Hinweis: Das Programm ist richtig eingestellt, wenn a) die Markierung am Programmwahlschalter auf dem Buchstaben A oder B steht und b) die Markierung am Temperaturwahl- und Hauptschalter auf dem gewünschten Programm steht.
Bedienung / Einstellen der Programme 1 Betriebsanzeige 4 Türgriff Die Betriebsanzeige leuchtet, solange der Geschirrspüler mit dem Temperaturwahlund Hauptschalter eingeschaltet ist. Zum Öffnen der Tür mit den Fingern in die Griffmulde fassen, Grifftaste drücken und die Tür aufziehen. 2 Temperaturwahl- und Hauptschalter Der Drehknopf hat zwei Funktionen: a) Temperaturwahlschalter Mit dem Temperaturwahlschalter (linker Drehknopf) stellen Sie durch Drehen die Temperatur für das entsprechende Programm ein.
Inbetriebnahme Vor der ersten Inbetriebnahme Entfernen Sie vor Inbetriebnahme alle Klammern, mit denen die Geschirrkörbe für den Transport gesichert werden. Führen Sie dann folgende Schritte durch: • Wasserenthärter einstellen • Spezialsalz für Wasserenthärter einfüllen • Klarspüler einfüllen • Wenn Sie Reinigungsmittel und Spezialsalz getrennt verwenden, wird das Spezialsalz in den Vorratsbehälter für Salz eingefüllt.
Tabelle zur Einstellung des Härtebereiches Wasserhärte Härtebereich Stellung des Härtebereichsschalters 1) in mmol/l IV 36–50 22–35 6,4–9,0 3,9–6,3 4 3 III 15–21 2,6–3,8 2* I/II 4–14 0,7–2,5 1 I unter 4 unter 0,7 1 in °d 2) 1) [°d] Deutscher Grad, Maß für die Wasserhärte [mmol/l] Millimol pro Liter, internationale Einheit der Wasserhärte *) Werkseitige Einstellung 2) Spezialsalz einfüllen Hinweis: Liegt die Wasserhärte in Ihrem Wohngebiet unter 4° d oder verwenden Sie Reinigungsmitte
Klarspüler Klarspüler einfüllen Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser. Sie haben 2 Möglichkeiten, Klarspüler zuzuführen: • Wenn Sie Reinigungsmittel verwenden, welches den Klarspüler bereits enthält, wird das Reinigungsmittel inkl. Klarspüler in den Behälter für Reinigungsmittel gegeben. – In diesem Fall muss der Vorratsbehälter für Klarspüler leer sein, um Überdosierung zu vermeiden. Verwenden Sie nur Marken-Klarspüler für Geschirrspüler.
4. Klarspüler genau bis zur gestrichel- ten Markierung „max“ einfüllen; das entspricht einer Füllmenge von ca.140 ml. 5. Deckel zurückklappen und zudrükken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum. Klarspülerdosierung einstellen Beim Geschirrspülen wird aus dem Vorratsfach Klarspüler ins Spülwasser abgegeben. Die Dosierung können Sie von 1-6 einstellen. Vom Werk ist die Dosierung auf „4“ eingestellt.
Bedienung / Handhabung Besteck und Geschirr einordnen Zum Spülen im Geschirrspüler nicht geeignet: • Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen • nicht hitzebeständige Kunststoffteile • älteres Besteck, dessen Kitt temperaturempfindlich ist • geklebte Geschirr- oder Besteckteile • Zinn- bzw.
Besteckkorb Einordnen im unteren Korb Der Besteckkorb wird im unteren Geschirrkorb eingesteckt. Damit alle Besteckteile vom Wasser umspült werden und um zu verhindern, dass sich die Gebrauchsflächen der Löffel nicht ineinander legen, sollten Sie 1. den Gittereinsatz auf den Besteckkorb aufstecken 2. kurze Messer, Gabeln und Löffel mit dem Griff nach unten in den Gittereinsatz des Besteckkorbs stellen. Stark verschmutztes, größeres Geschirr wird im Unterkorb gründlich gereinigt.
Um größeres Geschirr leichter einordnen zu können, sind die beiden rechten Tellereinsätze des Unterkorbs überkreuz klappbar. Einordnen im oberen Korb Empfindliche kleinere Geschirrteile werden im Oberkorb schonend gereinigt. • Oberkorb bis zum Anschlag herausziehen. • Kleine, leichte empfindliche Geschirrteile wie Untertassen, Tassen, Gläser, sowie temperaturbeständige Kunststoffteile in den Oberkorb einordnen. • Zum Einstellen hoher Teile lassen sich die Tassenauflagen hochklappen.
• Wein-, Sekt- sowie Cognacgläser in die Ausschnitte der Tassenauflagen lehnen bzw. hängen. Gläser, Becher usw. können auch auf die beiden Stachelreihen im Oberkorb links gestellt werden. • Oberkorb nach dem Beladen wieder ganz einschieben. Vor dem Spülen überprüfen • Sind alle Geschirrteile richtig eingeordnet? Das ist besonders bei leichten Teilen wichtig, damit sie bei der intensiven Wasserumwälzung ihren Stand sicher behalten.
Sie deshalb bei Reinigertabletten Normalprogramme mit Vorspülen. Achtung : Legen Sie Tabletten niemals in den Innenraum des Geschirrspülers oder den Besteckkorb, da dadurch die Geschirrspülleistung verringert wird. Legen Sie Tabletten immer in den Behälter für Reinigungsmittel. Verwendung von 3-in-1 Reinigungsmitteln Allgemeine Hinweise Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspülund Salzfunktionen. 1.
dienen die Markierungslinien: „20“ entspricht ca. 20 ml Reiniger, „30“ entspricht ca. 30 ml Reiniger. 3. Deckel zurückklappen und zudrücken, bis dieser einrastet. Bei sehr stark verschmutztem Geschirr füllen Sie zusätzlich Reinigungsmittel in die Nebenkammer (2). Dieser Reiniger wird bereits beim Vorspülen wirksam.
Spülprogramm Programm einstellen Gerät abschalten • Durch Drehen des Programmwahlschalters im Uhrzeigersinn das Programm A oder B einstellen (rechter Drehknopf). • Durch Einstellen der Temperatur wird das Gerät auch eingeschaltet (linker Drehknopf). Die Betriebsanzeige leuchtet auf. • Wenn das Programm beendet ist, drehen Sie den Temperaturwahlschalter auf die Position „ AUS“. Die Betriebsanzeige erlischt.
Kurzanweisung Die wichtigsten Handgriffe bei der Inbetriebnahme des Gerätes sind folgende: 1. Wasserzulauf- und -ablaufschlauch anschließen. 2. Netzstecker in die Steckdose einstecken. 3. Wasserhahn öffnen. 4. Wasserhärtebereich einstellen. 5. Klarspüler und Salz einfüllen. 6. Geschirrspülerkörbe füllen und wieder einschieben. (Grobe Speisereste vorher entfernen.) 7. Reiniger dosieren. 8. Tür schließen. 9. Das Programm A oder B mit dem Programm-Wahlschalter einstellen. 10.
Pflege und Wartung Auf keinen Fall handelsübliche Möbelpflege- oder aggressive Reinigungsmittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulauf gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen. und aus dem Mikrofilter (2) herausziehen. Reinigung der Siebe Die Siebe im Spülraumboden sind in hohem Grade selbstreinigend.
geln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden heraussteht. Achtung: Ohne Siebe darf auf keinen Fall gespült werden. Edelstahlteile Bottich und Türinnenteil bestehen aus Edelstahl. Ein Rostanflug ist auf eisenhaltiges Wasser zurückzuführen: „Fremdrost“ ist auch bei Edelstahlteilen möglich. Mit feinkörnigem Putzmittel entfernen. Keine chlorhaltigen oder eisenhaltigen Scheuermittel verwenden.
Behebung kleiner Störungen Hinweise zur Behebung kleiner Störungen Wenn Sie unsere Ratschläge beachten, werden Sie immer Freude an Ihrer Geschirrspülmaschine haben. Sollte trotzdem eine Störung auftreten, so prüfen Sie bitte erst die nachfolgend angeführten Punkte, bevor Sie einen Fachmann zu Rate ziehen. Was ist, wenn... ...
• Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater Ihres Reinigungsherstellers. ... im Spülraum Rostflecken vorhanden sind? • Der Spülraum besteht aus rostfreiem Edelstahl. Rostflecken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus der Wasserleitung, von Töpfen, Bestecken usw.). Beseitigen Sie solche Flecken mit einem handelsüblichen Edelstahlputzmittel.
Kundendienst Wichtig! Tritt eine Störung auf, so prüfen Sie bitte zunächst, ob Sie auch die in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben, bevor Sie den Kundendienst rufen. Störung Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unseren -- Technischen Kundendienst -„Profectis“. Die Kundendienst-Adressen der nächstgelegenen Servicestelle finden Sie im aktuellen Quelle-Katalog oder im Internet unter: Deutschland www.
Notizen 34
Notizen 35
Technische Daten / Abmessungen Technische Daten: Fassungsvermögen Durchflusserhitzer Ablaufpumpe Umwälzpumpe Spannung 12 Maßgedecke 2035 Watt 30 Watt 150 Watt 220-230 Volt 50 Hz Sicherung, HLS-Automat 10 Ampere Gesamtanschluss 2200 Watt Wasserdruck mindestens 1 bar Wasserdruck maximal 10 bar Energieeffizienz Reinigungswirkung Trockenwirkung Bei Wasserdruck über 10 bar muss ein Druckminderventil vorgeschaltet werden. Auskunft erteilt der Kundendienst. Gerät nur senkrecht transportieren (z.B.
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Volle Beladung: 12 Maßgedecke einschl. Servicegeschirr Halbvolle Beladung: 6 Maßgedecke einschl.
Programmübersicht Programm einstellen: Programm Normal 65° mit Vorspülen Geeignet für: Temperatur- Programmwähler wähler Normal verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten. NORMAL 65° A Normal 50° * mit Vorspülen Normal verschmutztes Ess- und Kochgeschirr auch mit temperaturempfindlichen Teilen (z. B. Glas, Kunststoff). Bei Verwendung von Kompaktreinigern auch für Geschirr mit angetrockneten Speiseresten.
Verbrauchswerte Programmablauf 1) Durchschnittliche Programmdauer in Minuten bei Kaltwasseranschluß 2) Durchschnittlicher DurchschnittliEnergieverbrauch cher Wasserverbrauch in Litern in kWh bei Kaltwasseranschluß 2) 2) Vorspülen Reinigen Zwischenspülen Klarspülen Trocknen 94 1,4 19 Vorspülen Reinigen Zwischenspülen Klarspülen Trocknen 90 1,24 19 Reinigen Zwischenspülen Klarspülen 34 0,8 15 1) 2) Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei einigen Spülprogrammabschnitt
Garantie-Information Für unsere technischen Geräte und Fahrzeuge übernehmen wir im Rahmen unserer Garantiebedingungen die Garantie für einwandfreie Beschaffenheit. Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u. ä.). Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantiebedingungen sind in unseren jeweils gültigen Hauptkatalogen ausgedruckt und liegen in unseren Verkaufshäusern bzw. Verkaufsstellen aus.
