3 mm. olan çok kutuplu bir devre kesici (ör-
neğin: sigorta, LS-şalteri) yerleştirilmelidir.
Şalter, toprak kablosu ile hiçbir noktada ke-
sişmemelidir. Sarı-yeşil toprak kablosu diğer
kablolardan 2-3 cm. daha uzun olmalıdır.
Bağlantı kablosu daima hiçbir noktasında
50°C'nin üzerinde (oda sıcaklığı üzerinde) bir
ısıya maruz kalmayacak şekilde döşenmeli-
dir.
Bağlantı yapıldıktan sonra, ısıtma rezistans-
ları yaklaşık 3 dakika boyunca çalı ştırılarak
test edilmelidir.
Bağlantı kutusu
Cihaz, halihazırda nötrlü 400V'luk bir güç
kaynağı ile çalışabilecek bağlantılara sahip,
kolay erişilebilen 6-çıkışl
ı bir bağlantı kutusu

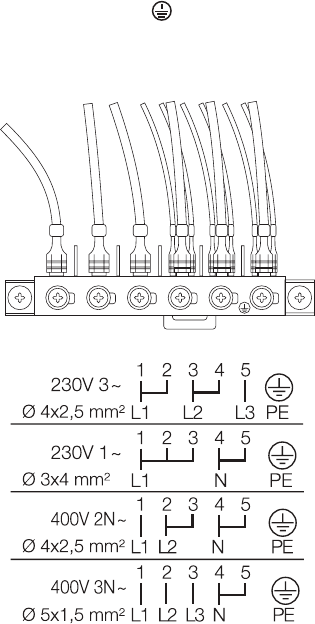

ile donatılmıştır (şekle bakınız).
Farklı bir güç kaynağı gerilimi durumunda,
bağlantı kutusu bağlantıları şekildeki diyag-
ramlara uygun hale getirilmelidir.
Koruyucu kondüktör
terminaline bağlanır.
Bağlantı işleminden sonra, kabloyu gerilme
azaltıcı kullanarak bağlantı kutusuna sabitle-
yiniz.
1 2
3
4
5
Ocağa elektrik bağlantısı
Önemli Ocak, ankastre ocak veya
kontrol kutusu kurulum talimatlarına
riayet ediniz!
Bu cihaz "Teknik veriler" bölümünde belirtilen
ocak modellerine bağlanabilir.
Ocak sacının bağlantı prizi ocağın yuvasında
bulunmaktadır.
Rezistansların bağlantı kabloları ve koruyucu
kondüktör kablosu ankastre ocaktan çıkarılır;
bu kablolar fiş bağlantılarına sahiptir.
Fişleri ve bağlantı kablolarını uygun prizlere
takınız.
Bu durum yanlış bir bağlantı yapılmasını ön-
ler.
Üretici firma, güvenlik önlemlerinin alın-
maması durumunda sorumluluk kabul
etmez.
Montaj talimatları
Kurulu cihazın sorunsuz bir şekilde kullanımı-
nı sağlamak için, cihazın yerleştirileceği ünite
veya kolon uygun boyutlara sahip olmalıdır.
Yürürlükteki yönetmeliklere uygun olarak,
elektrik çarpmalarına karşı koruma sağlayan
tüm parçalar ve yalıtımlı parçalar gerekli özel
aletler olmadan sökülemeyecek şekilde
sağlamlaştırılmış olmalıdır.
Buna, muhtemel ankastre bağlantı başlangıcı
veya bitiminde kapak yanlarının sabitlenmesi
işlemi de dahildir.
Elektrik çarpmalarına karşı koruma tertibatı,
her halükarda ankastre bağlantısı içerisinde
sağlanmış olmalıdı
r.
Cihazın arka kısmı veya yan paneli, daha yük-
sek olan mutfak ünitelerine, başka cihazlara
veya duvarlara yaslanacak şekilde yerleştiri-
lebilir. Bununla birlikte, cihazla aynı yüksek-
likte olan başka cihazlar veya mutfak üniteleri
diğer yan tarafa bitiştirilebilir.
