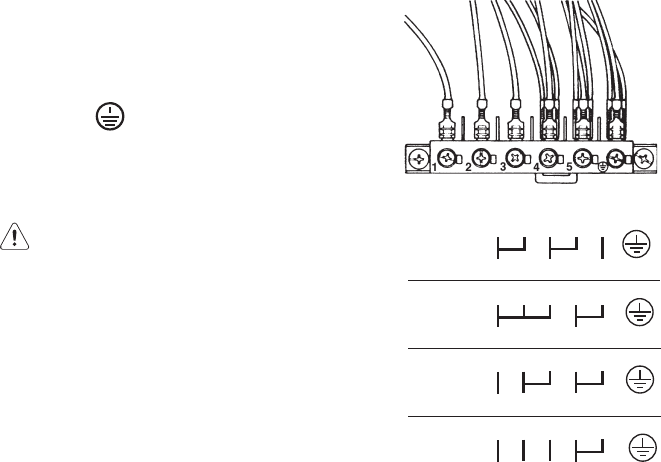

Klemmeblok
Apparatet er forsynet med en lettilgæn-
gelig 6-polet klemrække med broer, der er
forberedt til 400 V drift med nulleder (se teg-
ning).
I tilfælde af afvigende netspænding skal
klemrækkens broer omlægges som vist på
skemaet i figuren. Beskyttelseslederen skal
til klemmen .
Efter tilslutning fastgøres kablet til
klemrækken med en trækaflastning.
Elektrisk forbindelse med kogesektion
NB! - Følg monterings-
vejledningen til kogesektion,
indbygningsovn eller
betjeningsmodul!
Dette apparat kan kombineres med de koge-
sektionsmodeller, der er nævnt under «Tekni-
ske specifikationer». Kontakten til tilslutning
af kogesektion sidder på ovnens kabinet.
Beskyttelseslederen og forbindelseskablerne
fra varmelegemet er ført ud gennem
indbygningskogesektionen; disse kabler er
forsynet med stik. Stik og forbindelseskabler
sættes i den tilhørende kontakt på ovnens
kabinet. Det betyder, at de ikke kan forbindes
forkert.
Producenten fralægger sig ethvert an-
svar, hvis sikkerhedsforanstaltningerne
ikke er blevet fulgt.
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
Ø 4x2,5 mm²
Ø 3x4 mm²
Ø 4x2,5 mm²
Ø 5x1,5 mm²
