Klemmeblokk
Apparatet er utstyrt med en lett tilgjen-
gelig 6-polet klemmeblokk, med broer som
er klargjort for drift ved 400 V med nulleder
(se illustrasjon).
Ved avvikende nettspenning må broene
på terminalblokken omkoples i henhold til
skjemaet på illustrasjonen. Jordlederen for-
bindes med terminalen
. Etter tilkopling
til klemmeblokk festes kabelen med
strekkavlastning.
Elektrisk tilkopling til koketoppen
Forsiktig - Følg monteringsan-
visningen for koketopp, inn-
byggingsovn og koplingsboks!
Dette apparatet kan koples til koke-
toppmodeller som er beskrevet i kapittelet
«Tekniske data». Stikkontakten for tilkopling
av koketoppen er plassert på stekeovn-
kabinettet. Fra innbyggingskoketoppen blir
tilslutningskabelen for varmeelementene ført
ut; Denne kabelen er utstyrt med
pluggforbindelse. Stikk støpselet og
tilslutningskabelen i den aktuelle
stikkontakten på ovnen. Muligheten for feil-
kopling blir dermed unngått.
Produsenten påtar seg ikke noe ansvar
hvis sikkerhetstiltakene ikke blir
respektert.

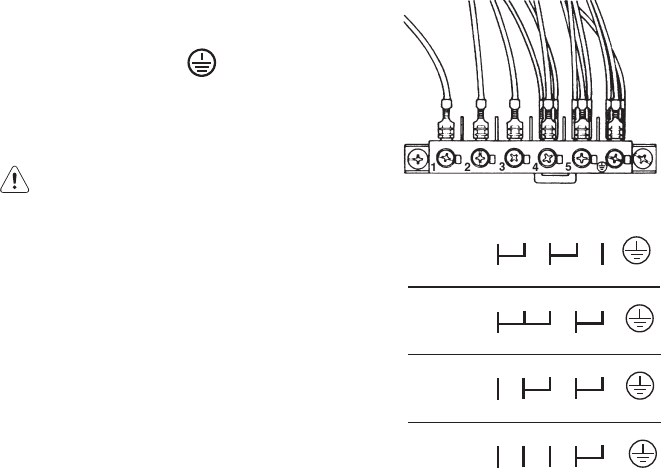

230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
Ø 4x2,5 mm²
Ø 3x4 mm²
Ø 4x2,5 mm²
Ø 5x1,5 mm²
