Photo Printer User Manual

44 COMPACT 2
TM

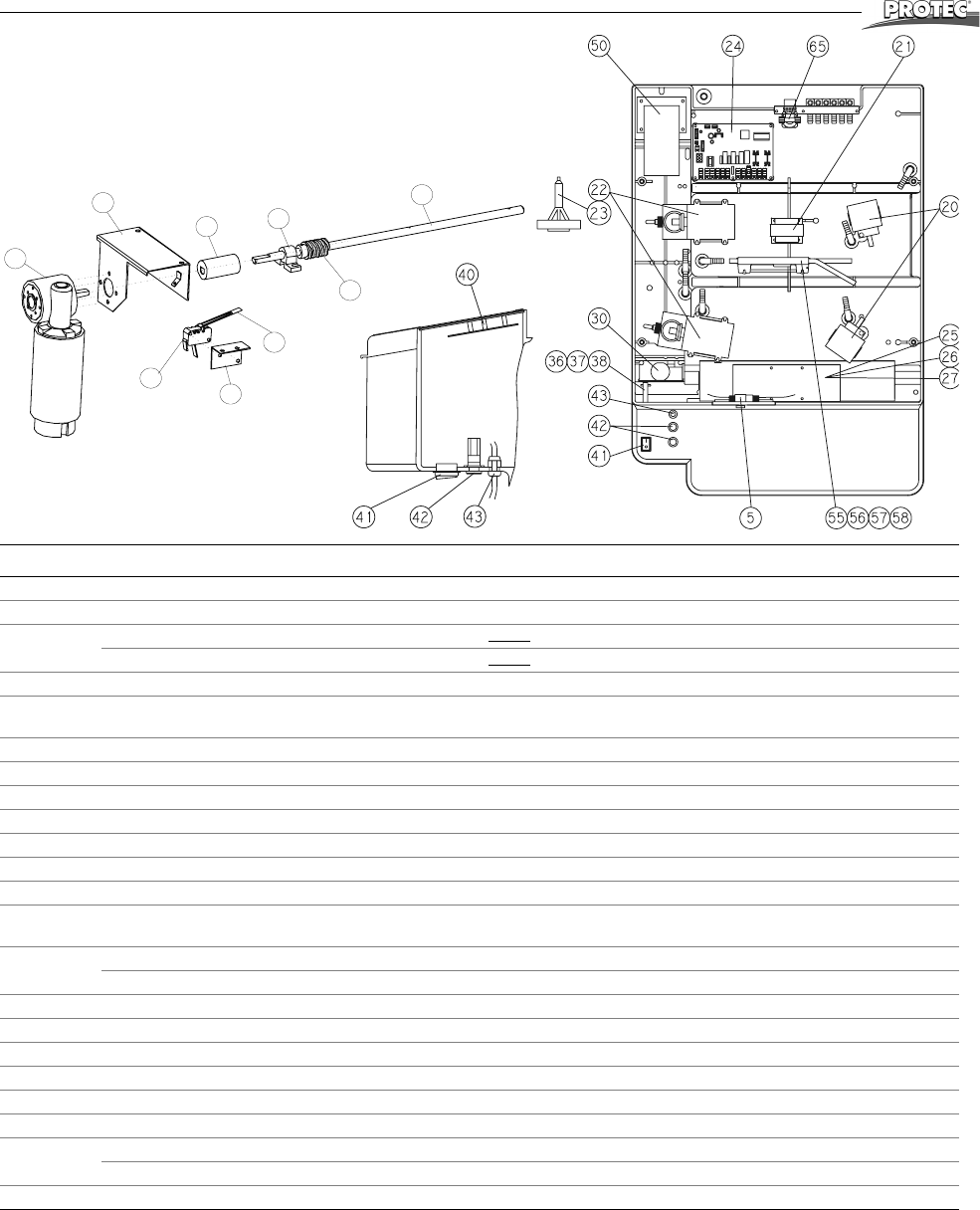

Spare Parts
®
Pos. Order No. Description:
20 2002-1-0011 Circulation pump MD-10 (circulation)
21 2036-1-0001 Safety-transformer UL
22 0002-1-0001 Bellows pump KB2X 230V, 50Hz
0002-2-0001 Bellows pump KB2X 230V, 60Hz
23 0002-1-0008 Valve insertion f. pos. 22
24 0190-0-0900 Power PCB
Additional information concerning Compact 2 NDT see on page 57
25 2008-5-0006 Axial fan
26 0190-0-1801 Fan plate
27 1190-0-1802 Light protection plate
30 2001-9-0006 Main drive motor, new
31 1190-0-1102 Motor bracket, variation 2
32 1190-0-1503 Drive shaft, variation 2
33 1170-0-1502 Bearing block
34 1170-0-1503 Worm-gear
Additional information concerning Compact 2 NDT see on page 57
36 0170-0-2400 Micro switch (Cover)
0170-4-2400 Micro switch (Cover) UL
37 2007-0-0010 Operator for micro switch
38 1190-0-0902 Bracket for cover switch, variation 2
40 1190-9-1200 Controller PCB
41 2028-0-0023 Power switch
42 2010-0-0004 Fuse holder
- 2010-0-0010 Fuse slow blow in gold, T 10A/250V
43 2027-0-0012 Traction relief
0190-0-2700 Traction relief for UL power cord
44 1190-0-0117 Coupling
36
38
30
31
44
32
34
33
37
Installation position see page 41
