Nástěnný a stropní ventilátor

Obj. č.: 55 13 71

ProAir100 S-EG

Obj. č.: 55 13 73

ProAir 100 T-WW

Obj. č.: 55 13 74

ProAir 100 T-EG

Obj. č.: 55 13 77

ProAir 100 H-WW

Obj. č.: 55 13 78

ProAir 100 H-EG

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup nástěnného a stropního ventilátoru.

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste

jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

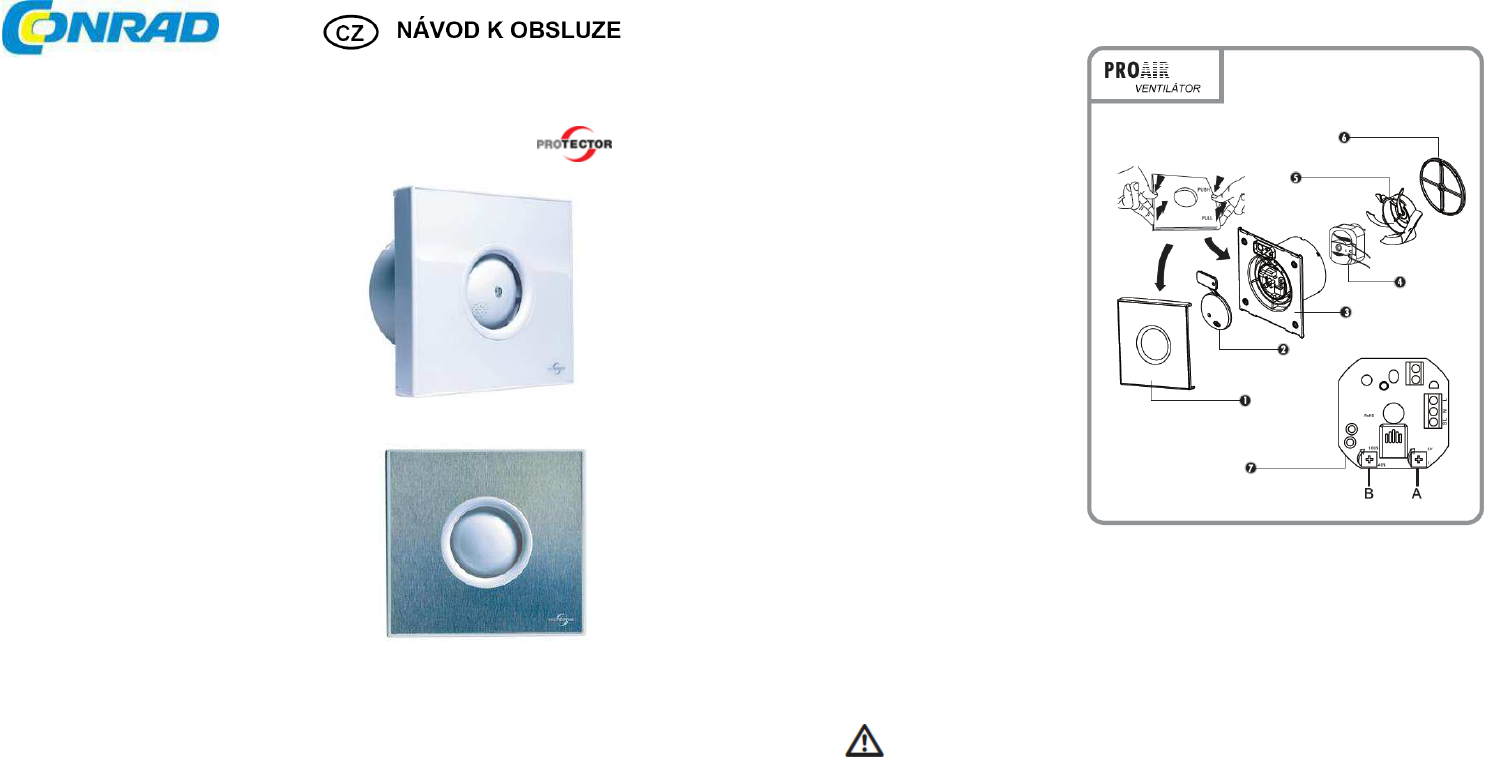

Popis a ovládací prvky

1. Panel

2. Kryt drátů

3. Tělo větráku

4. Motor

5. Listy vrtule

6. Klapka zpětného proudění

vzduchu (neodstraňujte fólií)

7. Deska tištěných spojů

Pokyny k instalaci

1. Větrák instalujte co nejvýš. Instalační výška by měla být minimálně 2,3 m.

2. Větrák by se měl instalovat oproti místu, kudy proudí do místnosti vzduch (např. oproti dveřím)

a v minimální vzdálenosti 30 mm od vedlejší zdi, nebo od stropu.

3. Dejte pozor, aby byl větrák instalován co nejblíže u zdroje výparů, ale přitom dost daleko

od sprchy a vany.

4. Pokud se větrák instaluje do místnosti s termální lázní, nebo podobné místnosti, zajistěte

dostatečné proudění vzduchu, aby se vyfukovaný vzduch nevracel nazpět.

5. Dodržujte místní předpisy, které se týkají instalace ventilátoru.

Dejte pozor, aby byla v průběhu instalace odpojena příslušná pojistka (jistič)

a aby byl vypnutý elektrický proud. Pro zajištění správné instalace je potřebné,

aby montáž prováděl elektrikář.

Instalace

1. Ventilátor se připojuje k síti elektrického proudu s napětím 230 V.

2. V stěně nebo ve stropu vyřežte nebo provrtejte otvor s průměrem 100 mm.

Dejte přitom pozor, abyste ve zdi nepoškodili žádné vedení nebo trubky.

3. Odstraňte přední kryt ventilátoru a přiložte jej na zeď. Tužkou si označte 4 místa

pro vyvrtání děr k přichycení větráku a přední část sundejte ze zdi.

4. Na označených místech vyvrtejte otvory pro přichycení větráku na zeď.

Pokud použijete přiložené šrouby a hmoždinky, vrtejte otvory 6 mm vrtákem.

5. Větrák přiložte znovu na zeď, připojovací kabely prostrčte přes trubku vodičů

a větrák přišroubujte 4 šroubky.

Summary of content (3 pages)

PAGE 1
Popis a ovládací prvky Nástěnný a stropní ventilátor 1. 2. 3. 4. 5. 6. Panel Kryt drátů Tělo větráku Motor Listy vrtule Klapka zpětného proudění vzduchu (neodstraňujte fólií) 7. Deska tištěných spojů Obj. č.: 55 13 71 ProAir100 S-EG Obj. č.: 55 13 73 ProAir 100 T-WW Obj. č.: 55 13 74 ProAir 100 T-EG Obj. č.: 55 13 77 ProAir 100 H-WW Obj. č.: 55 13 78 ProAir 100 H-EG Pokyny k instalaci Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup nástěnného a stropního ventilátoru.
PAGE 2
6. Podle připojovacího schématu a pořízeného modelu připojte ventilátor k napájení, viz níže „Připojení“. 7. Nasaďte přední kryt. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy ventilátoru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
PAGE 3
Šablona pro vrtání děr Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! © Copyright Conrad Electronic Česká republika, s. r. o.
