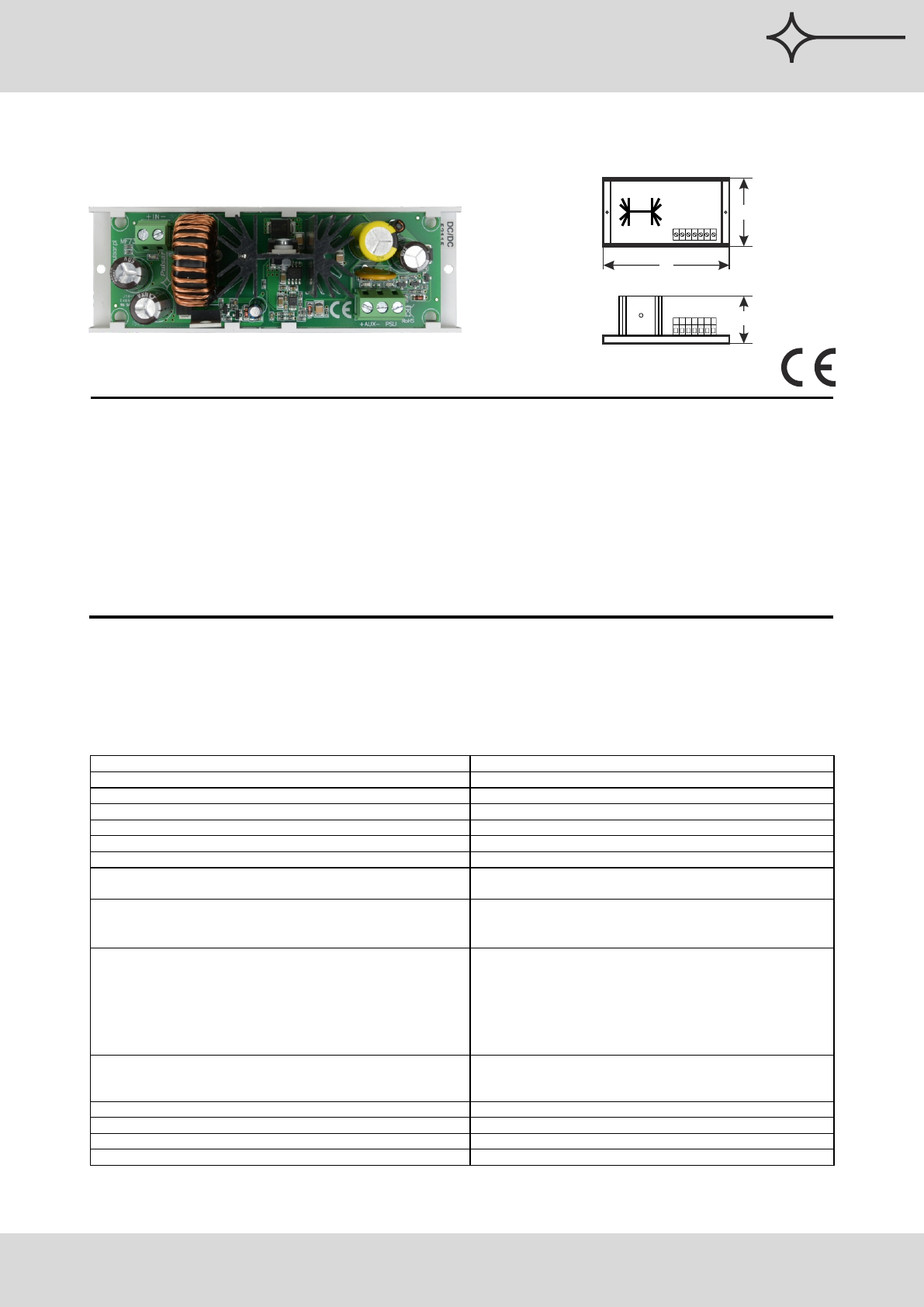

Data Sheet

DESCRIZIONE
Il modulo del trasformatore che alza-abbassa la tensione DC/DC 52V/1,15A (DC/DC52115) serve per mantenere
un valore costante della tensione di uscita nel campo de 9,5-28 V DC la tensione 52 V DC all’uscita del trasformatore.
La corrente massima di carico è pari a Imax=1,15 A (Pmax= 60 W). Il modulo non è dotato di isolamento galvanico tra
l’ingresso/l’uscita (IN-AUX), funziona sul potenziale comune della „massa” (0V) (morsetti IN- e AUX- sono collegati in modo
galvanico = morsetto comune).
wyjście TAMPER : przewody 30cm
Pulsar
®
DC/DC52115 v.1.0/I
.DC/DC 52V/1,15A trasformatore che alza la tensione
CODICE:
TIPO:
IT
DC/DC 1,15A modulo del trasformatore ad impulsi
L
H
W
Tel. [phone], fax: [phone], www.pulsar.pl, www.zasilacze.pl, e-mail: [e-mail]
Caratteristiche del modulo:
· trasformatore DC/DC che alza tensione
· Esempio di applicazione: aumento della tensione da
12 V a 52 V DC per alimentazione Switch PoE
· Campo tensione di ingresso: 9,5-28 V DC
· Campo tensione in uscita: 52 V DC
· Corrente massima del carico 1,15 A (60 W)
· uscita tecnica PSU di segnalazione del guasto del
trasformatore rilasciate da:
· Cortocircuito dell’uscita
· Sovraccarico dell’uscita
· Protezioni:
· Contro i cortocircuiti SCP
· Contro i sovraccarichi OLP
· Efficienza elevata: 97%
· Segnalazione visiva a LED
· Garanzia - 2 anni dalla data della produzione
· Montaggio:
· Lista di montaggio con nastro autoadesivo
· viti di montaggio
Campo tensione di ingresso 9,5-28 V DC
Campo tensione in uscita 52 V DC +/- 1V
Potenza del modulo P 60 W max.
Efficienza energetica 97%
Tensione di pulsazione 100 mV p-p
Corrente di uscita 1,15 A max.
Consumo della corrente dai sistemi del modulo 25 mA max.
Protezione contro i cortocircuiti SCP e i sovraccarichi
OLP
110-150% della potenza dell’alimentatore, riavvio manuale
(il guasto richiede il circuito di uscita DC)
Uscite tecniche
- PSU uscita di segnalazione del guasto - sovraccarico o
cortocircuito dell’uscita AUX del modulo
- tipo OC, 50mA max. Stato del guasto: livello hi-Z
(impendenza alta), stato normale: livello L (0V)
Segnalazione visiva
- IN diodo di segnalazione dello stato di alimentazione DC
- AUX diodo di segnalazione dello stato di alimentazione
DC sull’uscita
- PSU uscita di segnalazione del guasto - sovraccarico o
cortocircuito dell’uscita AUX del modulo
- rosso, condizione normale acceso in continuo
- verde, condizione normale acceso in continuo,
- rosso, condizione normale non acceso, guasto acceso in
continuo
Condizioni di lavoro
II classe ambientale, -10°C ÷ 40°C, bisogna garantire il
flusso d’aria introno al modulo per il raffreddamento
convettivo
Dimensioni L=130, W=43, H=45 [+/- 2mm]
Peso netto/ lordo 0,11/0,16 kg
Fissaggio nastro di montaggio o vite di montaggio x2
Dichiarazioni, garanzia CE, 2 anni dalla data della produzione
