SFG10F8

v1.0

Switch optyczny SFG10F8 (8xSFP, 2xRJ45)

Wydanie: 1 z dnia 17.01.2020

Zastępuje wydanie: ------------- PL

Cechy:

 Switch optyczny 10 portów:

8 portów SFP 10/100/1000Mb/s

2 porty 10/100/1000Mb/s RJ45

 Obsługa funkcji auto-learning i auto-aging adresów MAC

(tablica wielkości 8K)

 Zasilacz typu desktop PSD12020

12 V DC w zestawie

 Dodatkowe elementy montażowe

 Sygnalizacja optyczna

 Gwarancja – 2 lata od daty produkcji

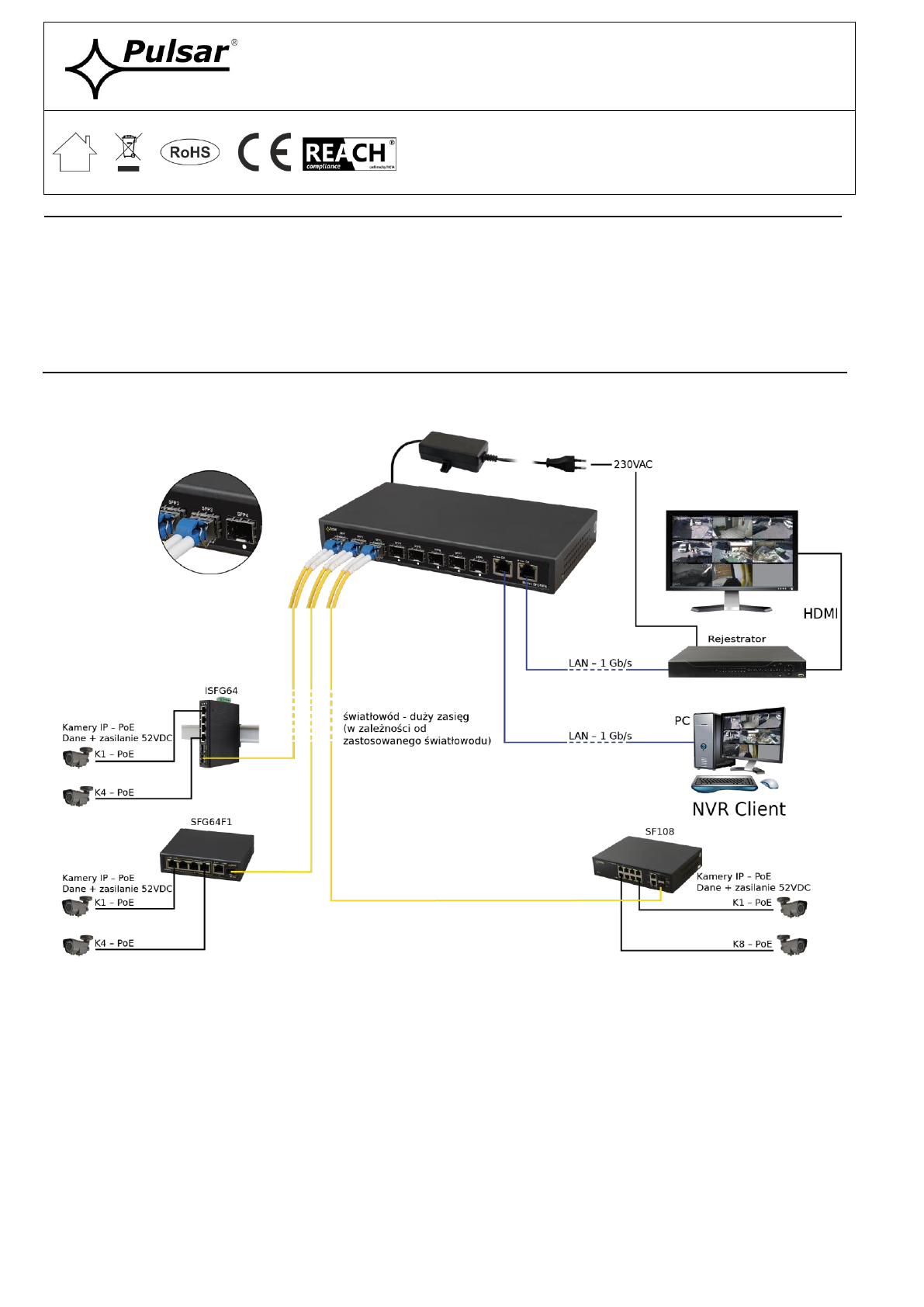

Przykład zastosowania.

1. Opis techniczny

1.1. Opis ogólny.

SFG10F8 to 10-portowy switch optyczny przeznaczony do transmisji danych w sieci Ethernet za pomocą przewodów

światłowodowych oraz UTP. Cat 5e. Switch posiada osiem gniazd SFP (oznaczone SFP1 ÷ SFP8), które po zastosowaniu

modułu światłowodowego (wkładka GBIC) umożliwiają transmisję po światłowodzie. Porty G1 i G2 służą do podłączenia

kolejnych urządzeń sieciowych poprzez złącze RJ45. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia

zrealizowana na diodach LED (opis w tabeli poniżej).

Łączność za pomocą przewodów światłowodowych pozwala na szybką i stabilną transmisję danych na dalekie

odległości, odporną na zakłócenia elektromagnetyczne i niekorzystne warunki środowiskowe. Umożliwia również łatwą

rozbudowę sieci w przyszłości.

Summary of content (5 pages)

PAGE 1
SFG10F8 v1.0 Switch optyczny SFG10F8 (8xSFP, 2xRJ45) Wydanie: 1 z dnia 17.01.2020 Zastępuje wydanie: ------------- PL PL Cechy:   Switch optyczny 10 portów: 8 portów SFP 10/100/1000Mb/s 2 porty 10/100/1000Mb/s RJ45 Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 8K)     Zasilacz typu desktop PSD12020 12 V DC w zestawie Dodatkowe elementy montażowe Sygnalizacja optyczna Gwarancja – 2 lata od daty produkcji Przykład zastosowania. 1. Opis techniczny 1.1. Opis ogólny.
PAGE 2
1.2 Schemat blokowy. Rys. 1. Schemat blokowy. 1.3. Opis elementów i złącz. Tabela 1. (patrz rys.2) Element nr (Rys. 2) [1] [2] [3] [4] Opis 2 x RJ45 port 8 x SFP port (1÷8) Gniazdo zasilania DC Dodatkowe elementy montażowe Rys. 2. Widok switch'a.
PAGE 3
1.4. Parametry techniczne Tabela 2. Porty Protokoły, Standardy Przepustowość 10 portów 10/100/1000Mb/s (8 x SFP + 2 x RJ45) z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX IEEE802.3i, 802.3u, 802.3x CSMA/CD, TCP/IP 16Gbps Metoda transmisji Store-and-Forward Optyczna sygnalizacja pracy Zasilanie switch'a; Link/Act; ~100 ÷ 240 V; 50/60 Hz; 0,3 A zasilacz typu desktop PSD12020 12 V DC / 2 A / 24 W max.
PAGE 4
Przykłady podłączenia: 3. Sygnalizacja pracy. Tabela 3. Sygnalizacja pracy SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a DIODA LED ZIELONA (Power) Sygnalizacja zasilania switch'a Nie świeci - brak napięcia zasilania switch'a Świeci - switch zasilany, poprawna praca SYGNALIZACJA OPTYCZNA NA PORTACH SFP (1÷8) DIODA LED ZIELONA (SFP) Sygnalizacja stanu połączenia urządzeń sieci LAN, oraz transmisji danych.
PAGE 5
OZNAKOWANIE WEEE Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji. W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.
