1.4. Parametry techniczne
Tabela 2.
Porty
10 portów 10/100/1000Mb/s (8 x SFP + 2 x RJ45)
z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Protokoły, Standardy
IEEE802.3i, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość
16Gbps
Metoda transmisji
Store-and-Forward
Optyczna
sygnalizacja pracy
Zasilanie switch'a;
Link/Act;
Zasilanie
~100 ÷ 240 V; 50/60 Hz; 0,3 A
zasilacz typu desktop PSD12020 12 V DC / 2 A / 24 W max.
Warunki pracy
Temperatura -10°C ÷ 40°C,
Wilgotność względna 5% - 90%, bez kondensacji
Wymiary

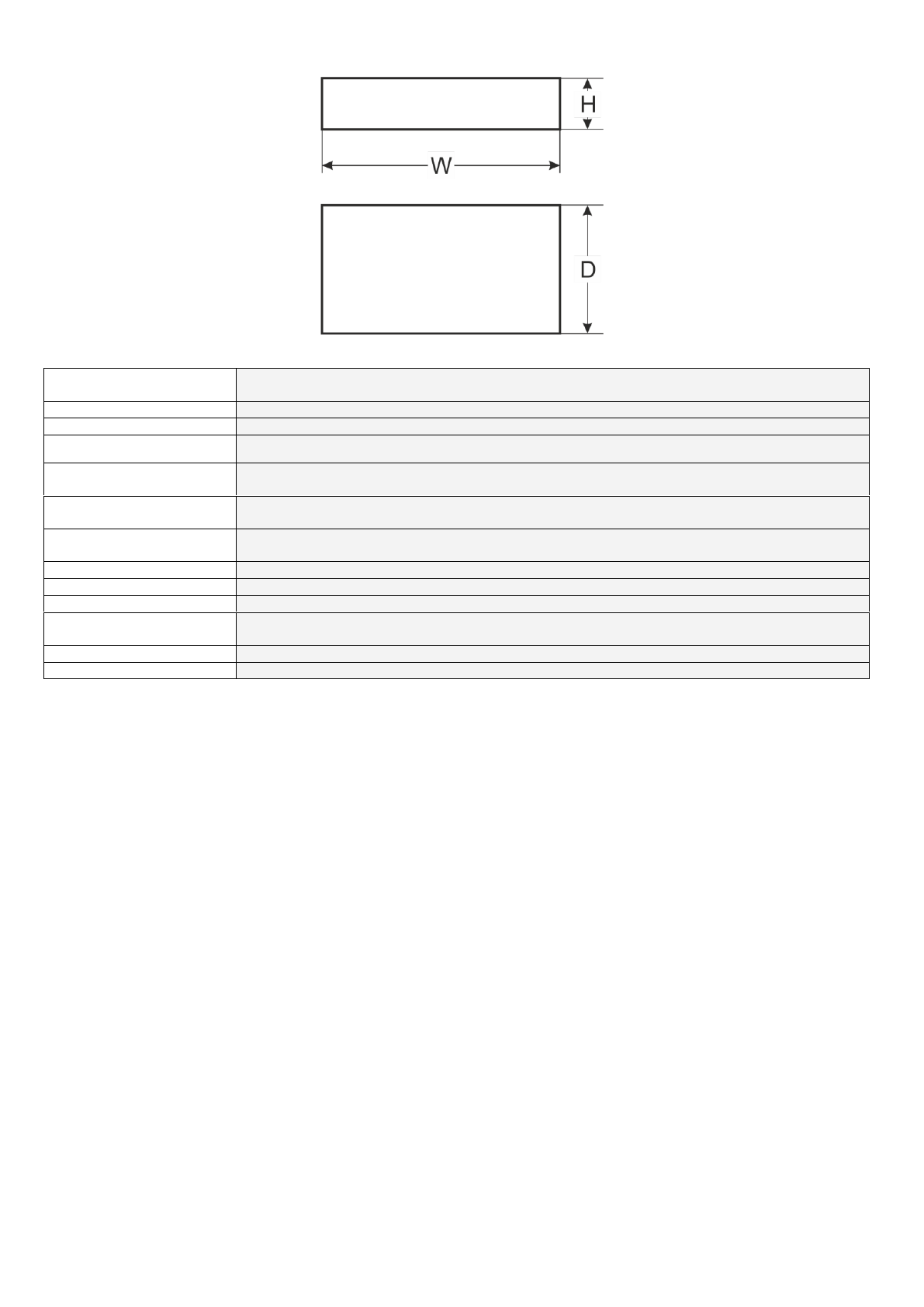

W=221, H=29, D=115 [+/- 2mm]
Akcesoria dodatkowe
blachy mocujące do podłoża
Waga netto / brutto
0,9 / 1,1kg
Klasa ochronności
PN-EN 60950-1:2007
II (druga)
Temperatura składowania
-20°C ÷ 60°C
Deklaracje
CE
2. Instalacje
2.1. Wymagania
Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej
wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny
dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny
przepływ powietrza przez otwory wentylacyjne obudowy.
Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić
właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według
obowiązujących norm i przepisów.
2.3. Procedura instalacji
1. Zainstalować wkładki GBIC do złącz SFP
2. Podłączyć switch do zasilacza typu desktop PSD12020 12 V DC.
3. Podłączyć zasilacz do gniazda 230 V.
4. Podłączyć resztę urządzeń do portów G1, G2
5. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).
