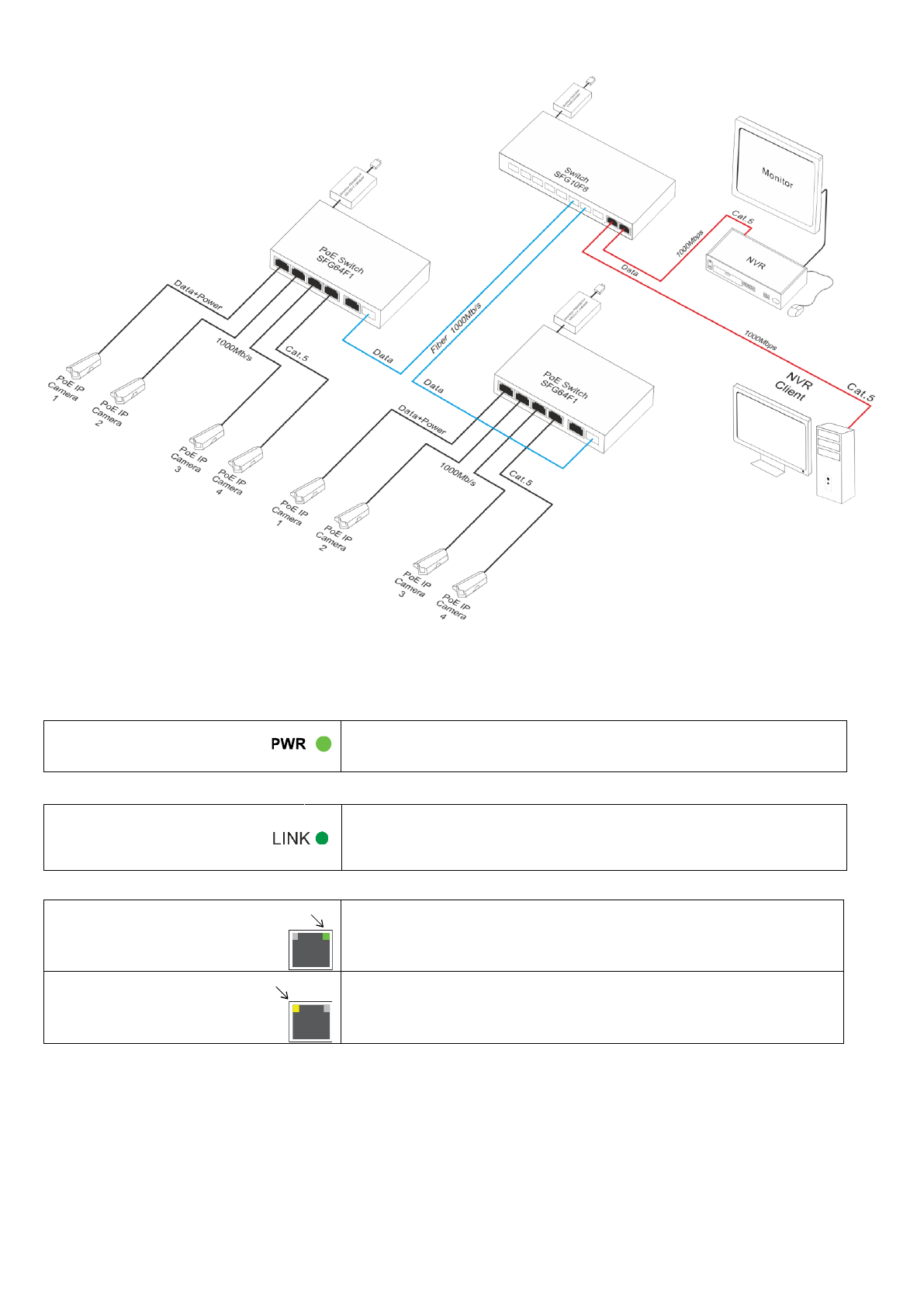

Przykłady podłączenia:
3. Sygnalizacja pracy.
Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a
DIODA LED ZIELONA (Power)
Sygnalizacja zasilania switch'a
Nie świeci - brak napięcia zasilania switch'a
Świeci - switch zasilany, poprawna praca
SYGNALIZACJA OPTYCZNA NA PORTACH SFP (1÷8)
DIODA LED ZIELONA (SFP)
Sygnalizacja stanu połączenia
urządzeń sieci LAN, oraz
transmisji danych.
Nie świeci - brak podłączonego urządzenia
Świeci - podłączone urzadzenie
Pulsuje - transmisja danych
SYGNALIZACJA OPTYCZNA NA PORTACH UP LINK
DIODA LED ZIELONA
Nie świeci - brak połączenia / podłączone urzadzenie 10/100Mb/s
Świeci - podłączone urzadzenie 1000Mb/s
DIODA LED ŻÓŁTA (LINK)
Sygnalizacja stanu połączenia
urządzeń sieci LAN
oraz transmisji danych
Nie świeci - brak transmisji danych
Świeci - podłączone urzadzenie 10/100/1000Mb/s
Pulsuje - transmisja danych
