Manual
16
Nº
pièce
Qté Nº réf. Description
Nº
pièce
Qté Nº réf. Description
1 1 247004
Support d’engrenage d’entrée 19 6 414861
Vis de fixation 1/4-20NC de 19,1 mm, tête creuse plate,
NYLOK
2 1 247005 Support d’engrenage intermédiaire 12v 20 6 416273 Vis 6-32NC de 9,5 mm, tête hexagonale creuse
1 247007 Support d’engrenage intermédiaire 24v 21 4 418018 Écrou - 1/4-20 NC, hex., butée élastique
3 1 247006 Support d’engrenage de sortie 22 4 418035 Écrou 3/8-16NC, hexagonal régulier, galvanisé
4 1 251110 Switch Assembly - 12 ft 23 4 418177 Rondelle de blocage 3/8, sect. milieu, galvanisée
5 1 251169 Câble - 24 m x 6 mm 24 4 418181 Rondelle plate 3/8, SAE, galvanisée
6 1 278039 Solénoïde - 12v 25 1 442207 Joint
1 278040 Solénoïde - 24v 26 1 444048 Roue solaire de sortie
7 1 296285 Frein 27 2 448061 Barre d’ancrage
8 1 332143 Tambour - Câble 28 1 448071 Ancrage du câble
9 1 334143 Couronne d’engrenage 29 1 458131 Palier d’extrémité/moteur - 12v
10 1 334145 Roue solaire intermédiaire - 12v 1 458132 Palier d’extrémité/moteur - 24v
1 334147 Roue solaire intermédiaire - 24v 30 1 470050 Goupille cylindrique - 1/8 po de diamètre, 5/8 po de long
11 1 334153 Roue solaire d’entrée 31 1 470053 Goupille cylindrique - 1/8 po de diamètre, 3/8 po de long
12 1 338249 Palier d’extrémité 32 1 477002 Rondelle de blocage
13 2 412056 Bague – enrouleur 33 1 477013 Anneau de came
14 1 412061 Bague – mandrin 34 2 477004 Moitié de bague
15 1 413018 Couvercle du logement de l’engrenage 35 1 479007 Dispositif de retenue – couronne d’engrenage
16 4 414316
Vis de fixation 3/8-16NC de 31,8 mm, tête hexagonale,
galvanisée, classe 5
36 6 494077
Ressort
17 4 414829
Vis d’assemblage - 1/4-20 NC x 1 po (long), noire, tête
ronde à pans creux
37 3 518020
Rondelle de butée
18 1 414830 Vis de fixation 1/4-20NC de 9,5 mm, tête creuse 38 1 518027 Disque de butée
39 1 452005 Manette de Commande

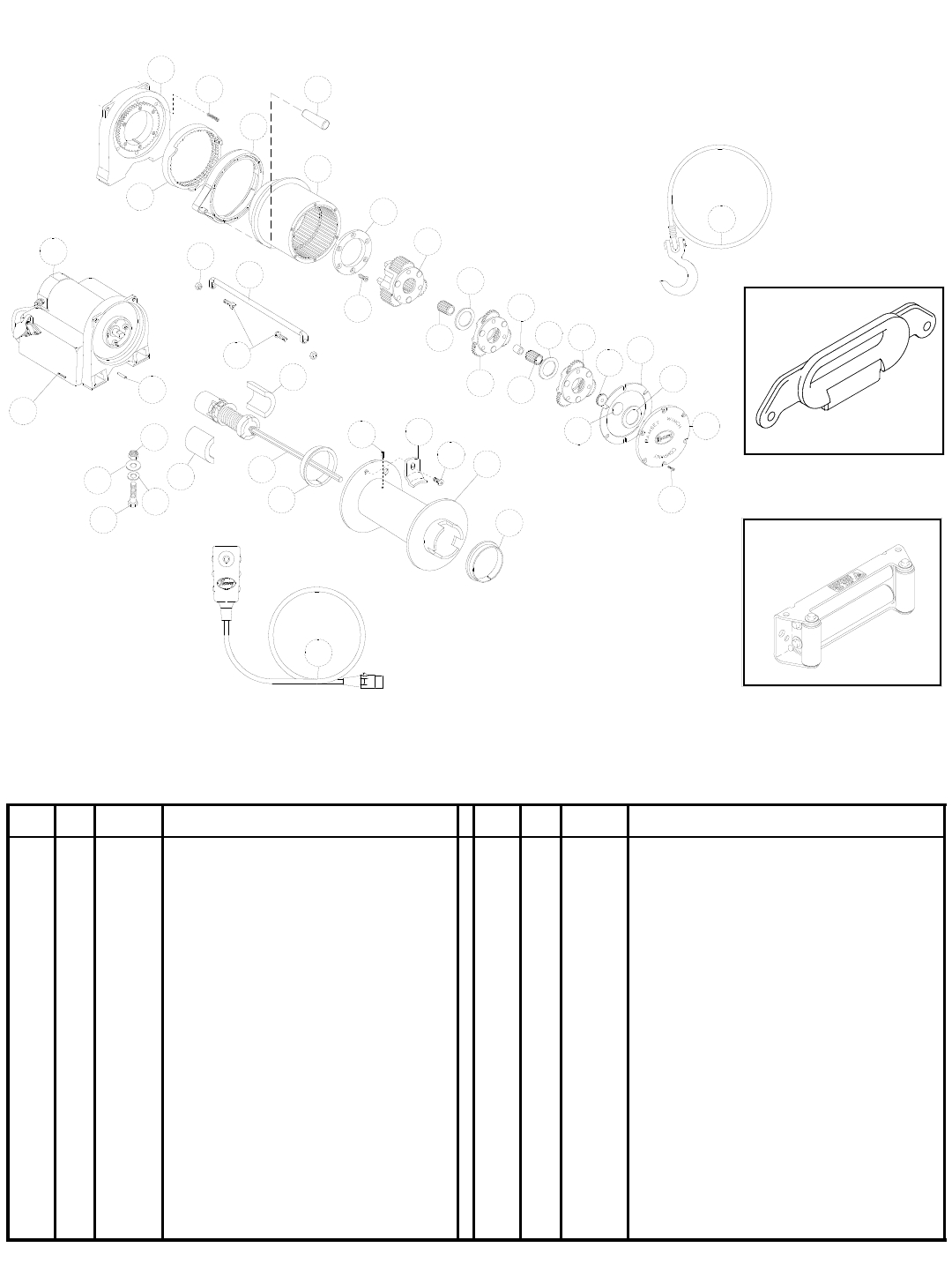

Liste des pièces du treuil REP 5000
14
3
15
25
11
21
34
17
22
34
13
23
24
16
8
33
37
37
37
27
7
4
20
1
26
39
12
38
2
10
13
36
35
19
32
9
31
28
18
29
30
6
5
Livré Avec Le REP 5000H
Visserie Incluse Avec Le Treuil
Livré Avec Le REP 5000R
Visserie Incluse Avec Le Treuil
REP 5000
Guide-Câble
À Écubier
#251150
Guide-Câble
À Rouleaux
#251151
