User Manual

2
MODEL TMPCN - QUICK DISCONNECT STANDARD CONNECTORS
GENERAL DESCRIPTION
Standard Connectors are for use with the Standard Quick Disconnect TC
Probes. They are available in both male and female termination, and include a
“write on label” for easy identification. The female standard connector is a
universal connector, meaning it can be used to terminate male versions of both
the standard and miniature connector.
SPECIFICATIONS
1. CONNECTOR BODY MATERIAL: Glass Filled Nylon, for temperature
ranges of -29 to 220º C. (-20 to 428 °F)
2. CONNECTOR BODY COLOR: ANSI color coded
3. WIRE GAGE: Accepts stranded or solid wire up to 14 AWG
4. WIRE TERMINATION: Combination Phillips/Slot Screws
ORDERING INFORMATION
Accessories
0.10 DIA.
0.16
0.19
0.44
0.47
1.31
0.59
0.50
(12.7)
(15.0)
(33.3)
(2.5)
(11.9)
(4.1)
(4.8)
(11.2)

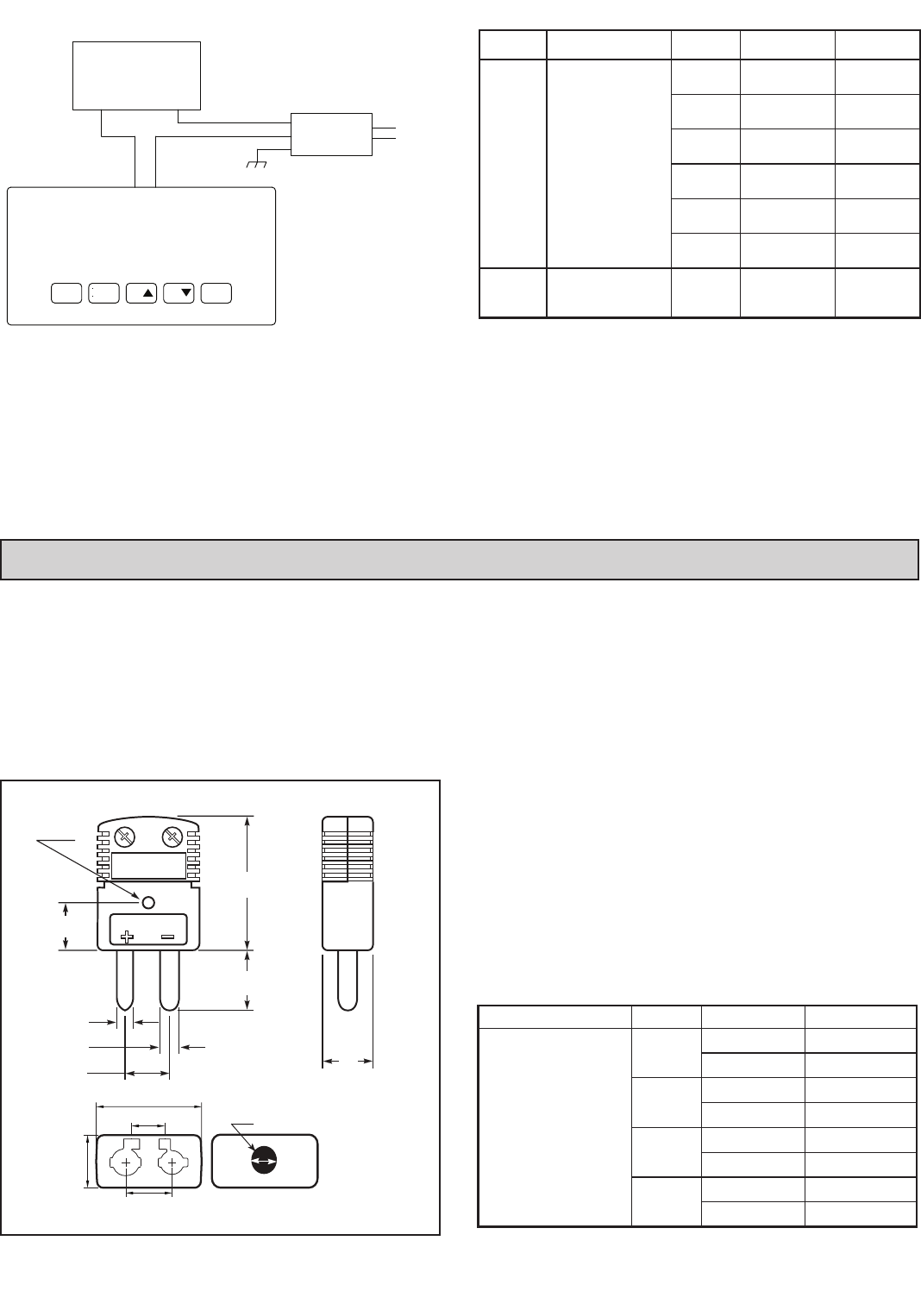

FRONT & REAR VIEW OF FEMALE
MALE AND FEMALE HAVE
THE SAME BODY DIMENSIONS
0.31 (7.9)
1.0 (25.4)
0.44 (11.2)
0.5
(12.7)
0.22 (5.6)WIRE ACCESS
HOLE
DIMENSIONS In inches (mm)
DESCRIPTION TYPE TERMINATION PART NUMBER
STANDARD
CONNECTOR
K
MALE TMPCNS01
FEMALE TMPCNS02
T
MALE TMPCNS03
FEMALE TMPCNS04
E
MALE TMPCNS05
FEMALE TMPCNS06
J
MALE TMPCNS07
FEMALE TMPCNS08
ORDERING INFORMATION
MODEL NO. DESCRIPTION
TEMPERATURE
RANGE
PART NUMBER
TMPTR
TMPT
J
J
T
T
K
-
K
-18 to 538 °C
(0 to 1000 °F)
-18 to 121 °C
(0 to 250 °F)
-18 to 399 °C
(0 to 750 °F)
-18 to 121 °C
(0 to 250 °F)
2 to 569 °C
(36 to 1056 °F)
-18 to 1093 °C
(0 to 2000 °F)
TMPTRN06
TMPTRN05
TMPTRN04
TMPTRN03
TMPTRN02
TMPTRN07
TMPTRN01
TC
ANSI TYPE
-18 to 538 °C
(0 to 1000 °F)
TC TRANSMITTER
WITH FEMALE
CONNECTOR
RTD TRANSMITTER
WITH FEMALE
CONNECTOR
Covered by US and Foreign Patents.
TMPT
EXTERNAL POWER
COMM
+VDC
8.8.8.8.8
PAR
DSP
C
2F F1
RST
RED
BLACK
COMM. CURRENT
WHITE
MAX
MIN
TOT
SP1 SP2 SP3 SP4
PROCESS METER
}
TC
or
RTD
WIRING CONNECTION
