Regolazione della campanatura sull'asse posteriore:

Come per l'asse anteriore, la regolazione della cam-

panaturasiesegueagendosull'astalettata(A)del

braccio trasversale superiore.

Svitare la vite (B) da dietro per consentire la regola-

zione del braccio trasversale.

Sul supporto posteriore dell'ammortizzatore (C) e sul

fusoasnodo(D)sonopresentivaripuntidissaggio

per il braccio trasversale.

Seilbracciotrasversalevenissessatoaunpuntodi-

verso, l'inclinazione delle ruote cambierebbe durante

l'estensione e la compressione dell'ammortizzatore.

Il produttore ha già eseguito la regolazione ottimale

per il veicolo e pertanto non è necessario apportare

nessuna variazione.

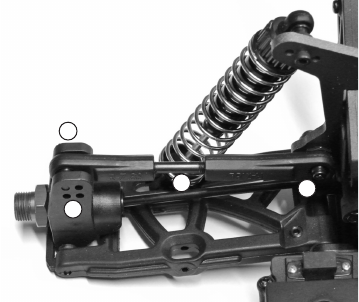

Figura 10
