User manual

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie
dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimpri-
mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
© Copyright 2017 by Conrad Electronic SE. 301113_14_15_V2_0717_02_VTP_m_fr
50 W
8 W
38 = 8 + 8 + 8 + 4 + 4 + 4 + 1 + 1
100V
COM
8 W 8 W 4 W 4 W 4 W 1 W 1 W
La puissance totale réglée de tous les haut-parleurs ne doit cependant pas dépas-
ser la puissance de sortie maximale de l’amplicateur ELA 100 V.

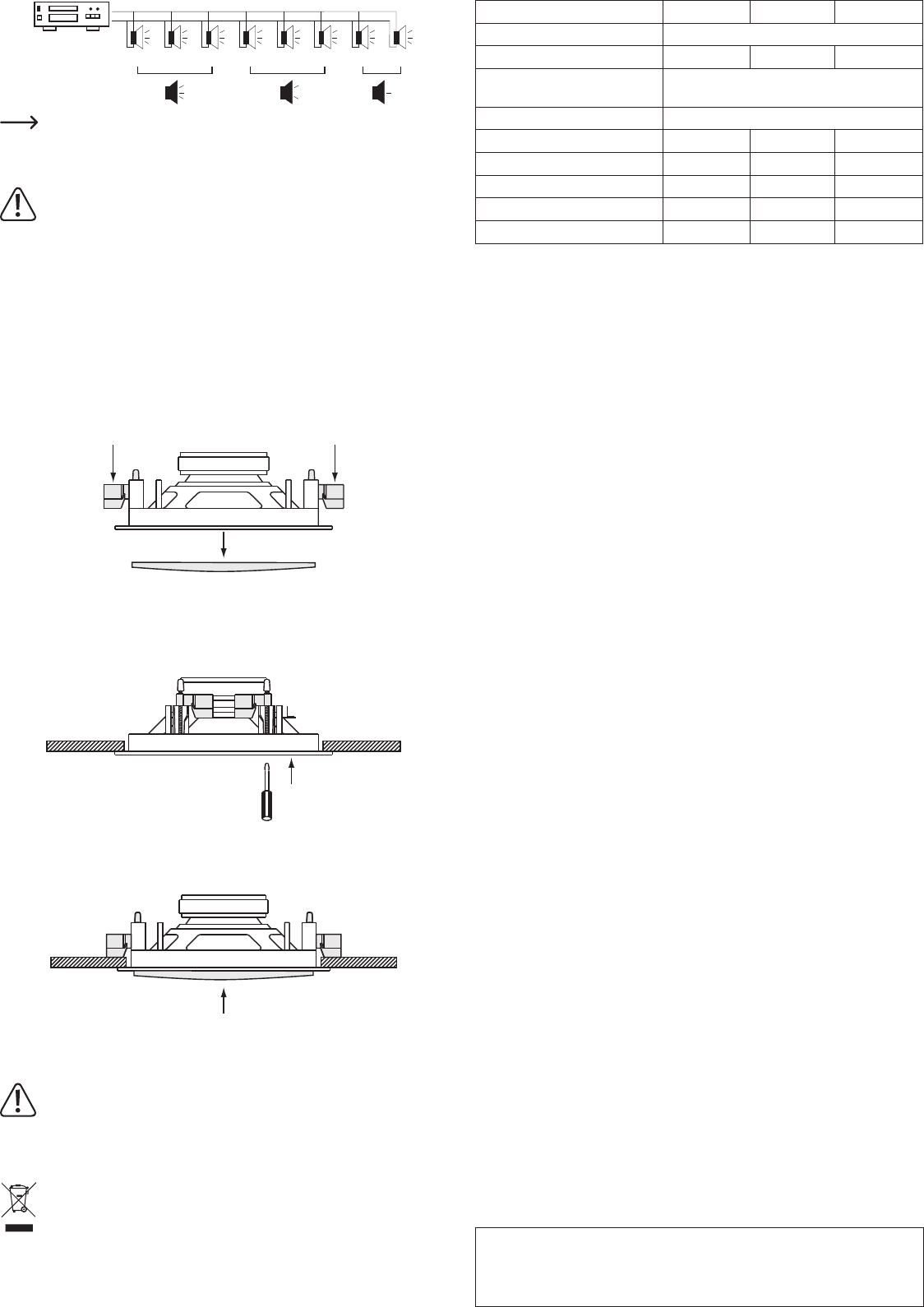

Montage
Évitez de placer le haut-parleur encastrable ELA à proximité directe d’écrans
comme une télévision ou un moniteur d’ordinateur. Le champ magnétique produit
par le haut-parleur risque de perturber l‘image.
Veillez à ce que la surface de montage puisse supporter le poids de l‘enceinte.
L‘enceinte doit être xée de façon sûre an d‘éviter qu‘elle ne tombe et risque ainsi
de blesser quelqu‘un.
• Assurez-vous que l´emplacement de montage soit sufsamment profond.
• Tracez, à l´aide du modèle fourni, l´ouverture nécessaire sur la surface de montage.
• Découpez en sciant l´ouverture d´emplacement.
• Tournez les trois blocs de xation dans le sens horaire jusqu’à l’enclenchement de sorte que
le haut-parleur entre dans l’ouverture d’emplacement.
• Retirez avec précaution la grille-écran de haut-parleur en la faisant ressortir du cadre du
haut-parleur à l´aide d´un tournevis n ou d´un outil similaire.
• Encastrez le haut-parleur dans l´ouverture d´emplacement et serrez à fond les trois vis de
xation dans le cadre du haut-parleur. Le vissage fait automatiquement sortir les petits blocs
de xation, ces derniers xent correctement le haut-parleur.
• Replacez la grille-écran sur le haut-parleur.
Entretien et nettoyage
N‘utilisez en aucun cas de nettoyants agressifs, d‘alcool de nettoyage ou de so-
lutions chimiques car ces produits pourraient attaquer le boîtier ou nuire au bon
fonctionnement de l‘appareil.
Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.
Élimination
Les appareils électroniques sont des objets recyclables et ils ne doivent pas être
éliminés avec les ordures ménagères. Procédez à l‘élimination du produit au terme
de sa durée de vie conformément aux dispositions légales en vigueur.
Données techniques
Modèle CL-130RT CL-165RT CL-200RT
Impédance mode Hi 8 ohms
Résistance en mode Hi 20/45 W 30/80 W 45/120 W
Niveaux de puissance mode
ELA de 100 V
1/2/4/8/15 W
Impédance mode ELA de 100 V 10 k / 5 k / 2,5 k / 1,25 k / 667 Ohm
Gamme de fréquences 50-21 000 Hz 40-21 000 Hz 30-21 000 Hz
Pression acoustique 86 dB/1 W/1 m 87 dB/1 W/1 m 87 dB/1 W/1 m
Diamètre de montage 167 mm 180 mm 222 mm
Profondeur de montage 71 mm 71 mm 93 mm
Force des surfaces de montage 9-25 mm 9-25 mm 9-25 mm
