Use and Care Guide

Rev-A-Shelf , LLC • 2409 Plantside Drive
Jeersontown, KY 40299 • 800-626-1126 • www.rev-a-shelf.com
Installation Instructions
444/448 Series Pull-Out Base Organizers
Instrucciones de instalación
Serie 444/448 Organizadores deslizantes para armarios-base
Directives d’installation
Série 444/448 Base de rangement coulissante
Directives d’installation
Série 444/448
Base de rangement coulissante

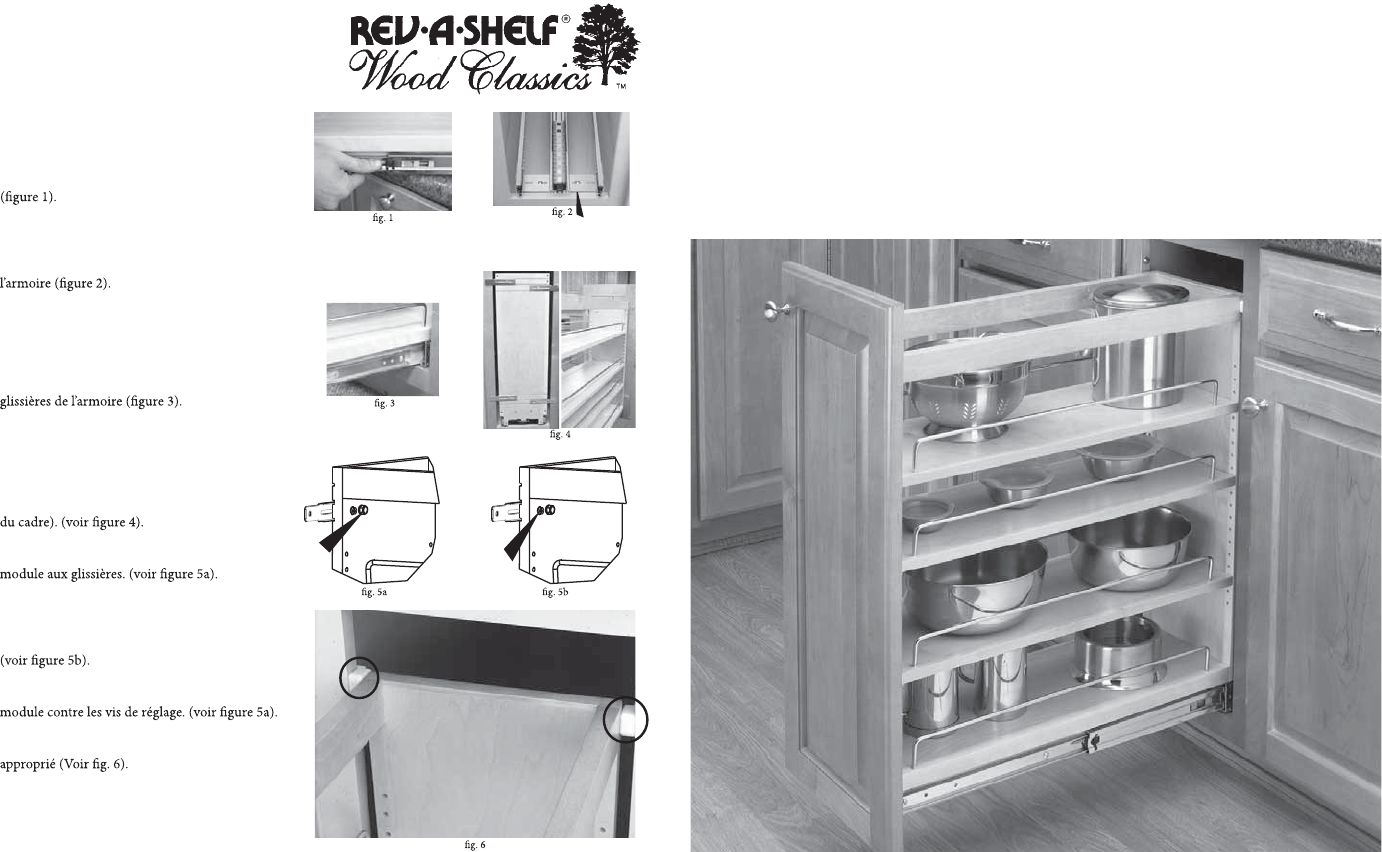

1. Dégager l’ensemble de glissières de l’armoire
de la base coulissante en
appuy ant sur les leviers de dégagement
des deux glissières verticales et en retirant
la base de l’ensemble de glissières
2. Centrer l’ensemble de glissières de l’armoire
sur le fond de l’armoire à 22 mm (⅞ po)
du rebord extérieur avant de
3. Attacher l’ensemble de glissières de
l’armoire au fond de l’armoire avec les
vis fournies.
4. Glisser la base coulissante dans l’ensemble de
5. Attacher la porte à la base.
Remarque. Utiliser les supports de montage
de porte réglables pour faciliter le
montage sur la partie épaisse de la porte
(le devant du module doit s’aligner sur le devant
6. De’tachez l’T-E’crou qui maintient le devant du
7. Serrer les vis de réglage (poussant ainsi le
support de montage vers l’extérieur) jusqu’à ce
que le module se trouve dans la position désirée.
8. Serrer l’T-E’crou vis centrale pour bloquer le
9. Utilisé le roulement fourni pour l’alignement
I-448-TRI-R
Rebord avant du support de
montage des glissières de
l’armoire
[⅞”] = 22 mm
1/08
Vis
d’approche
T-E’crou
