Data Sheet

Kleingehäuse
11Kleingehäuse KX/Technik im Detail
Kleingehäuse KX, Edelstahl
Bus-Gehäuse KX
Best.-Nr.
KX
Breitenmaße
mm
Höhenmaße
mm
Tiefenmaße
mm
B1 B2 B3 B4 B5 B6 H1 H2 H3 H4 H5 H6 N T1 T3
1583.000 200 199 177 159,5 175,5 160 300 299 277 25 83 260 2 80 63,5
1585.000 400 399 377 359,5 375,5 360 200 199 177 25 83 160 2 120 103,5
1586.000 600 599 577 559,5 575,5 560 200 199 177 75 133 160 6 120 103,5
40
12.5
Ø 4.6
N x 12.5 = H4
M6
B4
B3
B2
T3
B6
H6
45
Y
14
H3
T3
3
20
H2
T1
1
2
B1
B4
B5
Ø 22
23.4
A
A
B B
H4
H5
H1
X
23.4

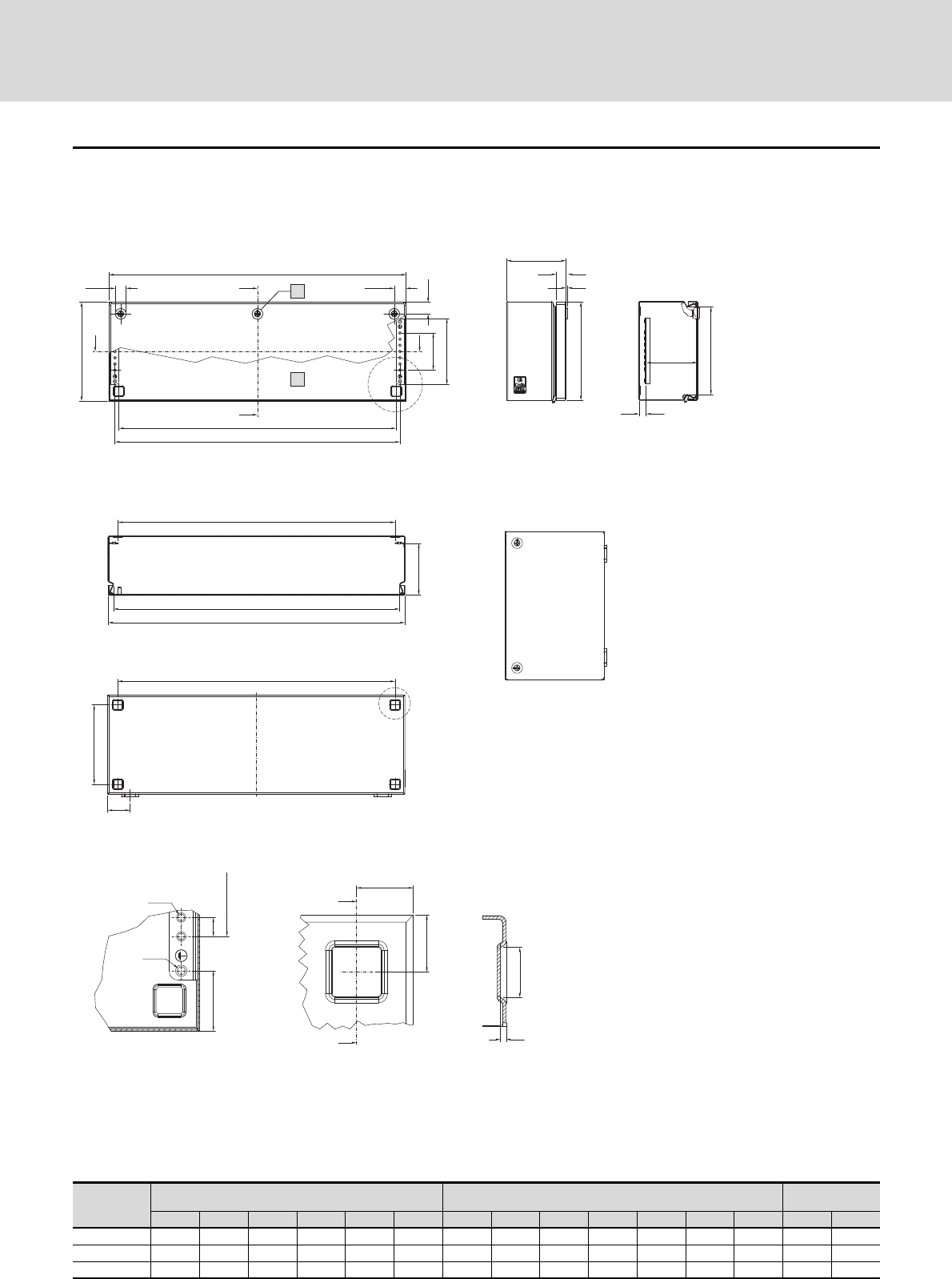

Schnitt A – A
Schnitt B – B KX 1583.000
Deckel um 90° gedreht
Schrank
B1 = Gehäusebreite (Gesamtbreite)
B2 = Deckelbreite
B3 = Lichte Breite Gehäuseöffnung
B4 = Lichte Breite zwischen L-Winkeln
B5 = Achsabstand der Montagebohrungen in
den L-Winkeln
B6 = Befestigungsabstand Gehäuse
H1 = Gehäusehöhe (Gesamthöhe)
H2 = Deckelhöhe
H3 = Lichte Höhe Gehäuseöffnung
H4 = Gesamthöhe 25 mm-Lochraster
H5 = Lichtes Maß L-Winkel
H6 = Befestigungsabstand Gehäuse
N = Anzahl 25 mm-Lochraster
T1 = Gesamttiefe
T3 = Einbautiefe (Abstand Deckelinnenseite
zum L-Winkel)
Einzelheit X
□ 17.7
2
20
20
C
C
Einzelheit Y Schnitt C – C
 Nur bei KX 1586.000
 Innenansicht
