Data Sheet
Table Of Contents
Kleingehäuse
7Kleingehäuse KX/Technik im Detail
Kleingehäuse KX, Stahlblech
E-Box KX
Best.-Nr.
KX
Breitenmaße
mm
Höhenmaße
mm
Tiefenmaße
mm
Montageplatte
mm
B1 B2 B3 B6 B8 B9 N H1 H2 H3 H6 H7 H8 T1 T3 F G
1545.000 150 148 127,7 110 25 83 2 300 298 277,7 260 275 259 80 60,9 125 285
1546.000 200 198 177,7 160 75 133 6 200 198 177,7 160 175 159 80 60,9 175 185
1547.000 200 198 177,7 160 75 133 6 400 398 377,7 360 375 359 80 60,9 175 385
1548.000 150 148 127,7 110 25 83 2 300 298 277,7 260 275 259 120 100,9 125 285
1549.000 200 198 177,7 160 75 133 6 200 198 177,7 160 175 159 120 100,9 175 185
1550.000 200 198 177,7 160 75 133 6 400 298 377,7 360 375 359 120 100,9 175 385
1551.000 150 148 127,7 110 25 83 2 150 148 127,7 110 125 109 80 60,9 125 135
1552.000 200 198 177,7 160 75 133 6 300 298 277,7 260 275 259 80 60,9 175 285
1553.000 150 148 127,7 110 25 83 2 150 148 127,7 110 125 109 120 100,9 125 135
1554.000 200 198 177,7 160 75 133 6 300 298 277,7 260 275 259 120 100,9 175 285
1555.000 300 298 277,7 260 175 233 14 300 298 277,7 260 275 259 120 100,9 275 285
1556.000 300 298 277,7 260 175 233 14 400 398 377,7 360 375 359 120 100,9 275 385
1557.000 200 198 177,7 160 75 133 6 500 498 477,7 460 475 459 120 100,9 175 485
1574.000 200 198 177,7 160 75 133 6 300 298 277,7 260 275 259 155 135,9 175 285
1575.000 300 298 277,7 260 175 233 14 300 298 277,7 260 275 259 155 135,9 275 285
1576.000 380 378 357,7 340 275 333 22 300 298 277,7 260 275 259 155 135,9 275 365
1577.000 300 298 277,7 260 175 233 14 400 398 377,7 360 375 359 155 135,9 275 385
1578.000 300 298 277,7 260 175 233 14 600 598 577,7 560 575 559 155 135,9 275 585
1579.000 300 298 277,7 260 175 233 14 800 798 777,7 760 775 759 155 135,9 275 785
Schrank
B1 = Gehäusebreite (Gesamtbreite)
B2 = Türbreite
B3 = Lichte Breite Gehäuseöffnung
B6 = Befestigungsabstand Gehäuse
B8 = Gesamtbreite 12,5 mm-Lochraster
B9 = Lichtes Maß L-Winkel
N = Anzahl 12,5 mm-Lochraster
H1 = Gehäusehöhe (Gesamthöhe)
H2 = Türhöhe
H3 = Lichte Höhe Gehäuseöffnung
H6 = Befestigungsabstand Gehäuse
H7 = Achsabstand der Montagebohrungen in
den L-Winkeln
H8 = Lichte Höhe zwischen L-Winkeln
T1 = Gesamttiefe
T3 = Einbautiefe (Abstand Türinnenseite zur
Montageplatte)

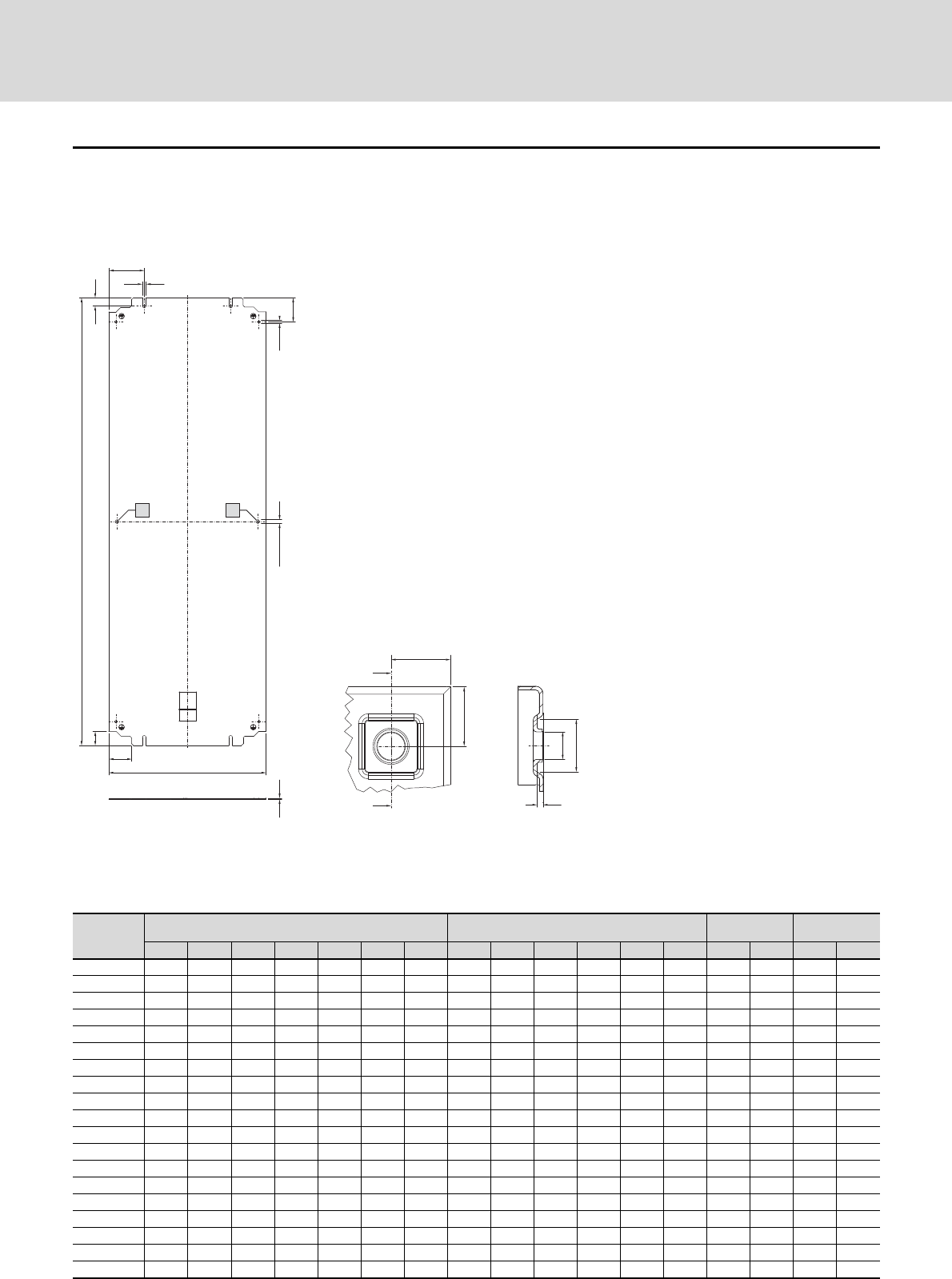

Montageplatte
F = Montageplattenbreite
G = Montageplattenhöhe
62.5
40.5
G
6.6
F
25
42.5
14.5
Ø 5.2Ø 6.6 (2x)2
6 6
20
20
C
C
□ 17.7
Ø 9.25
2
Einzelheit Y Schnitt C – C
Montageplatte
