Data Sheet

Kleingehäuse
9Kleingehäuse KX/Technik im Detail
Kleingehäuse KX, Edelstahl
Klemmenkästen KX
□ 17.7
2
20
20
C
C
40
Ø 4.6
12.5
N x 12.5 = H4
M6
B4
B3
B2
T3
B6
H6
Y
14
T3
H3
3
T1
H2
20
1
23.4
B B
A
A
Ø 22
X
B1
B4
B5
H1
H4 H5
23.3
Best.-Nr. KX
Breitenmaße mm Höhenmaße mm Tiefenmaße mm
B1 B2 B3 B4 B5 B6 H1 H2 H3 H4 H5 H6 N T1 T3
1560.000 150 149 127 109,5 125,5 110 150 149 127 25 83 110 2 80 63,5
1561.000 300 299 277 259,5 275,5 260 150 149 127 25 83 110 2 80 63,5
1562.000 200 199 177 159,5 175,5 160 200 199 177 75 133 160 6 80 63,5
1563.000 300 299 277 259,5 275,5 260 200 199 177 75 133 160 6 80 63,5
1564.000 150 149 127 109,5 125,5 110 150 149 127 25 83 110 2 120 103,5
1565.000 200 199 177 159,5 175,5 160 200 199 177 75 133 160 6 120 103,5
1566.000 300 299 277 259,5 275,5 260 200 199 177 75 133 160 6 120 103,5
1567.000 300 299 277 259,5 275,5 260 300 299 277 175 233 260 14 120 103,5
1568.000 400 399 377 359,5 375,5 360 200 199 177 75 133 160 6 120 103,5
1569.000 400 399 377 359,5 375,5 360 300 299 277 175 233 260 14 120 103,5

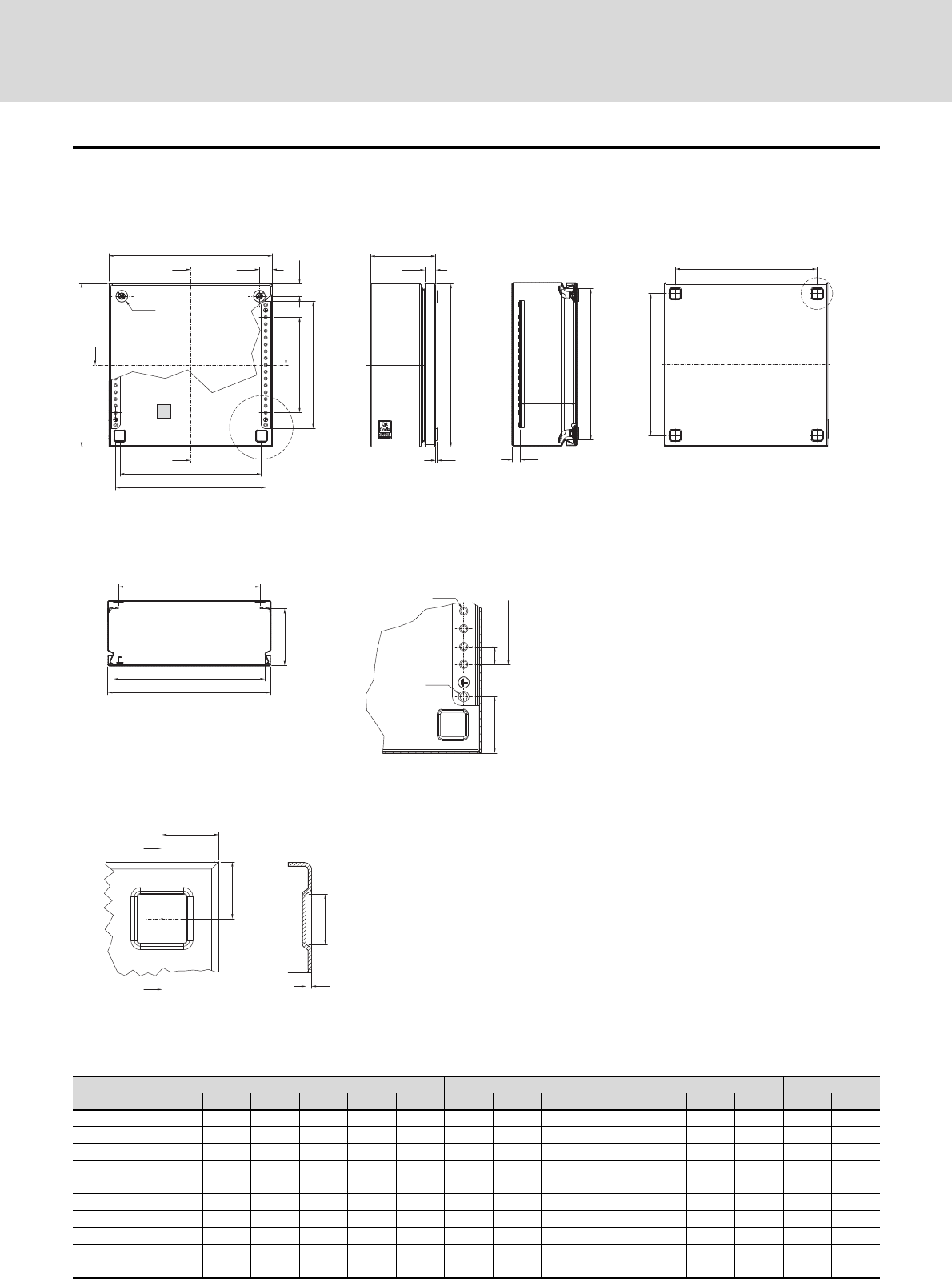

Schnitt A – A
Schnitt B – B
Einzelheit Y Schnitt C – C
Einzelheit X Schrank
B1 = Gehäusebreite (Gesamtbreite)
B2 = Deckelbreite
B3 = Lichte Breite Gehäuseöffnung
B4 = Lichte Breite zwischen L-Winkeln
B5 = Achsabstand der Montagebohrungen
in den L-Winkeln
B6 = Befestigungsabstand Gehäuse
H1 = Gehäusehöhe (Gesamthöhe)
H2 = Deckelhöhe
H3 = Lichte Höhe Gehäuseöffnung
H4 = Gesamthöhe 25 mm-Lochraster
H5 = Lichtes Maß L-Winkel
H6 = Befestigungsabstand Gehäuse
N = Anzahl 25 mm-Lochraster
T1 = Gesamttiefe
T3 = Einbautiefe (Abstand Deckelinnenseite
zum L-Winkel)
 Innenansicht
