Operation Manual

– English – Deutsch
NZ3200 - AXIS ERGO V1110 41

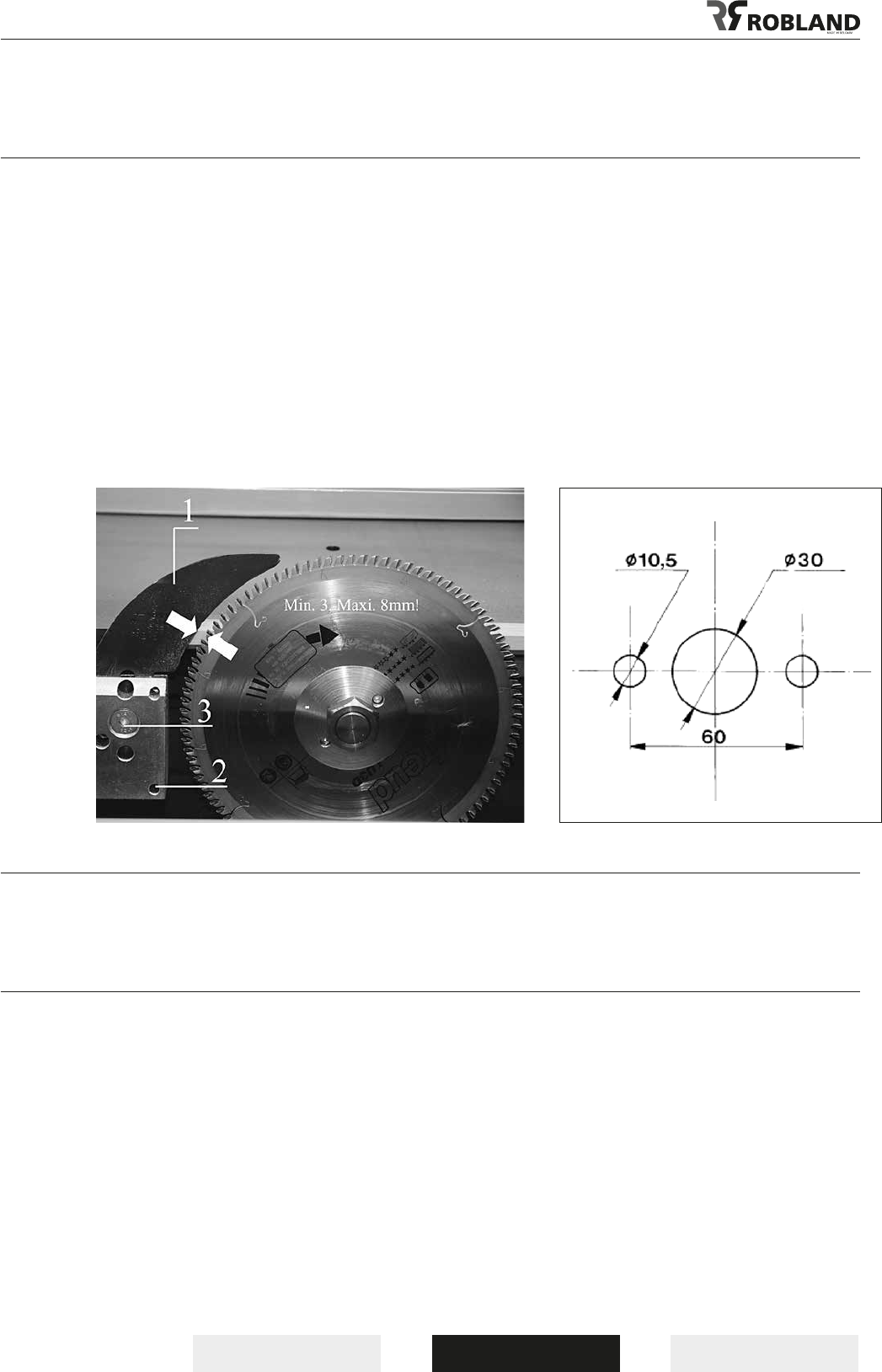

Verwendung und Einstellen des
Spaltkeiles (Fig.10)
ACHTUNG:
Vor dem Einstellen oder Wechseln von Spaltkeilen muss der Hauptschalter immer auf “0” gestellt
werden.
Die beiden mitgelieferten Spaltkeile sind nach den deutschen Vorschriften für Sägeblätter von 250-400
mm Durchmesser geeignet. Wenn Sie in Ihrer Maschine Sägeblätter mit abweichenden Abmessungen
verwenden, benötigen Sie dafür entsprechend passende Spaltkeile. Die diesbezügliche Vorschrift
lautet wie folgt :
Der Spaltkeil darf nicht dicker als die Schnittfugenbreite und nicht dunner als der Säge-
blattgrundkorper sein. Der Spaltkeil ist so einzustellen, dass er im Bereich der Schnitthöhe an jeder
Stelle der gesamten Schnitthöhe zwischen 3 und 8 mm liegt. Seine Spitze darf nicht tiefer liegen als
der Zahngrund des obersten Zahnes.
Bitte beachten Sie dies immer !
Spannen Sie den Spaltkeil (1) nach der Einstellung mit den Schrauben (2) fest (Drehmoment 60 Nm).
Schutzvorrichtung der unteren
Sägeblatt-Abdeckung
Die Zugriffsfensterläden der Blätter werden mit einem Sicherheitssystem, für den Schutz des Arbeiters,
bereitgestellt. Das System hat einen Halt-Schalter, der unermächtigtes Starten des Motors, mit einem
geöffneten Fensterladen, hindert. Für Verschluß des Bretts und die Maschine neu auf zu starten,
uberprüfen Sie, dass das Schloß auf der Seite geschlossen wird.
Fig.10 Fig.11
