Einstellung Hauptsägeblattes
und Vorritzers
Höhe einstellen (Fig.7)
- Ändern der Höhe des Hauptsägeblattes ist möglich mit der Hilfe von Druckknopf. (4 und 5). Um die
Gegenreaktion der Übersendung wiederzubekommen; stellen Sie immer die Höhe des Blattes ein,
in <<up>> Weise.
- Ändern der Höhe des Vorritzsägeblattes (g. 12) ist mit der Hilfe des Griffs (4) und der Schloß-Nuß
(3) möglich. Befreien Sie die Schloß-Nuß und drehen Sie den Griff (4) nach rechts um zu steigen
und nach links um zu senken. Nach Ergänzen der Höhe-Anpassung, schließen Sie die Schloß-
Nuß (3). Einmal drehen des Griffs entspricht einer Höhe-Anpassung des Vorritzsägeblattes von 3
mm.
Anpassung der Neigung (Fig.7)
Die Neigung des Hauptsägeblattes kann mit Hilfe von Druckknöpfen eingestellt werden. (7.7 und 8)
Die Neigung ist vergegenwärtigt auf dem Hinweis oder auf dem digitalen Schirm (Fig. 7-6) für die
mit diesem Teil ausgestatteten Maschinen. Die Vorritzsägeblätter neigen sich automatisch nach dem
Hauptblatt. Die Säge-Einheit kann in Winkeln von 45° und 90 ° eingestellt werden und an diese zwei
Punkten gibt es ein mechanischen Halt, durch die Fabrik bereitgestellt.
Ein Schloß-Griff erlaubt, das Blatt zu neigen, falls die Knöpfe nicht reagieren. Dieser Griff liegt an der
Rückseite von der Maschine.
Ausrichtung des Vorritzsägeblattes nach dem Hauptsägeblatt (Fig. 12, 15, 16)
Um einen netten Schnitt zu erreichen, ohne sich in den Innenteil einzumischen, ist es notwendig, dass
das Vorritzsägeblatt vollkommen zur Linie des Hauptsägeblattes ausgerichtet wird.
Für Anpassung in der kreuz-Richtung, drehen Sie den Griff (5) in der Richtung von den Schalter für
links und die andere Richtung für Anpassungen nach rechts. Nach diese Einstellung schließen Sie den
Griff (6). Das Vorritzsägeblatt ist ein Blatt in zwei Teilen, mit ergänzenden Platten, erlaubt eine Vielfalt
der Dicke, was Anpassung für jede Arbeitssituation möglich macht.
Anpassung in Bevorzugung eine Vorritz-Blatt-Dicke zu 0,05 mm mehr als das Hauptblatt. Nach diese
Einstellung, die Anpassungen prüfen; bis zu Erreichen eines vollkommenen Resultats. (Fig. 13 und 14)

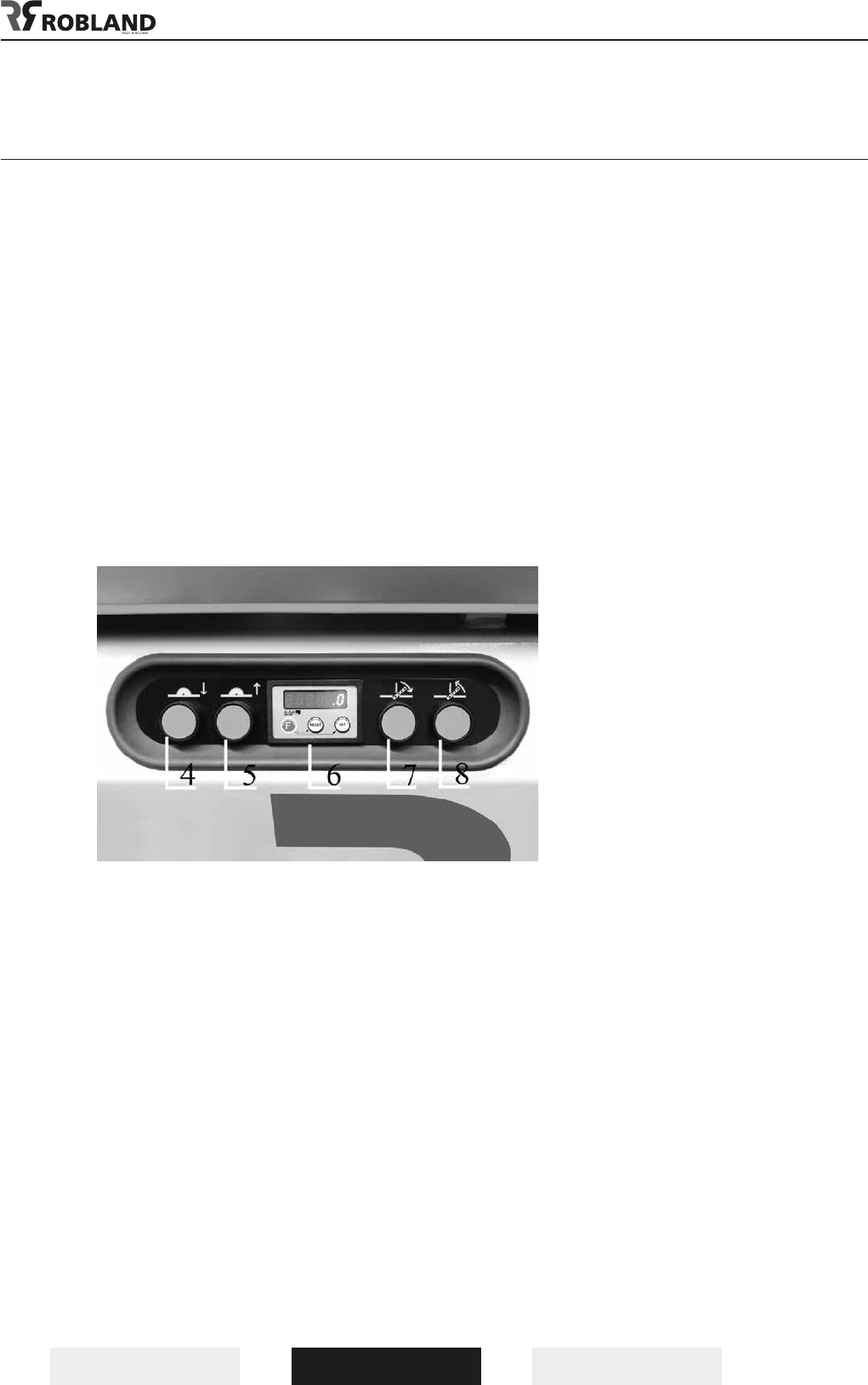

Fig.7
