1.3 Position der Ladestation
Es gibt zwei Möglichkeiten die Ladestation zu platzieren:
1.3.1 Innerhalb der Fläche (entlang des Begrenzungsdrahtes)
 Wählen Sie einen Platz, an dem Sie die Ladestation installieren möchten, und denken Sie dabei
an die Hinweise aus Abschnitt 1.2.
 Platzieren Sie die Ladestation an dem gewünschten Platz genau mittig auf dem
Begrenzungsdraht. Der Rammzaun muss in die Fläche weisen (Bild 1.13).
1.3.2 Extern (außerhalb der Fläche)
 Wählen Sie einen Platz an dem Robomow in der Station stehen und aufladen soll.
 Stellen Sie sicher, dass der Weg zum gewünschten Platz befahrbar ist und Robomow sich weder
an Höhenunterschieden noch ungeeignetem Boden festfahren kann.
 Der Boden zwischen Ladestation und Fläche sollte hart (ein Gehweg oder fester Grund) und
weder erdig noch sandig sein, damit Robomow nicht wegrutscht oder stecken bleibt.
 Der Weg zwischen Fläche und Station sollte frei von Hindernissen und Gegenständen sein.
 Der Engpass zwischen Station und Fläche sollte mit einem Dreieck beginnen, um die Chance zu
erhöhen, dass Robomow den Weg zur Station nicht befährt, während er die Fläche mäht (Scan);
ein Beispiel für das Dreieck sehen Sie in Bild 1.7.
 Das Abstandsmaß für den Engpass zur Ladestation beträgt 26cm (RoboRuler Innenmaß).
 Die Station sollte auf der rechten Seite des Enpasses installiert werden (vom Rasen aus).
WICHTIG: da die Kabel sehr eng zusammen liegen, können Sie die Drahtsensoren im Robomow
beeinflussen. Deshalb sollte die Ladestation nicht unbedingt mittig auf dem Draht installiert sein.
Verwenden Sie ggf. eine der äußeren Markierungen an der Station. Verschieben Sie die Station
also um 10-20 cm nach rechts.
 Die Station sollte mindestens 25cm vor dem Ende des externen Engpasses aufgestellt werden,
damit Robomow leicht in die Station hinein und aus ihr heraus fahren kann.

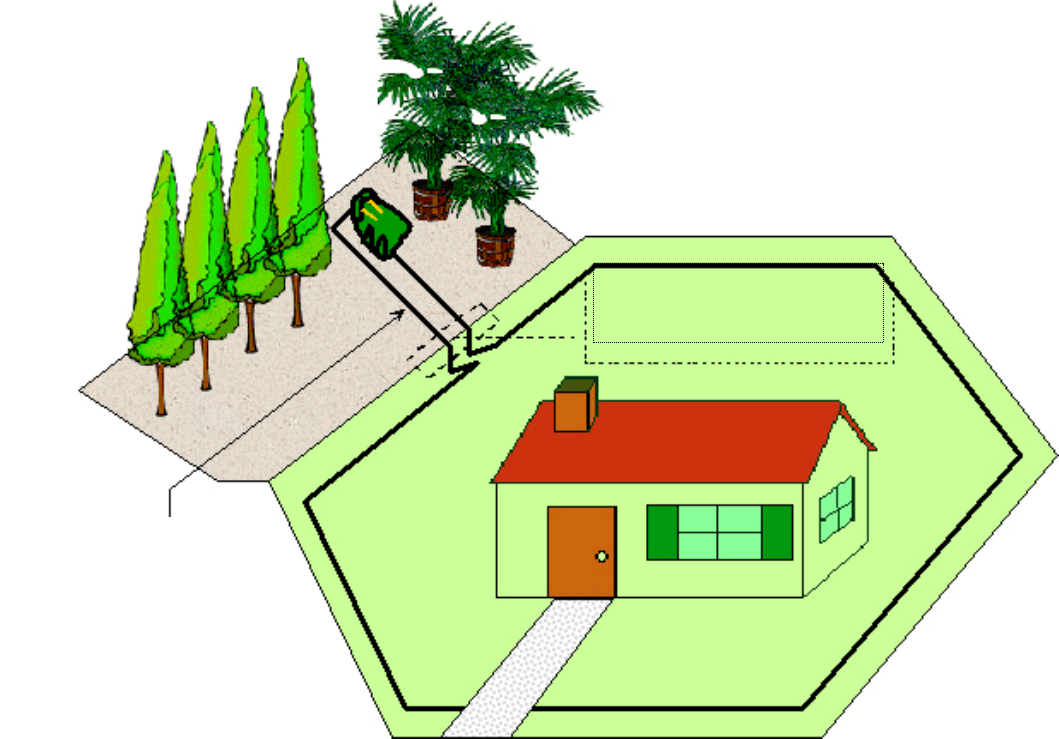

Bild 1.10 –
Extern installierte Ladestation
Ebener Druchgang zwischen dem
Rasen und dem angrenzenden
Bereich, ohne Höhenunterschiede
Harter Boden ohne Hindernisse,
so dass Robomow darauf fahren
kann, ohne zu rutschen.
