1.4 Begrenzungsdrahtinstallation
Nachdem Sie den Platz für die Station ausgewählt und die Installation geplant haben, können Sie damit
anfangen, den Begrenzungsdraht in der Dockzone zu verlegen.
1.4.1 Startpunkt
 Platzieren Sie die Station entsprechend Ihrem Plan
mit dem Rammschutz Richtung Fläche, wie in Bild
1.11 oder 1.13 dargestellt.
 Machen Sie ein Loch in die Mitte der Verpackung des
Drahtes und ziehen Sie das Ende mit dem
Anschlussstecker heraus; Der Stecker ist bereits in
richtiger Polarität angeschlossen (siehe Bild 1.12).
 Die Plastikverpackung des Drahtes ist als
Kabelspender konstruiert; nehmen Sie diese also
nicht komplett ab.
 Befestigen Sie den Draht mit dem ersten Nagel dort,
wo die Ladestation stehen soll; lassen Sie 30cm
Draht vor dem ersten Nagel stehen, um die
Installation am Ende damit abzuschließen (siehe Bild
1.13).
 Beginnen Sie nun mit der Drahtverlegung gegen den
Uhrzeigersinn (siehe Bild 1.13).
 Ziehen Sie nach und nach mehr Draht aus der Packung und legen Sie ihn lose entlang der Rasenkante.
Bleiben Sie in der richtigen Richtung, wie in Bild 1.13 dargestellt.

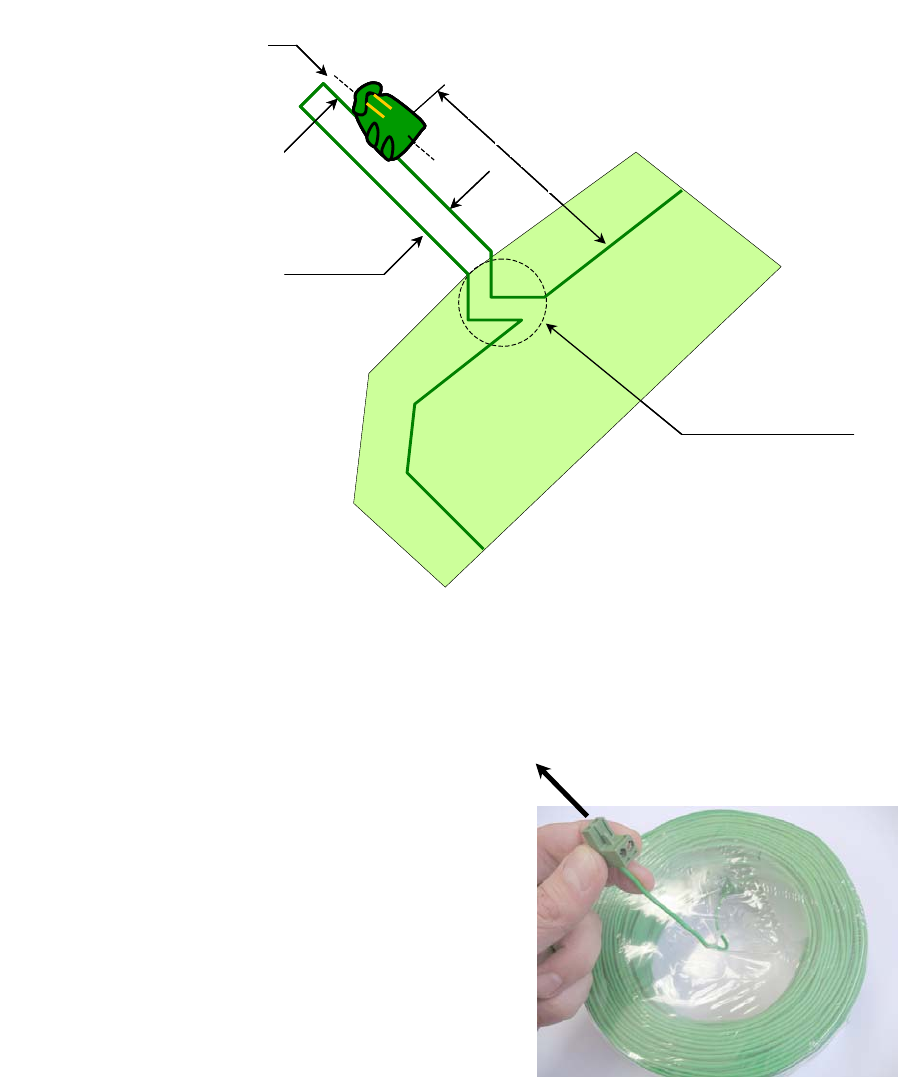

Bild 1.12 – Ziehen Sie den Draht aus
der Plastikhülle. Entfernen Sie die Hülle
nicht - sie ist als Kabelspender gedacht.
