Operation Manual

26
Wires leading from the perimeter
to the Perimeter Switch are
adjacent and touching.
5 meters
low voltage
cable
Indoor Power
Supply
Zone A
The Perimeter Switch MUST be
mounted vertically in order
to maintain its’ water resistance
Wires leading from the perimeter
to the Perimeter Switch are
adjacent and touching.
5 meters
low voltage
cable
Indoor Power
Supply
Zone A
The Perimeter Switch MUST be
mounted vertically in order
to maintain its’ water resistance
Draht endgültig auf dem Boden befestigen
 Nach erfolgreichem Test der Ladestation und der Drahtposition gehen Sie entlang des Drahtes zurück
und schlagen Sie dort Rasennägel ein, wo der Draht nicht fest auf dem Boden liegt. Überall dort, wo
der Draht locker anliegt oder sich sogar wölbt, sollte er straff gezogen und mit Rasennägeln am Boden
befestigt werden (Entfernung zwischen zwei Rasennägel auf Geraden rund 0,5 bis 1 Meter, in Kurven
benutzen Sie mehr Rasennägel).
1.7 Installation einer Zone ohne Ladestation
Hinweis: Das Einrichten einer Zone, die nicht mit der Ladestation verbunden ist, erfordert einen
Signalgeber (erhältlich als Zubehör – siehe Kapitel 7: Zubehör).
1.7.1 Position des Signalgebers
 Wählen Sie einen geeigneten Platz außerhalb der Fläche der Zone, am besten einen der für Sie leicht
zugänglich ist.
 Der Signalgeber muss vertikal montiert werden um sicher zu stellen das er wasserdicht bleibt. Am
besten geeignet ist ein trockener, schattiger Ort.
 Der Begrenzungsschalter wird mit einem Netzteil für Innenräume geliefert (Bild 1.36).
1.7.2 Installieren des Signalgebers
 Der Anschluss des Signalgebers ist für schnelles An- und Abstecken entworfen, was Ihnen erlaubt, den
Signalgeber für mehrere verschiedene Zonen zu verwenden.
 Er wird mit einem langen Pfahl geliefert, der an der Rückseite befestigt werden kann. Damit ist es noch
leichter, den Signalgeber in einer Zone abzustecken, bei der nächsten Zone einfach erneut in den Boden
zu stecken und dann an den Draht anzustecken (Bild 1.37).
 Zusätzlich kann der Signalgeber auch an einer Wand angeschraubt werden, (z.B. Hauswand oder
Gartenmauer). Zum Anschrauben werden einfach Schrauben durch die Löcher in der hinteren Haube
des Schalters gedrückt und an einer Wand festgeschraubt (Bild 1.38).

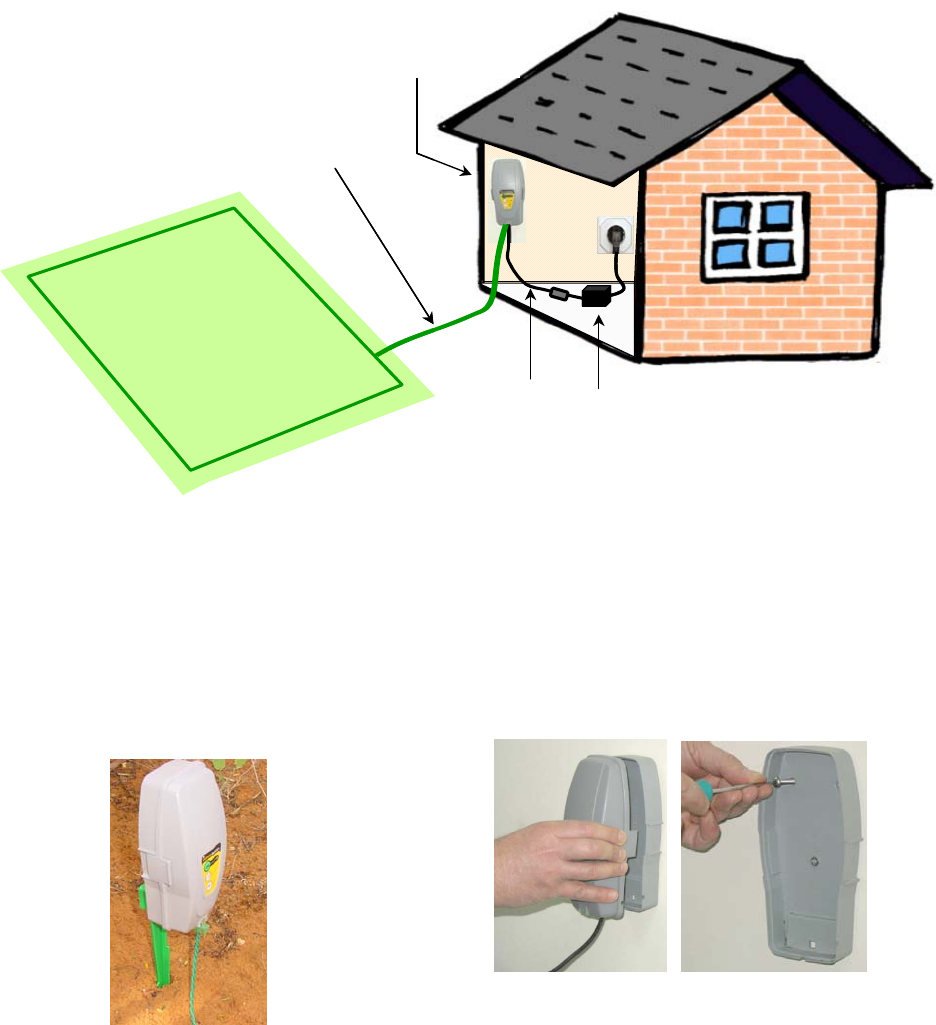

Bild 1.36
Position des
Signalgebers
Bild 1.37
Signalgeber
mit Pfahl
Zum Öffnen
drücken Sie die
Seiten zusammen
Montieren Sie den Schalter durch die
drei Schraubenlöcher in der Haube
Bild 1.38
Netzteil für
Innenbereich
2 Mete
r
Niedrigspan-
nungskabel
Die Kabel vom Draht zum
Signalgeber liegen aneinander
und berühren sich.
Der Signalgeber MUSS senkrecht
montiert werden, um seine Beständig-
keit
g
e
g
en Wasser zu erhalten.
