Operation Manual

27
Bild 1.40
Festschrauben der Draht-
enden im Anschlussstecker
Bild 1.41
Anschlussstecker am
Signalgeber
Using a small flat
blade screwdriver,
tighten the screw
to secure the perimeter
wire into the connector
Connect the wire end to the
left side of the plot
connector (when facing
towards the screws)
Perimeter wire layout
in clockwise direction (as viewed
from the inner side of the lawn)
Connect the wire end to the
left side of the plot
connector (when facing
towards the screws)
Perimeter wire layout
in clockwise direction (as viewed
from the inner side of the lawn)
1.7.3 Signaldraht verlegen
 Sobald Sie einen geeigneten Platz für Ihren Signalgeber festgelegt haben, können Sie mit der Verlegung
des Drahtes beginnen, wie bereits in 1.2 und 1.3 beschrieben. Der Draht wird in einer Zone ohne
Ladestation mit den gleichen Maßen und Befestigungsregeln verlegt wie in einer Zone mit Ladestation.
 Isolieren Sie an der Position des Signalgebers 5 mm des Drahtes ab.
 Schrauben Sie dieses Ende links im Anschlussstecker fest, wie in Bild 1.39 zu sehen.
 Fixieren Sie das Kabel am Ort des Signalgebers mit einem ersten Rasennagel.
 Verlegen Sie den Draht von der Position des Signalgebers bis zur Fläche; stellen Sie dabei sicher, dass
Sie vor dem ersten Rasennagel genügend Draht überstehen lassen, um am Ende die Installation
abschließen zu können.
 Verlegen Sie nun den Draht gegen den Uhrzeigersinn (von der Flächeninnenseite aus), wie in Bild 1.39
zu sehen.
1.7.4 Fertig stellen und Testen der Installation
 Ist das Drahtkabel fertig verlegt und befestigt, ist auch in einer Zone ohne Ladestation der letzte Schritt,
es an den Signalgeber anzuschließen und die Verlegung zu testen.
 Befestigen Sie beide Drähte am Start- bzw. Endpunkt mit dem gleichen Rasennagel (Bild 1.36), führen
Sie beide Drähte nun dicht beisammen von der Fläche weg bis zur Position des Signalgebers
(verwenden Sie immer denselben Nagel, um beide Drähte am Boden zu fixieren).
 Am Signalgeber angekommen schneiden Sie beide Drahtenden auf gleiche Länge zu, indem Sie
überstehenden Draht entfernen. Entfernen Sie auch am zweiten Drahtende 5 mm der Isolierung.
Stecken Sie dieses Ende rechts in den Anschlussstecker und drehen Sie es mit der Schraube im
Stecker fest (wie in Bild 1.40).
 Stecken Sie den Anschlussstecker in den Signalgeber (siehe Bild 1.41)

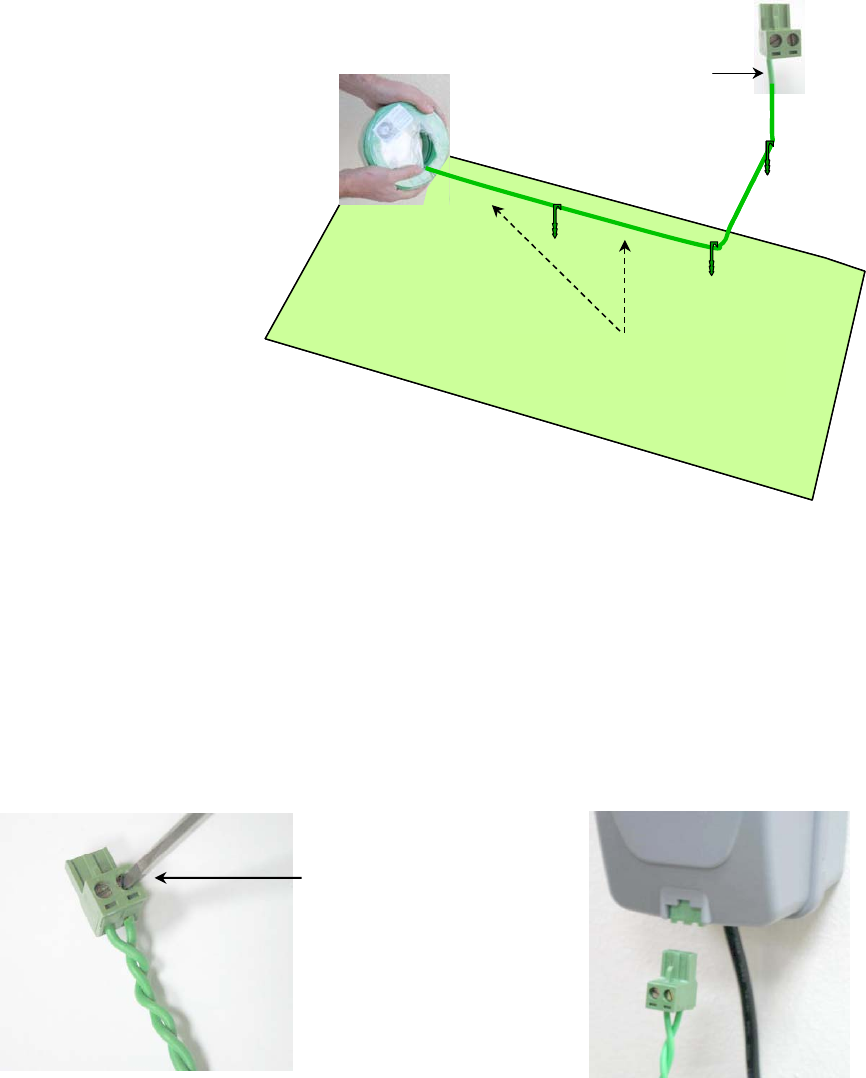

Bild 1.39
Befestigung im Anschlussstecker;
Verlegerichtung des Drahtes
gegen den Uhrzeigersinn.
).
Verbinden Sie den Draht mit
der linken Seite des
Anschlusssteckers (von Blick
auf die Schraube aus gesehen).
Verlegung des Kabels gegen den
Uhrzeigersinn (aus der Sicht von
innerhalb des Rasens)
Ziehen Sie mit einem schmalen
Schlitzschraubendreher die
Schraube fest, um den
Begrenzungsdraht im An-
schlussstecker zu sichern
