Drilling Cycles
Chapter 26
26-41
Example 27.3
Programming G83, Deep Hole Drilling Cycle in Absolute Mode
N10 G90 G00 X5 Y12 Z0 G17 F200;
N20 G83 X1 Y10 Z-5 R-2 Q1.5;
N30 X5 Y5 Z-8;
N40 X9 Y10 Z-5;
N50 M30;

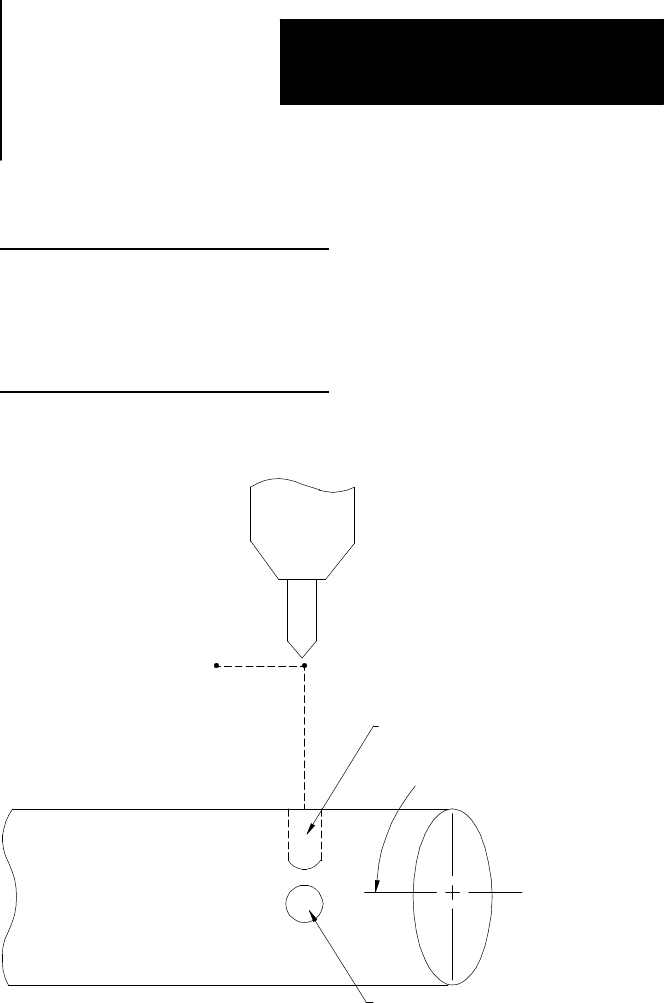

Figure 26.17
Result of Example 27.2 and Example 27.3
Second Hole
90°Spindle
First Hole
N30
( 5,3 )
( 5,0 )
N20
N50
( 1,3 )
END OF CHAPTER
