www.sbc-support.com

Kenndaten

■

3-Phasen-Energiezähler, 3 × 230 / 400 VAC 50 Hz

■

Messung durch einen Stromwandler bis 1500 A

■

Anzeige von Wirkleistung, Spannung und Strom pro Phase

■

Anzeige der Wirkleistung für alle Phasen

■

Modbus-Schnittstelle (RTU) zum Abfragen der Daten

■

Blindleistung pro Phase und/oder gesamt verfügbar

■

An eine Modbus-Schnittstelle können bis zu 247Zähler

angeschlossen werden

■

7-stellige Anzeige

■

Plombierbar mit Plombierkappe als Zubehör

■

Genauigkeitsklasse B gemäss EN50470-3,

Genauigkeitsklasse 1 gemäss IEC62053-21

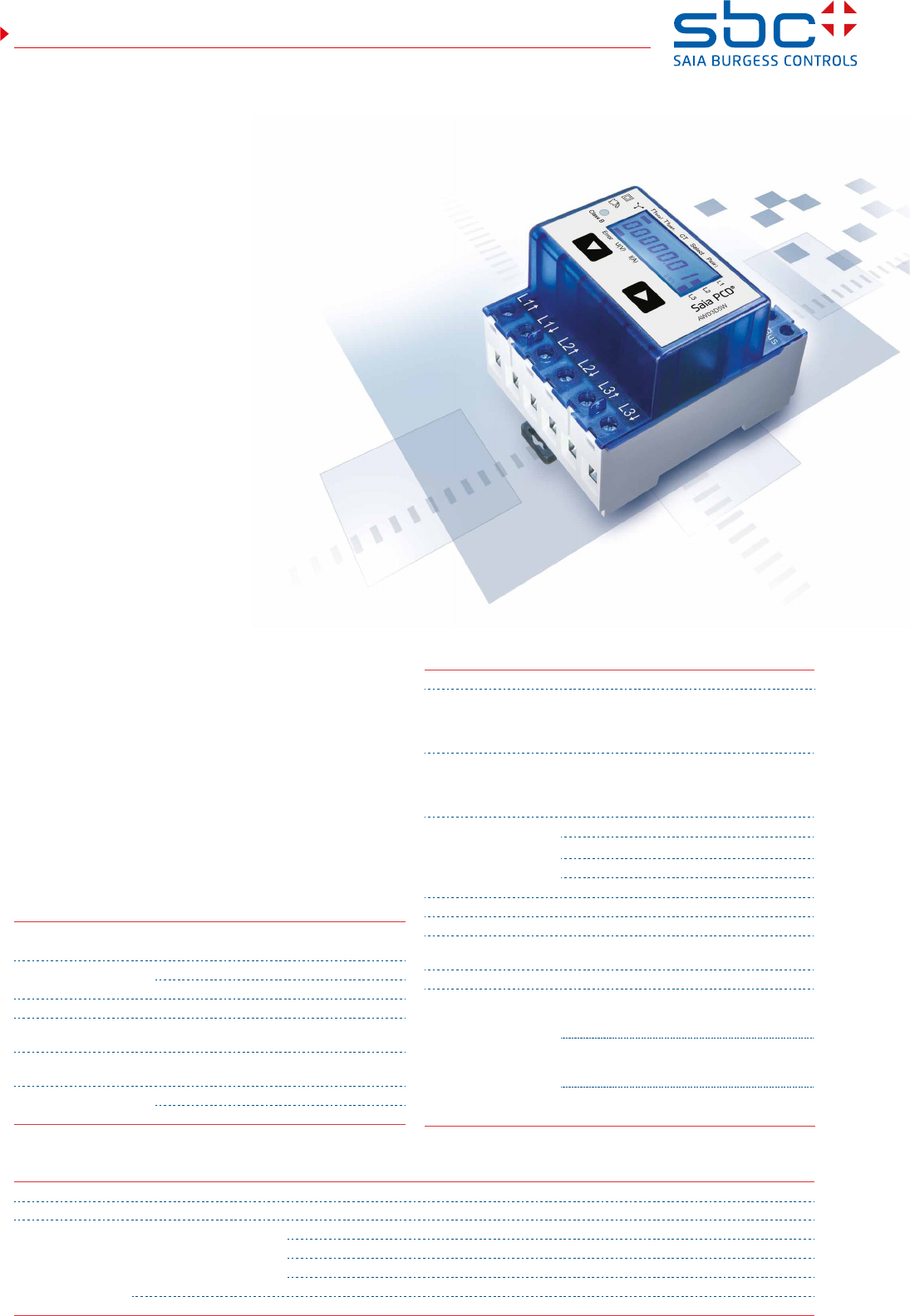

3-Phasen Energiezähler

für Wandleranschluss mit serieller Modbus-Schnittstelle

Energiezähler mit serieller Modbus-Schnittstelle ermög-

lichen das direkte Auslesen aller relevanten Daten, wie

Energie (total und partiell), Strom und Spannung pro Phase

sowie Wirk- und Blindleistung pro Phase oder als Gesamt-

leistung.

Bestellnummer

Standardversion: AWD3D5WD00C2A00

MID-Version: AWD3D5WD00C3A00

Plombierkappe 4 104 7485 0

Technische Daten

Genauigkeitsklasse B gemäss EN50470-3,

1 gemäss IEC62053-21

Betriebsspannung 3 × 230 / 400 VAC, 50 Hz

Toleranz –20 % / +15 %

Leistungsaufnahme Aktiv 0,4W pro Phase

Zählbereich 000˙000,0 ... 999˙999,9

1˙000˙000 ... 9˙999˙999

Display LCD mit Hintergrundbeleuchtung,

6mm hohe Ziern

Anzeige ohne

Netzspannung

Kondensatorgestütztes LCD

maximal zweimal über zehn Tage

Montage

Montage Auf 35mm Hutschiene gemäss EN60715TH35

Anschlüsse

Hauptstromkreis

Leiterquerschnitt 1,5 bis 16 mm

Schraubendreher Pozidrive Nr. 1,

Schlitzschraubendreher Nr. 2,

Anzugsmoment 1,5 bis 2 Nm

Anschlüsse

Steuerstromkreis

Leiterquerschnitt max. 2,5 mm

Schraubendreher Pozidrive Nr. 0,

Schlitzschraubendreher Nr. 2,

Anzugsmoment 0,8 Nm

Isolationseigenschaften 4 kV / 50 Hz Test gemäss VDE0435 für Energiezähler

6 kV 1.2 / 50 µs Surge gemäss IEC255-4

2 kV / 50 Hz Test gemäss VDE0435 für Schnittstelle

Geräteschutzklasse II

Umgebungstemperatur –25°... 55 °C

Lagertemperatur –30°… +85 °C

Umgebungsbedingungen Mechanische M2

Elektromagnetische E2

Relative Luftfeuchtigkeit 75 % ohne Betauung

EMV / Störfestigkeit: Surge gemäss IEC61000-4-5:

an Hauptstromkreis 4 kV,

an Modbus-Schnittstelle 1 kV

Burst gemäss IEC61000-4-4:

an Hauptstromkreis 4 kV,

bei Modbus-Schnittstelle 1 kV

ESD gemäss IEC61000-4-2,

Kontakt 8 kV, Luft 15 kV

Wandlermessung

5…1500A

Referenz- / Maximalstrom I

ref

= 5A, I

max

= 6A

Start- / Minimalstrom I

= 10mA, I

min

= 0,05A

Umwandlungsfaktor 5 : 5 50 : 5 100 : 5 150 : 5

200 : 5 250 : 5 300 : 5 400 : 5

500 : 5 600 : 5 750 : 5 1000 : 5

1250 : 5 1500 : 5

Impulse je kWh LED 10 Imp. / kWh

Datenblatt

Summary of content (8 pages)

PAGE 1
Datenblatt www.sbc-support.com 3-Phasen Energiezähler für Wandleranschluss mit serieller Modbus-Schnittstelle Energiezähler mit serieller Modbus-Schnittstelle ermöglichen das direkte Auslesen aller relevanten Daten, wie Energie (total und partiell), Strom und Spannung pro Phase sowie Wirk- und Blindleistung pro Phase oder als Gesamtleistung.
PAGE 2
Fehleranzeige Beispiel: Anschlussfehler an L3 CT Beispiel: Anschlussfehler an L1 und L3 Select CT Select Masszeichnungen 70 70 62 62 57,7 57.7 31 31 22,7 22.7 CT 27 27 4.5 4,5 9 9 9 9 30,5 30.5 Select 45 8282 69.5 69,5 68 68 35 35 11 11 4.5 4,5 6 7 11,7 ==(58,5) 55xx11.7 [58.5] 6 Anzeigeelemente CT 2 | www.sbc-support.com Select Zeigt den Gesamtverbrauch den partiellen Verbrauch an.
PAGE 3
Menü, um die Werte auf dem LCD-Display anzuzeigen Start L2 T1 total L3 Error U(V) I(A) AWD3D5W L1 T1tota l T1part . >3s T1tota l T1part . Select P(kW ) CT L3 Error U(V) I(A) L2 visualization (VISI+) L3 combined heat and power station cooling Class B L2 L2 energymanagement heating remote alarming (VISI+) Class B I(A) IT U(V) / Data Error I(A) L3 Error U(V) I(A) Class B T1tota l T1part .
PAGE 4
Anschlussschema D /D Modbus über serielle RS-485-Schnittstelle max. 1200 m 3 × 230/400 VAC Der sekundär, netzseitige Stromwandleranschluss ist mit der zu messenden Phase zu verbinden und der Stromwandler darf aus diesem Grund nicht geerdet werden. L1 L2 L3 N (PEN) Sicherung: T 250 mA (3x) 4 | www.sbc-support.
PAGE 5
Technische Daten Modbus Protokoll Modbus RTU gemäss IDA-Spezifikation Bus-System Serielle RS-485-Schnittstelle Übertragungsrate (bit/s) 1200-2400-4800-9600-19'200-38'400-57'600-115'200. Die Übertragungrate wird automatisch erkannt Übertragungsmodus erade Parität: 8 Databits, 1 Stopbit G Ungerade Parität: 8 Databits, 1 Stopbit Keine Parität: 8 Databits, 2 Stopbits Bus-Kabel Verdrillt, geschirmt, 2 × 0,5 mm2, max. 1.200 m Reaktionszeit Typ. 5 Zeichen max.
PAGE 6
Register Bei Doppel-Registern (4 bis 5, 16 bis 17, 28 bis 29, 30 bis 31) werden die hohen Register zuerst gesendet (big_Endian). Partielle Zähler (30–31) können durch gleichzeitiges Schreiben von 0 in beide Register zurückgesetzt werden. R Lesen Schreiben Beschreibung Wert 1 X Firmware-Version Beispiel: 11 =FW 1.
PAGE 7
30–31 1) X X Zähler T1 partial Energiezähler partial Tarif 1 10 –1 kWh (Multiplikator 0,1) Beispiel: Zähler T1 partial High = 13 Zähler T1 partial Low = 60'383 13 × 65'536 + 60'383 = 912'351 = 91'235,1 kWh 32 Unbenutzt Wird 0 ergeben 33 Unbenutzt Wird 0 ergeben 34 Unbenutzt Wird 0 ergeben 35 Unbenutzt Wird 0 ergeben 36 X URMS Phase 1 Wirkspannung Phase 1 V Beispiel: 230 = 230 V 37 X IRMS Phase 1 Wirkstrom Phase 1 A / Ausser 5/5 = 10 –1 A Beispiel: 314 = 314 A 38 X PRMS Phase 1 Ef
PAGE 8
Saia-Burgess Controls AG Bahnhofstrasse 18 | 3280 Murten, Schweiz T +41 26 672 72 72 | F +41 26 672 74 99 www.saia-pcd.com support@saia-pcd.com | www.sbc-support.com P+P26/528 DE03 10.2013 Änderungen technischer Daten und Angaben vorbehalten.
