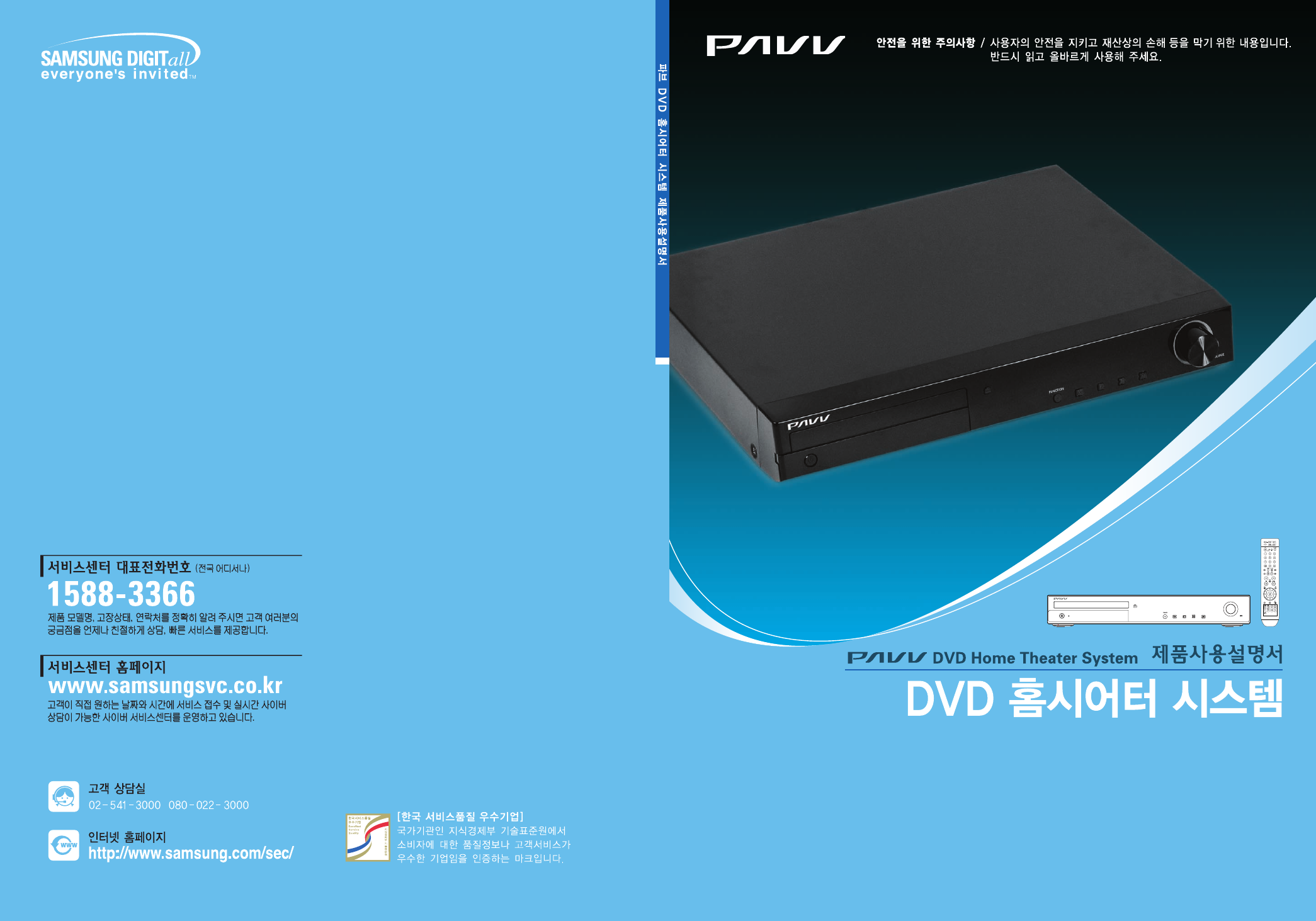

HT-TZ2180H-표지 9/5/08 5:51 PM 페이지1 HT-TZ2180H AH68-02054E ● 본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다. (FOR KOREA UNIT STANDARD ONLY) ● 사용설명서 상의 그림은 설명을 위해 그려진 것으로 실제의 모양과 부분적으로 다를 수 있습니다. ● 사용설명서에 제품보증서가 포함되어 있습니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지2 제품의특징 DVD와 앰프를 하나로! ■ 하나의플레이어로DVD와앰프, 튜너(FM)까지모두즐길수있습니다. ■ DVD-VIDEO,AUDIO-CD, MP3-CD/WMA, DivX, JPEG, CD-R/RW, DVD±R/RW의다양한디스크를즐길수있습니다. 5.1채널 앰프 내장 ■ 별도의앰프가필요없는5.1채널앰프내장으로스피커만연결하면바로박진감 넘치는사운드를들을수있습니다. DivX CD 재생 ■ 인터넷동영상파일인DivX파일을CD-R디스크에저장하면홈시어터에서 재생하여감상할수있고, 홈시어터의5.1채널사운드를감상할수있습니다. HDMI ■ DVD의영상신호를디지털신호그대로전송하므로더욱선명한디지털화면을 감상할수있습니다. 편리한 기능! ■ 정지상태에서3분이지나면TV 화면에삼성로고가나타납니다. ■ 정지또는일시정지상태에서20분이지나면자동으로전원이꺼집니다. ■ JPEG, DVD 재생중원하는장면을배경화면으로지정하여사용할수 있습니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지3 사용설명서를읽기전에 사용설명서를읽기전에아래사항들을잘읽어보고사용해주세요. 본문에서 사용되는 아이콘 아이콘 명칭 DVD CD 의 미 DVD-VIDEO 또는 비디오 모드 DVD-R에서 가능한 기능 음악CD 또는음악CD 포맷의CD-R/ CD-RW에서가능한기능 MP3 데이터CD(MP3가저장된CD-R, CD-RW)에서가능한기능 DivX MPEG4 포맷의DVD±R/RW, CD-R/ CD-RW에서가능한기능 JPEG 이미지CD 또는이미지CD 포맷의CD-R/ CD-RW에서가능한기능 시작하기전에 기능을작동시키기위한사전확인사항 주의 기능이작동되지않거나설정상태가해제될수있는경우 참고 기능의 작동에 도움이 되는 힌트 또는 도움이 되는 쪽 수 참조 내용 사용설명서 이용 1. 본제품을사용하기전에안전을위한주의사항을반드시숙지하세요. ▶6~7쪽 2. 문제가발생하면문제해결을확인하세요. ▶72~75쪽 3.
HT-TZ2180H-1~3 9/17/08 11:51 AM 페이지4 차례 1장 준비 3장 제품의 특징 2 DVD 사용 전에 확인사항 28 사용설명서를 읽기 전에 3 디스크 재생하기 30 차례 4 다양한 속도로 탐색 재생하기 31 안전을 위한 주의사항 6 정보 표시 32 디스크 정보 8 시간 표시 33 각 부분의 이름 10 타이틀/디스크메뉴 사용방법 34 리모컨으로 TV 동작 설정 14 음성언어 선택 35 자막언어 선택 36 화면/곡 직접 이동 37 반복 재생하기 38 구간 반복하기 39 화면확대 40 앵글 기능 41 MP3 디스크 재생 42 JPEG 디스크 재생 43 DivX 재생 44 USB HOST 재생 46 2장 연결 연결전 확인사항 16 스피커 조립 17 스피커 연결 18 무선수신앰프 연결 19 TV 연결 21 HDMI 연결 23 외부기기 연결 24 FM 안테나 연결 27 4
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지5 5장 앰프 사용 7장 기타 정보 음장(DSP)/EQ 기능 65 보관 및 관리/부속품 구매안내 76 돌비 디지털/DTS 66 오디오 상식 78 돌비 프로로직 Ⅱ 67 용어설명 81 라디오 방송 기억 68 화면메뉴 구조 82 라디오 방송 듣기 69 폐전자제품 처리안내 84 취침예약 70 언어코드 목록 85 표시부 밝기 조절/조용히 기능 71 USB 호스트 기능 지원 제품군 86 제품규격 88 찾아보기 90 제품보증서 6장 문제 해결 고장신고 전 확인사항 72 5
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지6 안전을위한주의사항 제품을올바르게사용하여위험이나재산상의피해를미리막기위한 내용이므로반드시지켜주시기바랍니다. 1장 준 비 경고 지시사항을위반할경우사람이사망하거나중상을입을 가능성이예상되는내용입니다. 주의 지시사항을위반할경우사람이부상을입거나물적손해 발생이 예상되는내용입니다. 경고 전원관련 안전을 위한 주의사항 전원플러그를 한꺼번에 여러개 꽂아 사용하지 마세요. 전원코드를 무리하게 구부리거나 무거운 물건에 눌려 부서지지 않도록 하세요. 전원플러그는 물기가 없는 손으로 잡고 취급하세요. 접속이불완전한경우이상발열및화재의 원인이됩니다. 화재의원인이됩니다 감전의원인이될수있습니다 천둥, 번개가 칠 때는 전원플러그를 빼 주세요. 전원플러그가 흔들리지 않도록 확실히 꽂아 주세요. 화재의원인이될수있습니다. 접속이불완전한경우화재의 원인이 됩니다. 전원플러그는제품으로부터전원을 완전히차단하는장치로항상쉽게 조작이가능한위치에두세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지7 보관및관리관련 연기가 나거나 이상한 냄새가 날 때는 사용을 중단하세요. 이때는 곧바로 전원을 끄고 전원플러그를 콘센트에서 뺀 후 서비스센터에 연락해 주세요. 그대로계속사용하면화재, 감전의 원인이됩니다. 청소시 제품의 각 부분에 직접 물을 뿌리지 마세요.마른 수건으로 가볍게 닦아 주세요. 화재,감전의원인이됩니다.화학약품이나 세척제등은표면을변질시키므로절대 사용하지마세요. 1장 준 비 디스크 트레이, 통풍구 구멍 등에 금속류(동전, 머리핀, 쇠붙이 등)와 타기 쉬운 이물질(성냥, 종이 등)을 집어 넣거나 떨어뜨리지 마세요. 주의 설치관련 제품이넘어지거나떨어질경우상해의원인이됩니다. 뒷면은10cm 이상, 옆면은5cm 이상간격을주세요. 온도가 너무 높은 곳(35℃ 이상)이나 낮은 곳(5℃이하), 습기가 많은 곳에 설치하지 마세요. 직사광선이 들어오는 곳이나 난방기구 등 열이 나는 곳을 피하세요. 화재의위험이있습니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지8 디스크정보 1장 준 비 재생가능한디스크 종류 디스크 종류 디스크 로고 DVD-비디오 DivX 디스크 정보 CD CD-R CD-RW 저장된 신호 디스크 크기 주의 디지털오디오+ 디지털비디오 12 cm 8 cm 디스크제작내용에따라 사용설명서와다르게작동될수 있습니다. 디지털오디오+ 디지털비디오 12 cm 8 cm DivX는녹음상태에따라서 재생되지않을수있습니다 디지털오디오 12 cm 8 cm CD-R/ RW는녹음상태에따라서 재생되지않을수있습니다 지원되는디스크 포맷 디스크 포맷 로고 내용 돌비디지털 본제품은미국돌비음향연구소와기술제휴로제작되었으며 돌비디지털사운드를지원합니다. DTS 디스크 본제품은미국디지털시어터시스템사와기술제휴로제작되었으며 DTS 사운드를지원합니다. 스테레오디스크 스테레오오디오를지원합니다. NTSC NTSC방식을지원하여디스크가재생됩니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지9 디스크기록방식 CD-R/RW 디스크 ■ CD-R 디스크를제작하는매체(CD-Recorder, PC, 디스크 상태)에따라CD-R 디스크가재생되지않을수있습니다. ■ 630MB(74분) CD-R 디스크를사용하세요. 700MB(80분) 이상CD-R 디스크는재생되지않을수 있으니가능하면사용하지마세요. CD-R/RW JPEG 디스크 ■ 파일확장자가Jpg 인디스크의경우에만재생가능합니다. ■ “CD 닫기” 가기록이안된경우는초기재생시간이길어지며, 기록된파일이전부재생되지않을수도있습니다. ■ ISO 9660 또는JOLIET 포맷의JPEG 파일로제작된 CD-R 디스크만재생가능합니다. ■ JPEG 파일명은8문자를초과할수없으며, 파일명중간을 띄우거나특수문자( . / = + ) 등은사용하지마세요. ■ 한개의CD내에최대9,999개의이미지를인식합니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지10 각부분의이름 1장 준 비 앞면 1 2 각 부분의 이름 6 1 2 3 4 3 4 8 7 전원 버튼 디스크 트레이 열림/닫힘 버튼 표시부 5 6 7 8 9 음량 조절기 외부입력1 단자 USB 연결단자 기능선택 버튼 10 5 11 9 10 11 12 12 방송선국/건너뛰기 버튼 정지 버튼 재생/일시정지 버튼 방송선국/건너뛰기 버튼 표시부 1 2 3 4 5 6 9 1 2 3 4 5 10 기능 표시 반복 표시 HDMI 표시 디스크 표시 DVD 표시 7 8 10 6 7 8 9 10 CD 표시 USB 표시 DTS 디스크 표시 DSP 표시 시스템 정보 표시 11 12 13 11 12 13 14 14 라디오 주파수 표시 돌비 디지털 표시 돌비 프로로직 Ⅱ 표시 LINEAR PCM 표시
HT-TZ2180H-1~3 9/19/08 11:16 AM 페이지11 2 1 1 스피커 출력단자 2 영상출력단자 3 외부입력2 단자 4 5 6 7 9 4 디지털 외부기기 음성 입력단자 5 HDMI 출력단자 6 컴포넌트 출력단자 7 FM 안테나 연결단자 8 냉각팬 9 TX 카드(WIRELESS) 연결단자 각 부분의 이름 8 3 1장 준 비 뒷면 냉각팬 : 본체 내부의 과열을 방지하여 본체가 올바르게 작동하도록 합니다. 부속품 리모컨/건전지2개(AAA Size 1.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지12 각부분의이름 1장 준 비 리모컨 1 2 3 18 19 20 21 각 부분의 이름 4 5 6 7 22 23 8 24 9 25 26 28 10 29 11 30 12 31 13 32 14 15 16 17 33 34 35 ※ 이리모컨의일부버튼은시각장애인의사용편의를위해점자식으로 되어있습니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지13 1. 리모컨뒷면덮개를화살표 방향으로당겨여세요. 2. AAA 사이즈1.5V 건전지 2개의 �, �극을잘확인하고 넣으세요. 3. 덮개를닫으세요. 1장 준 비 건전지넣기 각 부분의 이름 ■ 사용한건전지는어린이의손이닿지않는장소에보관하거나폐기하세요. 참고 ■ 건전지는새것과헌것을함께사용하지마세요. 교환시에는2개를함께교환하세요. ■ 리모컨을장시간사용하지않을경우건전지를빼고보관하세요. 리모컨 수신각도 리모컨은 DVD 수신부에서 7~10m 이내, 좌우 30°안에서 동작합니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지14 리모컨으로TV 동작설정 리모컨에제조사번호를입력하면본제품의리모컨으로 TV를동작할수있습니다. TV 동작 버튼 1장 준 비 1 1 TV 동작버튼을눌러TV모드를선택하세요. 전원 버튼 2, 3 2 전원버튼을눌러TV의전원을켜세요. 숫자 버튼 3 리모컨으로 TV 동작 설정 3 4 전원버튼을누른상태에서숫자버튼으로TV의제조사번호를 한번씩누르세요. 예) 삼성TV는전원버튼을누른상태에서숫자버튼00, 15, 16, 17, 40을 한번씩누르면서TV를동작할수있는번호를찾으세요. TV의전원이꺼지면설정이완료됩니다. TV에 사용할 수 있는 리모컨 버튼 TV 동작 버튼을눌러TV모드를선택한후리모컨으로TV를동작할수있습니다. 버튼이름 기능 TV/외부입력 버튼 TV의 외부입력을 선택할 때 사용하세요. 음량 버튼 TV의 음량을 조절할 때 사용하세요 채널 버튼 TV의 채널을 선택할 때 사용하세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지15 제조사번호가2개이상인경우하나씩시도하여TV를작동할수있는번호를찾으세요. 제조 회사명 Admiral (M.Wards) A Mark 아남 AOC 제조사 번호 56, 57, 58 제조사 번호 18, 40, 59, 60, 75 01, 15 MTC 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, NEC 08, 19, 20, 40, 59, 60 13, 14 Nikei 03 Onking 03 Onwa 03 01, 18, 40, 48 Bell & Howell (M.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지16 연결전확인사항 본제품과다른제품을연결하기전에아래내용을확인하세요. 연결 전에 확인하세요 2장 연 결 연결전 확인사항 16 ■ 연결하려는제품의사용설명서를함께참조하세요. ■ 모든연결이끝날때까지전원을연결하지마세요. 연결도중전원을연결하면제품에손상이생길수있습니다. ■ 음성입력단자를연결할때좌(흰색)와우(빨간색)를바르게연결하세요. ■ 본제품의영상출력을절대비디오에연결하지마세요. DVD 디스크에있는복사방지신호로인해화면이정상적으로재생되지않습니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지17 스피커조립 스피커구성품 스피커조립및설치전에내용물을확인해주세요. 2장 연 결 중앙스피커 스피커 스탠드 나사 서브우퍼스피커 스피커선 * 전방스피커와 후방스피커는 그림과 같이 분리된 상태로 포장되어 있습니다. 스피커 조립 1 1 스피커와 스탠드를 그림과 같이 끼우세요. 스피커 스탠드 2 2 그림과 같이 드라이버를 사용하여 스피커 뒷면에 있는 두개의 구멍에 나사를 시계방향으로 돌려 끼우세요. 3 3 조립이 완료된 스피커의 모습입니다. ■ 톨보이타입의스피커는외부충격에의해넘어질수있으므로반드시평평한장소에설치하시기 주의 바랍니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지18 스피커연결 모델구성 : HT-TZ2180H, PS-FTZ2180H, PS-RTZ2180H, PS-CTZ2180H, PS-WTZ2180H 중앙스피커 PS-CTZ2180H 본체뒷면 HT-TZ2180H 2장 연 결 전방스피커(우) PS-FTZ2180H 전방스피커(좌) PS-FTZ2180H 스피커 연결 후방스피커(우) PS-RTZ2180H 후방스피커(좌) PS-RTZ2180H 서브우퍼스피커 PS-WTZ2180H 스피커 조합명 PS-TZ2180H 1 스피커의 뒷면 스피커뒷면의탭을누르세요. 검은색 빨간색 2 3 검은색연결선은검은색단자(-)에 빨간색연결선은빨간색단자(+)에 끼우고 탭을놓으세요. 본 제품의뒷면스피커연결단자에같은색의 연결선을+/-극이맞도록연결하세요. 예) 본제품뒷면의중앙스피커출력단자(녹색)와 중앙스피커의녹색연결선을+/-극이맞도록 연결하세요. ■ 어린이가스피커를만지지못하도록하세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지19 무선수신앰프연결 (Wireless Receiver Module) 후방스피커를무선으로연결하려면무선수신앰프와 TX카드를 제품구입처에 문의하여별도로구입하세요. 후방스피커를무선으로 연결할경우 전방스피커(좌) 중앙스피커 1 무선 후방스피커(우) 서브우퍼 스피커 본체뒷면 무선수신앰프 연결 무선 후방스피커(좌) 무선수신앰프 SWA-4000 2장 연 결 전방스피커(우) 전방, 중앙, 서브우퍼스피커는18쪽을 참조하여연결하세요. 본체의전원을끈 후 본체뒷면의TX카드 연결단자에TX 카드를꽂으세요. 2 ■ TX카드의비스듬한면이 왼쪽을향하도록잡고 밀어넣으세요. ■ TX 카드를연결하면본체와무선수신앰프의 무선통신이가능합니다. 3 무선수신앰프와후방스피커(좌, 우)를 각각연결하세요. 4 무선수신앰프의전원플러그를콘센트에 꽂은후 전원스위치를‘ON’ 으로켜 주세요. 주의 ■ 본 제품 전용 TX카드 이외의 다른 카드를 넣지 마세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지20 무선수신앰프연결 (Wireless Receiver Module) 무선통신 초기화 통신장애가생기거나무선수신앰프가인식되지않아무선동작표시(파란색불)등이켜지지않고본체 홈시어터 표시부에REAR CHECK가깜박일경우초기화시키세요. 본체홈시어터와 무선수신앰프(SWA - 4000)가전원대기인상태에서설정하세요. 2장 연 결 1 본체홈시어터의전원이꺼진상태에서 리모컨의0→ 1 → 3 → 5 버튼을순서대로 누르세요. ■ 전원표시등이깜박입니다. ID SET 무선수신앰프 연결 2 무선수신앰프의전원이켜진상태에서뒷면의 ID SET(초기화) 버튼을볼펜또는핀셋등을 이용하여약 5초간길게누르세요. ID SET ID SET(초기화) 버튼 ■ 무선수신앰프앞면의전원표시등이2회 깜박거립니다. 본체홈시어터의전원을켜주세요. 3 ■ 무선수신앰프앞면의LINK 표시등이켜지며 무선수신앰프 설정이완료됩니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지21 TV 연결 제품이동및설치전에반드시전원을끄고전원플러그를빼주세요. 영상연결시3가지방법중TV에맞는한가지를선택하여연결하세요. 영상연결방법1 영상출력으로 연결할경우(공급품) 영상출력(Video Out)을 TV의 영상입력(Video In)과 연결하세요. 2 TV 동작버튼을눌러TV모드로선택한후 TV/외부입력버튼을눌러TV를‘외부입력’ 으로 선택하세요. 본체 뒷면 2장 연 결 1 ■ 영상(일반) : 흑백과컬러신호가혼합된일반형태의 영상입니다. TV 연결 영상 출력 ■ 컴포넌트영상: 빨강(PR), 파랑(PB), 흑백(Y) 신호로 분리출력하여선명하고깨끗한화질을볼수 있습니다. 영상연결 방법2 컴포넌트출력으로 연결할경우 TV에컴포넌트입력또는DVD영상입력단자가있는경우연결하세요. 1 2 컴포넌트출력(PR, PB, Y)을 TV의 컴포넌트입력(PR, PB, Y)과 연결하세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지22 TV 연결 영상연결방법3 HDMI 로연결할경우 (공급품) TV에HDMI 입력단자가있는경우연결하세요. 2장 연 결 1 본체의HDMI 출력을TV의 HDMI 입력과 연결하세요. 2 TV 동작버튼을눌러TV모드로선택한후 TV/외부입력버튼을눌러TV를‘HDMI’ 로 선택하세요. 본체 뒷면 TV 연결 HDMI(High Definition Multimedia Interface)란? DVD의 영상 신호를 아날로그로 변환하는 과정없이 디지털 신호 그대로 전송하는 장치입니다. HDMI 연결 케이블을 이용하여 TV와 연결하면 더욱 선명한 디지털 화면을 감상할 수 있습니다. ■본제품은Faroudja의DCDi기술을적용한Video Upscaler 기능이내장되어있어480i(576i)인DVD의해상도를 480p(576p)/720p/1080i/1080p 까지향상시켜출력할수있습니다. ■ HDMI로연결하면홈시어터와TV가상호통신을통해최적의해상도로자동변환됩니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지23 HDMI 연결 HDMI(High-Definition Multimedia Interface)/DVI(Digital Visual Interface) 방식으로 연결하면 영상과음성신호를아날로그로변환하는과정없이디지털신호그대로전송할수있습니다. 해상도선택 HDMI 출력의해상도를SD(Standard Definition)과HD(High Definition)중에서 선택할수있는기능입니다. 출력을통해480p(576p)/ 720P/ 1080i/1080p 중에서선택할수 있습니다. ■ 480p(576p) 는SD 해상도이고, 720p /1080i/1080p는HD 해상도입니다. 해상도 버튼 2장 연 결 정지상태에서해상도버튼을 3초 이상길게누르세요. ■ HDMI ■ 컴포넌트출력일경우Interlace Scan 모드( 480i(576i))로동작합니다. 참고 ■ 설정한해상도를TV가지원하지않을경우정상적인화면을볼수없습니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지24 외부기기연결 외부입력1 연결 본제품에MP3 플레이어등을연결하여5.1채널사운드로감상할수있습니다. 2장 연 결 본체 앞면 외부기기 연결 MP3 플레이어 외부입력1(Audio In)을MP3 플레이어의음성출력(Audio Out)과연결하세요. 외부기기1을 재생하려면 ■ 리모컨의외부기기버튼으로표시부에 ‘AUX1’ 을선택하세요. ■ 본체에서는기능선택버튼으로표시부에 ‘AUX1’ 을선택하세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지25 외부입력2 연결(공급품) 본제품에비디오등아날로그외부기기기기를연결하여5.1채널사운드로감상할수있습니다. 아날로그 외부기기 2장 연 결 본체 뒷면 외부기기 연결 외부입력2(Audio In)를외부기기의음성출력(Audio Out)과연결하세요. ■ 반드시같은색상끼리연결하세요. 외부기기2를 재생하려면 ■ 리모컨의외부기기버튼으로표시부에 ‘AUX2’ 를선택하세요. ■ 본체에서는기능선택버튼으로표시부에 ‘AUX2’ 를선택하세요. ■ 비디오의영상출력단자는TV와직접연결하고 음성출력단자만본제품과연결하세요.
HT-TZ2180H-1~3 9/19/08 11:17 AM 페이지26 외부기기연결(계속) 디지털 음성입력연결 (공급품) 본제품에셋톱박스와같은디지털외부기기를연결하여5.1채널사운드로감상할수있습니다. 디지털출력(Optical out) 단자가있는기기와연결하세요. 2장 연 결 본체 뒷면 외부기기 연결 본체의 광디지털 음성입력 (OPTICAL)을 디지털 외부기기의 디지털 출력과 연결하세요. 디지털 외부기기를 재생하려면 ■ 리모컨의외부기기버튼으로표시부에 ‘DIGITAL IN’ 을선택하세요. ■ 본체에서는기능선택버튼으로표시부에 ‘DIGITAL IN’ 을선택하세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지27 FM 안테나연결 본체 뒷면 FM 안테나를 FM 안테나 연결단자에 연결하세요. 2 방송상태가 가장 양호한 위치의 벽에 고정시키세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지28 DVD 사용전에확인사항 2장 연 결 DVD 사용전 확인하세요. ■ 본제품과TV의전원을켜세요. ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로본제품과연결된 외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로본제품을DVD 리시버모드로선택하세요. ■ DVD 버튼을눌러DVD기능을선택하세요. DVD 사용 전에 확인사항 영상방식 선택 ■ 본제품은NTSC TV 수신방법과PAL TV수신방법을모두지원합니다. 전원을끈상태에서리모컨의NT/PAL 버튼(숫자7 버튼)을5초이상누르세요. 표시부에NTSC 또는PAL이나타납니다. 이때NT/PAL버튼을짧게누르면 NTSC 와PAL이반복선택됩니다. ■ 본제품과NTSC 방식TV를연결하고NTSC 방식으로기록된DVD 디스크를재생하는경우에 NTSC를선택하세요. 본제품과PAL 방식TV를연결하고PAL 방식으로기록된DVD 디스크를재생하는경우에 PAL을선택하세요.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지29 디스크용어 ■ 디스크에따라특정기능이다르게동작되거나동작되지않을수있습니다. 디스크케이스의내용을참조하세요. ■ 리모컨버튼을눌렀을때화면에금지마크( )가나타나면 현재재생중인DVD 디스크가해당기능을지원하지않습니다. ■ 타이틀과챕터(DVD-VIDEO) DVD 비디오는“타이틀”이라고하는큰부분과“챕터” 라고하는작은부분으로나누어져있습니다. 2장 연 결 각부분에는숫자가할당되어있습니다. 이숫자들은“타이틀넘버”그리고“챕터넘버” 라고합니다. ■ 트랙(음악CD) 음악CD는“트랙” 이라고하는부분으로나뉘어져있습니다. ■ 파일(DivX) DivX는“파일” 이라고하는부분으로나뉘어져있습니다. DVD 사용 전에 확인사항 각부분에는숫자가할당되어있습니다. 이숫자를“트랙넘버” 라고합니다. 각부분에는숫자가할당되어있습니다. 이숫자를“파일넘버” 라고합니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지30 디스크재생하기 시작하기전에! 열림/닫힘 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 1, 3 3장 DVD 사용 디스크 재생하기 1 열림/닫힘 버튼으로 트레이를 여세요. 2 인쇄면이 위로 오도록 디스크를 넣으세요. 열림/닫힘 버튼으로 트레이를 닫으세요. 3 ■ 트레이가닫히면자동으로재생됩니다. ■ 디스크에따라디스크메뉴가다르게나타납니다. ■ 재생하려면재생버튼을누르세요. ■ 디스크에따라특정기능이다르게 재생 관련 버튼 참고 버튼 이름 D V D 만 동 작 가 능 정지 버튼 2회 누르면 완전히 정지됩니다. 재생 버튼을 누르면 처음부터 재생됩니다.
HT-TZ2180H-1~3 9/17/08 11:19 AM 페이지31 다양한속도로탐색재생하기 구분동작 시작하기전에! 건너뛰기 빠른재생 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 3장 DVD 사용 느린재생 건너뛰기를하려면 재생 중인 챕터, 트랙, 장면의 이전 또는 다음으로 가려면 l◀◀또는▶▶l 버튼을 누르세요. 빠른재생을하려면 빠르게 재생하려면 재생 중 ◀◀또는▶▶버튼을 누르세요. ■ 누를때마다재생속도또는역재생속도가2배속→4배속→8배속→32배속→재생순서로선택됩니다. 느린재생을하려면 다양한 속도로 탐색 재생하기 ■ 누를때마다이전또는다음챕터, 트랙장면으로이동해재생됩니다. 느리게재생하려면느린재생버튼을 누르세요.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지32 정보표시 디스크재생중재생정보를확인할수있습니다. 시작하기전에! ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 3장 DVD 사용 정보표시 DVD의경우 DVD 재생 중 정보표시 버튼을 누르세요. ■ 버튼을한번누르면타이틀, 챕터, 경과시간, 앵글이 나타납니다. 정보 표시 ■ 버튼을다시한번누르면음성언어(돌비디지털또는 DTS 등), 자막언어, 반복재생이나타납니다. ■ 버튼을다시한번누르면정보표시가사라집니다. CD의경우 CD 재생 중 정보표시 버튼을 누르세요. ■ 버튼을한번누르면트랙, 스테레오, 반복재생, 경과시간이나타납니다. ■ 버튼을다시한번누르면정보표시가사라집니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지33 시간표시 재생중인타이틀, 챕터의전체시간과남은시간을확인할수있습니다. 시작하기전에! 시간표시 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. ■ DVD-VIDEO는버튼을누를때마다 참고 정보표시버튼으로도 남은시간을확인할수 있습니다. 시간 표시 타이틀시간→ 남은시간：타이틀 →챕터시간→남은시간：챕터가 나타납니다. ■ MP3-CD는버튼을누를때마다 트랙시간→남은시간`：트랙이 나타납니다. ■ CD는버튼을누를때마다 트랙시간 →남은시간：트랙→전체시간→ 남은시간：전체가 나타납니다. 3장 DVD 사용 재생 중 시간표시 버튼을 누르세요.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지34 타이틀/디스크메뉴사용방법 시작하기전에! ■ 메뉴 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 1 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. ▲▼◀ ▶ 선택 3장 DVD 사용 2, 3 1 정지 중 메뉴 버튼을 누르세요. ■설정메뉴가나타납니다. 타이틀/디스크메뉴 사용방법 ▲▼버튼으로 디스크메뉴 또는 타이틀메뉴로 이동하고 선택 버튼을 누르세요. ■화면에메뉴가나타납니다. ■메뉴의내용은디스크에따라다릅니다. 2 ■ 디스크메뉴가기록된디스크인경우디스크메뉴를선택 3 ▲▼◀▶버튼으로원하는항목을선택하고 선택버튼을 누르세요. 하면디스크메뉴가나타납니다. 디스크메뉴가지원되지않는디스크는“이디스크는 지원되지않습니다” 가나타납니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지35 음성언어선택 재생중에 음성언어를변경할수있습니다. 시작하기전에! ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. 선택 ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. 1, 2 ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. ▲▼◀▶ 음성선택 3장 DVD 사용 정보표시 1, 3 1 재생 중 정보표시 버튼을 2회 누르고 ◀▶ 버튼으로 음성언어( )를 선택하세요. ■ 1/1이면음성언어가하나밖에기록되어있지않은 상태이므로음성언어를변경할수없습니다. 음성언어 선택 2 ▲▼ 또는 숫자 버튼으로 원하는 음성언어를 선택한 후 선택 버튼을 누르세요. ■디스크에하나이상의음성언어가기록되어있는경우 버튼을누를때마다선택한음성언어로재생됩니다. 3 정보표시 버튼을 다시 한번 누르면 정보표시가 사라집니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지36 자막언어선택 재생중에 자막언어를변경할수있습니다. 시작하기전에! ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. 선택 ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. 1, 2 ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. ▲▼◀▶ 자막선택 3장 DVD 사용 정보표시 1, 3 1 재생 중 정보표시 버튼을 2회 누르고 ◀▶ 버튼으로 자막언어( )를 선택하세요. ■ 01/01이면자막언어가하나밖에기록되어있지않은 상태이므로자막언어를변경할수없습니다. 자막언어 선택 2 ▲▼ 또는 숫자 버튼으로 원하는 자막언어를 선택한 후 선택 버튼을 누르세요. ■디스크에하나이상의자막언어가기록되어있는경우 버튼을누를때마다선택된자막언어가나타납니다. ■OFF를선택하면자막이꺼집니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지37 화면/곡직접이동 원하는타이틀, 챕터, 시간, 트랙으로바로이동할수있습니다. 시작하기전에! ▲▼◀ ▶ ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 2, 3 3장 DVD 사용 정보표시 1, 4 1 재생중 정보표시 버튼을 누르세요. 2 ◀▶ 버튼으로 타이틀( ), 챕터( ), 트랙( 또는 경과시간( )을 선택하세요. 화면/곡 직접 이동 3 ■정보표시가나타납니다. ) ▲▼또는숫자버튼으로이동하려는타이틀, 챕터, 트랙또는경과시간을선택한후 선택버튼을 누르세요. ■해당타이틀, 챕터, 트랙또는경과시간으로이동하여재생 됩니다. 4 정보표시 버튼을 다시 한번 누르면 정보표시가 사라집니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지38 반복재생하기 챕터, 타이틀, 그룹, 트랙등을반복재생할수있습니다. 시작하기전에! ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 3장 DVD 사용 반복 DVD 재생 중 반복 버튼으로 원하는 항목을 선택하세요. ■ DVD-VIDEO는버튼을누를때마다반복재생：챕터→반복재생：타이틀→반복재생：취소 반복 재생하기 순서로 선택됩니다. ■ CD는버튼을누를때마다반복재생：한곡→반복재생：전곡→반복재생：취소순서로 선택됩니다. ■ DivX, MP3-CD 또는JPEG는버튼을누를때마다반복재생：임의재생→반복재생：트랙→ 반복재생：폴더→반복재생：디스크→반복재생：취소순서로선택됩니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지39 구간반복하기 원하는구간을반복해서볼수있습니다. 시작하기전에! ▲▼◀▶ 선택 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 2, 3 3장 DVD 사용 정보표시 1, 4 1 ▲▼ 버튼으로 A-를 선택하고 반복하려는 처음에서 선택 버튼을 누르세요. A -? ■ 화면에반복재생A- 가나타납니다. ■ CHAP,TITLE를선택하면챕터, 타이틀을반복할수 있습니다. 3 4 구간 반복하기 2 재생중 정보표시 버튼을 2회 누르고 ◀▶ 버튼으로 반복재생( )을 선택하세요. 반복하려는 끝에서 선택 버튼을 누르세요. A-B ■ 화면에반복재생A-B가나타나고구간이계속 반복재생됩니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지40 화면확대 시작하기전에! ▲▼◀▶ 선택 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 2, 3 줌 3장 DVD 사용 1 줌기능으로 화면을 확대해보려면 1 화면확대 2 3 40 재생 또는 일시정지 중에 줌 버튼을 누르세요. ■ TV 화면에확대화면선택표시 “+”가나타납니다. ▲▼◀▶버튼으로확대하려는부분으로이동하세요. 선택 버튼을 누르세요. ■ 버튼을누를때마다1.5배확대→2배확대 →3배확대→확대취소순서로선택됩니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지41 앵글기능 같은장면을여러각도에서볼수있습니다. 시작하기전에! ▲▼◀▶ ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 2, 3 3장 DVD 사용 정보표시 1 1 재생 중 정보표시 버튼을 누르세요. 2 ◀▶ 버튼으로 앵글( 3 ▲▼ 또는 숫자 버튼으로 원하는 앵글을 선택하세요. ■ TV 화면에정보표시가나타납니다. 앵글 기능 )을 선택하세요. ■ 1/1이면앵글이하나밖에기록되어있지않은상태이므로 앵글을변경할수없습니다. ■ 선택된화면이재생됩니다. 앵글변화 3개의 앵글이 기록된 경우입니다. 참고 이기능은디스크가앵글(각도) 기능을 지원할때만사용가능합니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지42 MP3 디스크재생 MP3 포맷(MPEG1 Audio Layer 3)으로기록된 데이터CD(CD-R, CD-RW)를재생할수있습니다. 열림/닫힘 시작하기전에! 1 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 정지 4 ▲▼◀▶ 선택 3장 DVD 사용 2, 3 1 MP3 디스크 재생 2 3 열림/닫힘 버튼으로 트레이를 열고 MP3 디스크를 넣으세요. ■ MP3 메뉴화면이나타나며재생이시작됩니다. ■ 메뉴화면은MP3 디스크에따라다릅니다. 정지상태에서 ▲▼◀▶ 버튼으로 음악 폴더를 선택하고 선택 버튼을 누르세요. ■ 음악폴더에수록된트랙리스트가나타납니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지43 파일을기록한CD를 JPEG 디스크재생 디지털카메라또는캠코더로촬영한장면이나PC의JPEG 재생할수있습니다. 시작하기전에! 열림/닫힘 ▲▼◀▶ 선택 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 3장 DVD 사용 회전/반전기능 JPEG 디스크 재생 열림/닫힘 버튼으로 트레이를 열고 JPEG 디스크를 넣으세요. ■ 자동으로 재생이 시작되고 한 이미지를 5초씩 보여주고 다음 이미지로 넘어갑니다, 이미지를 회전하려면 재생중▲▼◀▶ 버튼을누르세요.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지44 DivX 재생 시작하기전에! 건너뛰기 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 빠른재생 ▲▼◀▶ 선택 음성선택 3장 DVD 사용 자막선택 정방향/역방항 건너뛰기를 하려면 재생 중에 l◀◀또는▶▶l 버튼을 누르세요. ■ 디스크에파일이2개이상있는경우, ▶▶l 버튼을누를때마다다음파일로이동합니다. ■ 디스크에파일이2개이상있는경우, l◀ ◀버튼을누를때마다이전파일로이동합니다. DivX 재생 빠른재생을 하려면 빠르게 재생하려면 재생 중 ◀◀또는▶▶버튼을 누르세요. ■ 누를때마다재생속도또는역재생속도가2배속→4배속→8배속→32배속→재생순서로선택됩니다. 5분건너뛰기기능 재생 중에 ◀ 또는▶ 버튼을 누르세요.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지45 자막표시 자막선택버튼을 누르세요. ■ 버튼을누를때마다"SUBTITLE (1/N, 2/N …)" 및"SUBTITLE OFF"를번갈아선택합니다. ■ 디스크에하나의자막파일이있는경우, 자동으로자막이재생됩니다. ■ 자막표시기능은한국어, 영어에서만지원가능합니다. 디스크에 하나이상의자막 파일이있는 경우 ■ 디스크에하나이상의자막파일이있는경우, 기본자막은영화와일치하지않을수도있습니다. 다음과같이자막언어를선택합니다. 1 정지모드에서 ▲▼ 버튼을 눌러TV 화면에서원하는자막( 선택버튼을 누릅니다. 2 TV 화면에서원하는DivX 파일을선택하는경우, 영화는정상으로재생됩니다. )을 선택한후 3장 DVD 사용 음성표시 음성선택버튼을 누르세요. ■ 버튼을누를때마다"AUDIO 1/N, 2/N…)" 및" "을번갈아선택합니다. 나옵니다.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지46 USB HOST 재생 PC로부터다운로드한저장매체(mp3 Player, USB Memory Drive 등)를 USB 케이블을연결하여음악파일및그림파일을재생할수있습니다. 시작하기전에! PORT ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. 건너뛰기 3장 DVD 사용 빠른재생 정지 1 USB HOST 재생 2 USB를 연결하세요. 본체의 기능선택 버튼 또는 리모컨의 PORT버튼을 눌러 USB 모드를 선택하세요. ■ 표시부에 “USB” 가나타난후사라집니다. ■ TV화면에USB MENU화면이나타나며저장된 파일이 재생됩니다. 재생을 멈추려면 정지(�) 버튼을 누르세요. USB 안전제거 USB DEVICE에저장된메모리손상을방지하기위하여안전제거를하신후USB 케이블을분리하세요.
HT-TZ2180H-1~3 9/17/08 11:20 AM 페이지47 정방향/역방항건너뛰기를 하려면 재생 중에 l◀◀또는▶▶l 버튼을 누르세요. ■ 디스크에파일이2개이상있는경우, ▶▶l 버튼을누를때마다다음파일로이동합니다. ■ 디스크에파일이2개이상있는경우, l◀ ◀버튼을누를때마다이전파일로이동합니다. 빠른재생을 하려면 빠르게 재생하려면 재생 중 ◀◀또는▶▶버튼을 누르세요. ■ 누를때마다재생속도또는역재생속도가2배속→4배속→8배속→32배속→재생순서로선택됩니다. 1) USB Mass storage 1.0을 지원하는 USB Device 입니다. (PC상의 Windows(2000이상)에서 별도의 드라이버를 사용하지 않고 이동식 디스크로 동작하는 USB device 입니다.) 2) MP3 Player : HDD, Flash type MP3 Player. 3) USB Mass storage 1.0을 지원하는 카메라 입니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지48 스피커배치 스피커와TV를기본으로하는스피커배치의예입니다. C SW L 4장 설 정 SL R SR 스피커 배치 이상적인 스피커 배치 모든 스피커를 듣는 위치에서 같은 거리가 되도록 배치하는 것이 가장 좋습니다. 스피커 종류 위치 전방스피커 ■ 좌, 우 스피커의 각도는 청취자리에서 45도가 되도록 하세요. ■ 전방스피커의 고음부(TWEETER)가 청취자의 귀높이와 같게 설치하세요. ■ 전방스피커는 중앙스피커와 동일선상에 놓거나 후방스피커 약간 앞쪽에 놓으세요. ■ 청취자리의 뒤쪽으로 먼 곳에 설치하세요. ■ 공간이 좁은 경우 후방스피커끼리 마주 보도록 하세요. ■ 청취자의 귀높이보다 60~90cm 높은 위치에서 아래를 향하도록 설치하세요. ※ 후방스피커는 주로 효과음만 처리하므로 전방/중앙스피커처럼 계속 소리가 나오지 않습니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지49 스피커설정 스피커의구성과스피커사용여부에따라스피커에서나오는신호출력과주파수반응을 자동으로조절해줍니다. 시작하기전에! 본제품의전원을켜세요. 복귀 메뉴 1 ▲▼◀▶ 선택 2, 3, 4 종료 5 2 4 정지 상태에서 메뉴 버튼을 누르세요. ■설정메뉴가나타납니다. ▲▼ 버튼으로 음향설정으로 이동하고 선택 버튼을 누르세요. ■음향설정메뉴가나타납니다. ▲▼ 버튼으로 스피커설정으로 이동하고 선택 버튼을 누르세요. 스피커 설정 3 4장 설 정 1 ■ 스피커모드설정화면이 나타납니다. ▲▼◀▶ 버튼으로 원하는 스피커로 이동하고 선택 버튼으로 설정하세요. ■ 스피커가있는경우SMALL로설정하고, 스피커가없는경우NONE으로설정하세요. 5 종료 버튼으로 메뉴에서 나오세요. ■ 이전단계로돌아가려면복귀버튼을누르세요. 스피커 설정 화면 L SMALL, R SMALL ■ 전방 좌우 스피커 설정은 SMALL로 고정입니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지50 지연시간설정 모든스피커를같은거리에둘수없는경우듣는위치에따라중앙스피커와 후방스피커에서나오는음성신호의시간을조절할수있습니다. 시작하기전에! 복귀 6 본제품의전원을켜세요. 메뉴 1 ▲▼◀▶ 선택 2, 3, 4, 5 종료 6 4장 설 정 1 2 지연시간 설정 3 4 정지 상태에서 메뉴 버튼을 누르세요. ■ 설정메뉴가나타납니다. ▲▼ 버튼으로 음향설정으로 이동하고 선택 버튼을 누르세요. ■ 음향설정메뉴가나타납니다. ▲▼ 버튼으로 지연시간으로 이동하고 선택 버튼을 누르세요. ■ 지연시간설정화면이나타납니다. ▲▼◀ ▶ 버튼으로 원하는 스피커로 이동하고 선택 버튼으로 스피커를 선택하세요. ◀▶버튼으로선택한스피커의지연시간을설정하세요. ■ C(중앙스피커)의지연시간은51쪽①과②거리차이를 5 참조하여00mSEC에서05mSEC 사이를설정하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지51 중앙 스피커 설정 ①과 ② 거리 차이 중앙 스피커 지연시간 0.00 m 00 mSEC 0.34 m 01 mSEC 0.68 m 02 mSEC 1.02 m 03 mSEC 1.36 m 04 mSEC 1.70 m 05 mSEC 전방 스피커(우) 전방 스피커(좌) L R ② ① 서브우퍼 스피커 듣는 위치 SL 후방 스피커 설정 후방 스피커(좌) SR 후방 스피커(우) 지연시간 0.00 m 0 mSEC 1.02 m 3 mSEC 2.04 m 6 mSEC 3.06 m 9 mSEC 4.08 m 12 mSEC 5.10 m 15 mSEC 지연시간 설정 ③ ①과 ③ 거리 차이 4장 설 정 중앙 스피커와 후방 스피커의 지연시간 아래의거리를측정하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지52 시험신호사용 스피커의연결상태및이상유무를확인하거나레벨을조절할때 시험신호를사용하세요. 시작하기전에! 복귀 4 본제품의전원을켜세요. 메뉴 1 ▲▼ 선택 2, 3 종료 4 4장 설 정 1 2 정지 상태에서 메뉴 버튼을 누르세요. ■설정메뉴가나타납니다. ▲▼ 버튼으로 음향설정으로 이동하고 선택 버튼을 누르세요. ■음향설정메뉴가나타납니다. 시험신호 사용 ▲▼ 버튼으로 시험신호로 이동하고 선택 버튼을 누르세요. 3 ■시험신호화면이나타나고L`→`C`→`R`→`SR`→`SL`→` SW순으로시험신호음이나옵니다. ■ 시험신호음을멈추려면선택버튼을다시한번 누르세요. 4 종료 버튼으로 메뉴에서 나오세요. ■ 이전단계로돌아가려면복귀버튼을누르세요. 리모컨의 시험신호 버튼을 사용하려면 시작 ■ 리모컨의시험신호버튼을누르세요. L`→`C`→`R`→`SR`→`SL`→`SW순으로시험신호음이 나옵니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지53 D.R.C 설정 밤늦은시간에음량을낮추어사용할경우에도돌비디지털효과를들을수있습니다. 복귀 5 시작하기전에! ■ 메뉴 본제품의전원을켜세요. 1 ▲▼ 선택 2, 3, 4 종료 5 2 4 5 정지 상태에서 메뉴 버튼을 누르세요. ■설정메뉴가나타납니다. ▲▼ 버튼으로 음향설정으로 이동하고 선택 버튼을 누르세요. ■음향설정메뉴가나타납니다. D.R.C 설정 3 4장 설 정 1 ▲▼ 버튼으로 DRC로 이동하고 선택 버튼을 누르세요. ■ DRC 설정화면이나타납니다. ▲▼ 버튼으로 DRC 레벨을 조절하세요. 종료 버튼으로 메뉴에서 나오세요. ■ 이전단계로돌아가려면복귀버튼을누르세요. ■ DRC 숫자가높을수록음량이작게설정됩니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지54 음질설정 스퍼커의밸런스와레벨을설정할수있습니다. 시작하기전에! 복귀 5 본제품의전원을켜세요. 메뉴 1 ▲▼◀▶ 선택 2, 3, 4 종료 5 4장 설 정 1 2 음질 설정 3 정지 상태에서 메뉴 버튼을 누르세요. ■설정메뉴가나타납니다. ▲▼ 버튼으로 음향설정으로 이동하고 선택 버튼을 누르세요. ■음향설정메뉴가나타납니다. ▲▼ 버튼으로 음질조절로 이동하고 선택 버튼을 누르세요. ■음질조절화면이나타납니다. ▲▼버튼으로 원하는 스피커로 이동하고 ◀▶버튼으로 밸런스와 레벨을 설정하세요. 4 ■ 전방스피커의좌/우밸런스와후방스피커의좌/우 밸런스는0~-6, OFF 중에서선택하세요. ■ 중앙/후방/서브우퍼의레벨은+6dB에서-6dB 사이를 설정하세요. 5 54 종료 버튼으로 메뉴에서 나오세요. ■ 이전단계로돌아가려면복귀버튼을누르세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지55 음질조절 화면 Front Balance ■ 전방 좌/우 스피커의 밸런스를 설정합니다. -6에 가까울수록 소리가 작아집니다. ■ 전방 좌/우 스피커 밸런스의 초기설정값은 0입니다. Rear Balance ■ 후방 좌/우 스피커의 밸런스를 설정합니다. -6에 가까울수록 소리가 작아집니다. ■ 후방 좌/우 스피커 밸런스의 초기설정값은 0입니다. Center Level ■ 중앙 스피커의 소리 크기를 설정합니다. +6dB에 가까울수록 소리가 커지고 -6dB에 가까울수록 소리가 작아집니다. 4장 설 정 ■ 중앙 스피커의 초기설정값은 0dB 입니다. Rear Level ■ 후방 스피커의 소리 크기를 설정합니다. +6dB에 가까울수록 소리가 커지고 -6dB에 가까울수록 소리가 작아집니다. ■ 후방 스피커의 초기설정값은 0dB 입니다. SW Level ■ 서브우퍼 스피커의 소리 크기를 설정합니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지56 AV-SYNC 설정 디지털TV와연결할경우영상이음성보다느리게보일수있습니다. 이경우영상에맞게음성의지연시간을최적의상태로설정하세요. 시작하기전에! 복귀 5 본제품의전원을켜세요. 메뉴 1 ▲▼ 선택 2, 3, 4 종료 5 4장 설 정 1 2 AV-SYNC 설정 3 4 정지 상태에서 메뉴 버튼을 누르세요. ■ 설정메뉴가나타납니다. ▲▼ 버튼으로 음향설정으로 이동하고 선택 버튼을 누르세요. ■ 음향설정메뉴가나타납니다. ▲▼ 버튼으로 AV-SYNC로 이동하고 선택 버튼을 누르세요. ■ AV-SYNC 설정화면이나타납니다. ▲▼ 버튼으로 AV-SYNC의지연시간을선택하고 선택 버튼을 누르세요. ■ 음성지연시간은0mSEC에서300mSEC까지설정할수 있으므로최적의상태로맞추세요. 5 56 종료 버튼으로 메뉴에서 나오세요. ■ 이전단계로돌아가려면복귀버튼을누르세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지57 HDMI AUDIO 설정 HDMI 케이블을통해전송된오디오신호를켜고끌수있습니다. 시작하기전에! 복귀 본제품의전원을켜세요. 5 메뉴 1 ▲▼선택 2, 3, 4 종료 5 2 ■ 설정메뉴가나타납니다. ▲▼ 버튼으로 음향설정으로 이동하고 선택 버튼을 누르세요. ■ 음향설정메뉴가나타납니다. ▲▼ 버튼으로 HDMI AUDIO로 이동하고 선택 버튼을 누르세요. ■ HDMI AUDIO 설정화면이나타납니다. ▲▼ 버튼으로 켜짐또는꺼짐을선택하고선택 버튼을 누르세요. 4 ■ 켜짐: 비디오및오디오신호모두HDMI 연결케이블을통 HDMI AUDIO 설정 3 정지 상태에서 메뉴 버튼을 누르세요. 4장 설 정 1 해전송되며TV 스피커에서만오디오가출력됩니다. ■ 꺼짐: HDMI 케이블을통해서만비디오가전송되며오디오 는홈씨어터스피커에서만출력됩니다. 5 종료 버튼으로 메뉴에서 나오세요. ■ 이전단계로돌아가려면복귀버튼을누르세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지58 언어설정 설정화면언어, 디스크메뉴언어, 음성언어, 자막언어를원하는언어로설정할수있습니다. 시작하기전에! 복귀 6 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. 메뉴 ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. 1 ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 언어설정 메뉴 설정화면언어 음성언어 자막언어 디스크메뉴언어 ▲▼선택 2, 3, 4, 5 종료 6 4장 설 정 1 2 언어 설정 3 4 5 6 화면에 메뉴가 표시되는 언어를 선택하세요. 음성언어를 선택하세요. 자막언어를 선택하세요. 디스크 메뉴가 표시되는 언어를 선택하세요. 정지 상태에서 메뉴 버튼을 누르세요. ■설정메뉴가나타납니다. ▲▼ 버튼으로 초기설정으로 이동하고 선택 버튼을 누르세요. ■초기설정메뉴가나타납니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지59 또는4：3 표준형일반TV)에따라 화면사이즈설정 TV의종류(와이드스크린TV TV의화면비율을선택할수있습니다. 시작하기전에! 복귀 5 메뉴 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 1 ■ DVD 타이틀에따라서와이드를선택해도와이드스크린으로재생되지않을수있습니다. 참고 ■ DVD 타이틀에따라서4：3 확대모드또는4：3 영화모드로설정해도자동적으로 4：3 확대모드또는4：3 영화모드중어느한화면비율로재생될수있습니다. ■ DVD 타이틀은다양한비율의화면형식으로제작되므로TV의종류및TV 화면비율 ▲▼선택 설정에따라좌우길이가달라질수있습니다. 2, 3, 4 ■ 구입시에는4：3 영화모드로설정되어있습니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지60 시청등급설정 폭력물또는성인물등에시청등급을설정하여어린이가볼수없도록하는기능입니다. 시청등급을설정하면설정한등급이상의디스크를재생할수없습니다. 시작하기전에! 복귀 6 ■ 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. 메뉴 ■ 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. 1 ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. ▲▼선택 2, 3, 4, 5 종료 6 4장 설 정 1 2 시청등급 설정 3 4 정지 상태에서 메뉴 버튼을 누르세요. ■설정메뉴가나타납니다. ▲▼ 버튼으로 초기설정으로 이동하고 선택 버튼을 누르세요. ■초기설정메뉴가나타납니다. ▲▼ 버튼으로 시청등급설정으로 이동하고 선택 버튼을 누르세요. ■시청등급이나타납니다. ▲▼ 버튼으로 원하는 등급을 선택하고 선택 버튼을 누르세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지61 암호를 변경하려면 1. 메뉴 버튼을 누르세요. ■ 설정메뉴가나타납니다. 2. ▲▼ 버튼으로 초기설정으로 이동하고 선택 버튼을 누르세요. ■ 초기설정메뉴가나타납니다. 3. ▲▼ 버튼으로 암호설정으로 이동하고 선택 버튼을 누르세요. ■ 4장 설 정 암호설정화면이나타납니다. 4. 선택 버튼으로 암호설정을 변경으로 하세요. ■ 암호입력화면이나타납니다. ■ 암호가변경되고이전화면으로 돌아갑니다. 6. 종료 버튼으로 메뉴에서 나오세요. 시청등급 설정 5. 숫자버튼으로 이전 암호, 새 암호, 새 암호확인을 입력하고 선택 버튼을 누르세요. 시청등급을 설정하고 DVD를 보려면 디스크를 넣고 재생 버튼을 누른 후 암호입력 화면이 나타나면 숫자버튼으로 암호를 입력하세요. 암호를 잊어버린 경우에는 본체의표시부가“NO DISC”상태에서본제품앞면의정지버튼을 5초이상누른후전원버튼을누르세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지62 배경화면설정 JPEG, DVD 재생중원하는장면을배경화면으로사용할수있습니다. 시작하기전에! ■ 일시정지 리모컨의TV 동작버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 1 리모컨의DVD 리시버동작버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 복귀 메뉴 1 4장 설 정 ▲▼ 선택 2, 3, 4 종료 배경화면 2 배경화면 설정 배경화면을 설정하려면 1 재생 중 원하는 장면에서 일시정지 버튼을 눌러 일시 정지 시키세요. COPY LOGO DATA 2 리모컨의 배경화면 버튼을 누르세요. 3 전원이 꺼졌다 켜집니다. ■화면에COPY LOGO DATA가나타나고잠시후 FLASH이나타납니다. ■선택한배경화면이나타납니다. ■ 1~3번동작을반복하여배경화면을3개까지설정할수있습니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지63 배경화면을 바꾸려면 정지 상태에서 메뉴 버튼을 누르세요. 2 ▲▼ 버튼을 눌러 초기설정으로 이동한 후 선택 버튼을 누르세요. 3 ▲▼ 버튼을 눌러 로고로 이동한 후 선택 버튼을 누르세요. 4 ▲▼ 버튼을 눌러 사용자 로고로 이동한 후 선택 버튼을 누르세요. 4장 설 정 1 ■ 기본로고: 본사로고를배경화면으로선택할때사용하세요. ■ 사용자로고: 원하는장면을배경화면으로선택할때사용하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지64 DivX(R) 인증코드확인 DIVX(R) 디스크의인증코드와사이트주소를확인할수있습니다. 메뉴 1 ▲▼ 선택 2, 3 종료 4장 설 정 DivX(R) 인증 코드 확인 64 1 디스크 트레이를 연 상태에서 메뉴 버튼을 누르세요. 2 ▲▼ 버튼으로 초기설정으로 이동하고 선택 버튼을 누르세요. 3 ▲▼ 버튼으로 DIVX(R) REGISTRATION으로 이동하고 선택 버튼을 누르세요. ■설정메뉴가나타납니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지65 : 특정장소에존재하는고유의음을말하는것으로실제그장소에서 음장(DSP)/EQ 기능 음장(DSP) 듣는것처럼생생한현장감을줍니다. EQ : 팝, 재즈, 록중에서음악에맞는장르를 선택하여감상할수있습니다. 시작하기전에! ■ 본제품의전원을켜세요. DSP/EQ DSP/EQ 버튼을 누르세요. ■ 표시부에DSP가나타납니다. ■ 버튼을누를때마다아래와같이선택됩니다. 알아두기 음장(DSP)/EQ 기능 POPS, JAZZ, ROCK : 팝, 재즈, 록 중에서 음악에 맞는 장르를 선택하여 감상할 수 있습니다. STUDIO : 스튜디오와 같은 현장감을 줍니다. CLUB : 클럽에서 듣는 것처럼 저음이 진동됩니다. HALL : 콘서트 홀에서 듣는 것처럼 음성이 선명합니다. MOVIE : 영화관과 같은 느낌을 줍니다. CHURCH : 교회에서 듣는 것처럼 웅장한 느낌을 줍니다. PASS : 일반으로 들을 때 선택합니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지66 돌비디지털/DTS 돌비디지털또는DTS 디스크는돌비디지털또는DTS서라운드로재생됩니다. 시작하기전에! 재생 ■ TV/DVD리시버버튼을눌러TV모드로선택한후TV/외부입력버튼으로 본제품과연결된외부입력(비디오또는DVD/컴포넌트)을선택하세요. ■ 리모컨의TV/DVD리시버버튼으로DVD 리시버모드를선택하세요. ■ 리모컨의DVD 버튼으로DVD 기능을선택하세요. 돌비 디지털 또는 DTS 마크가 있는 디스크를 넣고 재생 버튼을 누르세요. ■ 재생디스크의오디오포맷에따라돌비디지털또는DTS 서라운드로자동재생됩니다. 5장 앰프 사용 ■ 돌비디지털디스크가재생되면표시부에 ■ DTS 디스크가재생되면표시부에 이표시됩니다. 가표시됩니다. 스피커 음량을 전체적으로 조절하려면 음량 버튼으로 스피커 전체 음량을 높이거나 줄이세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지67 돌비프로로직Ⅱ 돌비프로로직Ⅱ는돌비서라운드뿐만아니라일반적인스테레오포맷까지도 5.1채널로처리하여서라운드음향을재생해줍니다. 시작하기전에! 리모컨의TV/DVD 리시버버튼으로DVD 리시버모드를선택하세요. PLⅡ 모드 PLⅡ 효과 2 돌비 서라운드 또는 2채널 디스크를 재생하거나 라디오를 들으세요. 참고 버튼을 누를 때마다 아래 순서로 표시부에 나타납니다. ■ MUSIC : 음악 감상시 실제 연주를 듣는 듯한 음향효과를 느낄 수 있습니다. 돌비디지털또는DTS 디스크재생 중에는돌비프로로직Ⅱ또는 스테레오모드를설정할수없습니다. 5장 앰프 사용 1 ■ CINEMA: 영화감상시실제현장에있는듯한음향효과를 2 강조해서영화의감동을느낄수있습니다. ■ PRO LOGIC : 전방(좌),(우)스피커만으로마치5개의 ■ MATRIX : 음의확산감을충분히즐길수있게 5.1채널서라운드소리를느낄수있습니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지68 라디오방송기억 FM 라디오방송을15개까지기억시킬수있습니다. 튜너 시작하기전에! 1 ■ 리모컨의튜너버튼또는본체의기능선택버튼으로라디오를선택하세요. |◀◀ ▶▶| 4 선국/채널 2 방송기억 3, 5 5장 앰프 사용 라디오 방송 기억 68 1 튜너 버튼으로 FM을 선택하세요. 2 선국/채널 버튼 또는 선택하세요. 3 방송기억 버튼을 누르세요. 4 |◀◀ ▶▶|버튼으로 기억시킬 번호로 이동하세요. 5 방송기억 버튼을 누르세요. 6 다른 방송 주파수를 설정하려면 2~5를 반복하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지69 라디오방송듣기 기억시킨방송을듣거나또는수동으로선국하여라디오를들을수있습니다. 튜너 시작하기전에! 1 ■ 리모컨의튜너버튼또는본체의기능선택버튼으로FM을선택하세요. |◀◀ ▶▶| 4 선국/채널 2 MO/ST 3, 5 튜너 버튼으로 FM을 선택하세요. 방송주파수를 선택하세요. ■ |◀◀, ▶▶| 버튼을누르면기억된주파수를선택됩니다. 2 버튼을길게누르면신호가있는주파수가 자동으로선택됩니다. ■ 버튼을짧게누르면주파수가한단계씩 증가하거나감소합니다. ■ 1. 본체의 기능선택 버튼으로 FM을 선택하세요. 2. 주파수를 선택하세요. ■ 본체의 정지 버튼으로 PRESET을 선택하고 |◀◀, ▶▶|버튼을 ■ 본체의 정지 버튼으로 MANUAL을 선택하고 |◀◀, ▶▶|버튼을 누르면 기억된 주파수가 선택됩니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지70 취침예약 취침예약 취침예약을 하려면 5장 앰프 사용 취침예약 70 취침예약 버튼을 누르면 SLEEP이 나타나고 버튼을 누를 때마다 10`�`20``�`30`�`60`�` 90`�`120`�`150`�`OFF가 선택됩니다. ■ 취침예약까지남은시간을확인하려면취침예약버튼을누르세요. 취침예약시간까지남은시간이나타납니다. 한번더누르면취침예약시간이변경됩니다. ■ 취침예약을취소하려면취침예약버튼으로OFF를선택하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지71 표시부밝기조절/조용히기능 표시부조정 조용히 표시부 밝기를 조절하려면 5장 앰프 사용 표시부조정 버튼을 누를 때마다 표시부의 밝기가 조절됩니다. 소리를 잠시끄려면 ■ 소리를다시나오게하려면조용히버튼을다시한번누르세요. 표시부 밝기 조절/조용히 기능 조용히 버튼을 누르면 표시부에 MUTE 가 깜박거리며 소리가 나오지 않습니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지72 고장신고전확인사항 본제품이제대로작동하지않으면아래사항들을먼저확인해보세요. 문제가해결되지않으면가까운삼성전자서비스센터로문의하세요. 전원 문 제 해 결 전원이들어오지않아요 전원플러그가정확하게연결되어있는지확인하세요. 전원은들어와있는데 제품이작동하지않아요 ■ 제품주변에자석과같은물체가있는지확인하세요. 참고 ■ 전원플러그를뺏다가다시연결하세요. 리모컨 문 제 리모컨이작동하지않아요 해 결 ■ 리모컨각도와거리가적당한지제품과리모컨사이장애물은없는지 참고 확인하세요. ▶13쪽 ■ 리모컨의건전지를교환하세요. ■ 리모컨건전지의+ -극이맞도록다시넣어주세요. ▶13쪽 ■ 작동하려는기기(TV 동작버튼, DVD 리시버동작버튼)를선택했는지 ▶13쪽 6장 문제 해결 ▶13쪽 확인하세요. ■ 리모컨모드와외부입력이일치하는지확인하세요. ■ 작동하려는기능의버튼을눌렀는지확인하세요. 리모컨으로TV를조작할수 없어요 ■ TV 제조사번호를입력하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지73 소리 문 제 소리가나오지않아요 해 결 참고 ■ 조용히기능이작동중인지확인하세요. ■ 음성연결케이블이 ▶71쪽 손상되었는지확인하세요. ■ DVD가정지, 느린재생, 빠른재생모드인지확인하세요. ▶31쪽 이런모드에서소리가나지않는것은정상입니다. ■ 음량을크게하세요. 좌/우소리가한쪽이크게 나오거나좌/우소리가서로 바뀌었어요 ■ 밸런스를조정하세요. 소음이들려요 ■ 연결선이가정용변압기또는모터(선풍기나청소기등)에서떨어져 ▶54쪽 ■ 스피커와본체가잘연결되었는지확인하세요. ■ 스피커본체의좌/우연결이바뀌었는지확인하세요. ▶18쪽 있는지확인하고형광등에서적어도3m 이상떨어져있는지확인하세요. ■ TV와본체의거리를띄우세요. ■ 디스크표면을부드러운헝겊으로깨끗하게닦으세요. ▶76쪽 비디오CD 또는CD 재생중 스테레오효과가사라져요 ■ 사운드모드가스테레오로설정이되어있는지확인하세요.
HT-TZ2180H-4~7 9/19/08 2:05 PM 페이지74 고장신고전확인사항 작동 문 제 라디오방송이수신되지 않아요 해 결 참고 ■ 안테나의방향을조정하고필요하다면외부안테나를연결하세요. ▶27쪽 ■ 신호가약하면자동선국기능이지정을못할수있으므로직접주파수를 ▶69쪽 맞춰선국하세요. ■ 라디오방송이기억되어있지않거나기억된방송이삭제되었으므로 ▶68쪽 다시설정해주세요. 트레이가안열려요 ■ 전원플러그가 정확하게연결되었는지확인하세요. ■ 전원버튼을눌러껐다가다시전원을켜고사용하세요. 디스크가재생되지않아요 ■ 디스크가뒤집힌상태로넣어졌는지확인하세요. 인쇄면이위로향하도록 트레이에놓으세요.(양면타이틀은어떤면이위를향해도재생됩니다.) ■ 국내에서판매가허가되지않은번호의디스크(외국에서구매)는재생되지 ▶8쪽 않습니다. 본제품의디스크재생가능번호는3 또는ALL입니다. ■ DVD나비디오-CD, 오디오-CD 등본제품이지원하는포맷의 6장 문제 해결 디스크인지확인하세요.
HT-TZ2180H-4~7 9/19/08 2:06 PM 페이지75 문 제 MP3 타이틀또는트랙이 정확하게표시되지않아요 디스크가처음부터재생되지 않아요 해 결 참고 본제품의표시부에는숫자와영문알파벳만을표시할수있습니다. ■ 반복재생기능이설정되었는지확인하세요. 설정된상태라면해제한뒤 ▶38~39쪽 사용하세요. ■ 정지버튼을두번누르세요.(정지버튼을한번만누르면정지시점에서 ▶30쪽 디스크가재생됩니다.) ■ 디스크를넣은뒤재생시키면초기화면에타이틀메뉴또는디스크메뉴가 ▶34쪽 나타나는것이정상입니다. 또PBC 기능의VCD도초기에 설정화면이자동적으로나타납니다. ●디스크가자동으로재생되요 ●디스크재생이자동으로 정지되요 ■ DVD에는제품안에디스크가있으면자동재생되는자동재생기능 (Auto Playback Function)이있습니다. ■ DVD 타이틀에따라자동재생멈춤신호가입력되었을수있습니다. 이런타이틀을삽입하면신호에의해자동재생기능이작동되지않습니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지76 보관및관리/부속품구매안내 본제품과디스크의관리, 보관그리고부속품 구매에필요한정보를확인하세요. 디스크 취급 ■ 디스크를케이스에서꺼낼때디스크케이스의가운데 지지부를누르면디스크를쉽게뺄수있습니다. ■ 디스크를옮길때표면에지문이묻지않도록주의하세요. ■ 디스크에이물질을묻히거나디스크라벨에낙서하지마세요. ■ 디스크를구부리거나열을가하지마세요. ■ 재생중디스크트레이를열지마세요. ■ 디스크는항상케이스에넣어세워서보관하세요. ■ 디스크는직사광선에노출된곳, 발열장치주변, 습하고 먼지가많은곳에보관하지마세요. 무지개빛으로빛나는면에지문이묻지않도록주의하세요 디스크를트레이에서꺼낼때흠집이생기지않도록주의하세요 디스크 보관방법 7장 기타 정보 햇빛이직접비치지않는곳 통풍이잘되는곳 본제품의 보관및관리 ■ 다른제품과연결하는경우본제품과다른제품의전원을모두빼세요. ■ 디스크가들어있는상태로본제품을이동하지마세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지77 디스크손질 ■ 디스크에지문이나먼지등이물질이묻어있으면정상적으로재생되지않습니다. ■ 디스크를손질할때는부드러운헝겊을사용하세요. ■ 디스크손질시벤젠, 신나, 세제, 알코올, LP용정전기방지스프레이등을절대사용하지마세요. 디스크의중심에서바깥방향으로부드럽게닦으세요 절대돌리는방향으로닦지마세요 본제품의 청소 ■ 본제품의외부표면을물기를짠헝겊으로가볍게닦아주세요. ■ 제품청소시에는액체세제또는화학약품을사용하지마세요. 부속품 및 별매품은 삼성전자 대리점 또는 서비스 센터에 문의하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지78 오디오상식 사운드 포맷의발전 최근6.1채널, 7.1채널이출시되고있지만확장형을지원할수있는DVD타이틀이많지않습니다. 1채널 모노 2채널 스테레오 3채널(매트릭스) 돌비 서라운드 4채널(매트릭스) 돌비 프로로직 5.1채널 돌비 디지털 1958년 1982년 1987년 1995년 DTS (Digital Theater System) 1997년 전방스피커(좌) 전방스피커(우) L R S 중앙스피커 서브우퍼스피커 후방스피커 후방스피커(좌) 후방스피커(우) 스테레오 L R 전방스피커(좌)(우) 2개의 채널로 구성됩니다. 반사파를 발생시켜 잔향음을 만들어 줌으로써 현장감을 높여줍니다. 7장 기타 정보 돌비 레이엠 돌비(RAY. M. DOLBY)박사가 고안한 방법으로 높은 주파수의 신호를 감소시켜 잡음을 제거하는 방식입니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지79 돌비디지털(AC-3) L ■ Dolby Lab에서 개발한 5.1채널 Discrete 오디오 압축 포맷으로 R C SW LS RS AC-3이라고도 합니다. 발표된 이래로 Home Theater의 대표격으로 자리 잡았으나, DTS의 출현으로 각축을 벌이고 있는 상태입니다. ■ 완전히 분리된 5.1채널(전방 좌/우, 중앙, 후방 좌/우, 서브우퍼)을 제공합니다. ■ 신호가 없을 때는 잡음을 줄이고, 신호가 들어오면 그 신호음을 크게 키워 잡음을 줄여줍니다. ■ 음악 전용 녹음, 방송용, 극장용으로 적합합니다. DTS(Digital Theater System) ■ 스필버그와유니버셜의합작으로설립한DTS사가개발한시스템으로고음질멀티채널용(5.1CH) 압축시스템입니다. ■ 대부분의극장은돌비디지털시스템을적용하고있으며DTS를옵션으로도입하는추세입니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지80 오디오상식 5.1 채널 ■ 영화의사운드트랙에사용되는표준채널을그대로재현하여대사, 음악, 음향효과의세가지소리를각각6개의스피커로 분리시키므로소리의방향성까지느껴지는360도입체감의사운드를제공합니다. ■ 돌비디지털, DTS, MPEG-2(Motion Picture Expert Group) 등의시스템에사용되고있으며, 극장음향, DVD, LD, Digital TV, HDTV 등에서사용되고있습니다. 5.0채널 0.1채널 대사의 95% 이상 출력 저음 출력 C L LS 7장 기타 정보 오디오 상식 80 음악, 대사를 입체적으로 출력 음향효과 R RS 각 채널에서 저음역만 분리해서 내보내므로 완전한 1채널로 보지 않고 0.1채널이라고 합니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지81 용어설명 앵글 챕터 번호 어떤 DVD 디스크는 동시에 여러 다른 각도(동일 장면을 정면, 좌측면, 우측면 등에서 촬영한 장면)에서 촬영한 장면을 가지고 있습니다. 이런 경우 앵글(각도) 버튼을 눌러 다른 각도에서 촬영한 장면을 볼 수 있습니다. 이 번호는 DVD 디스크에 기록되어 있습니다. 하나의 타이틀은 각각의 번호를 정하여 챕터라고 불리는 많은 섹션으로 나누어 지고, 화면의 특정 부분을 이 번호에 의해 빨리 찾을 수 있습니다. DVD DVD는 고화질의 화상과 음성이 디지털 신호로 기록된 고밀도의 광디스크입니다. 새로운 비디오 압축기술(MPEGⅡ) 및 고밀도 기록 기술을 채용한 DVD는 0.6mm의 얇은 두개의 디스크를 서로 붙여서 만들었습니다. PCM Pulse Code Modulation의 약어로 디지털 음성을 말합니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지82 화면메뉴구조 화면메뉴구조를한눈에파악할수있습니다. 구입시초기설정은파란색으로표시되어있습니다. 화면메뉴에 사용되는버튼 메뉴 버튼 메뉴를 열 때/ 메뉴를 나갈 때 ▲▼◀▶버튼 메뉴항목으로 이동할 때 선택 버튼 메뉴항목을 선택할 때 복귀 버튼 메뉴에서 한 단계 전으로 이동할 때 화면메뉴구조 디스크메뉴 디스크메뉴로나가려면선택키를누르세요. 스피커설정 L / C / SW / R / SR / SL 지연시간 C / SL / SR 시험신호 L / C / R / SR / SL / SW 음질조절 Front BAL Rear BAL Center Level Rear Level SW Level DRC 최대 6/8 4/8 2/8 꺼짐 AV-SYNC 0~300mSec HDMI AUDIO 꺼짐, 켜짐 (디스크에따라디스크메뉴가다르게나타납니다.) 7장 기타 정보 타이틀메뉴 타이틀메뉴로나가려면선택키를누르세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지83 언어설정 설정화면언어 영어, 한국어, 프랑스어, 독일어, 이탈리아어, 포루투갈어, 스페인어, 네덜란드어, 러시아어, 폴란드어 음성언어 영어, 한국어, 프랑스어, 스페인어, 중국어, 일본어, 독일어, 이탈리아어, 포루투갈어, 네덜란드어, 러시아어, 폴란드어, 기타 자막언어 영어, 한국어, 프랑스어, 스페인어, 중국어, 일본어, 독일어, 이탈리아어, 포루투갈어, 네덜란드어, 러시아어, 폴란드어, 기타, 자막없음 시청등급설정 레벨1 암호를입력하세요 ~ 4:3확대모드 4:3영화모드 와이드 레벨8 OFF 암호설정 로고 설정 이전암호 새암호 새암호확인 화면메뉴 구조 TV DISPLAY 영어, 한국어, 프랑스어, 스페인어, 중국어, 일본어, 독일어, 이탈리아어, 포루투갈어, 네덜란드어, 러시아어, 폴란드어, 기타 7장 기타 정보 디스크메뉴언어 기본로고 사용자로고 DIVX(R) REGISTRATION 83
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지84 폐전자제품처리안내 환경보호및자원재활용을위해폐전자제품은 다음과같이처리해야합니다. 무료처리 삼성전자 대리점에서 제품을 새로 구입하고 기존 제품을 버리고자 하는 경우, 신제품 배달시 무료로 처리해 드립니다. 유료처리 신규 제품 구입 없이 기존에 사용하던 제품을 버리고자 하는 경우, 관할 동사무소에 연락하시어 처리하시면 됩니다. ¿» „«… 7장 기타 정보 삼성전자의 [녹색경영] 폐전자제품처리안내 84 삼성전자는 1992년 6월 환경경영 체제 구축을 통해 환경오염 사고를 예방하고, 지속적인 개선을 위한‘환경방침’ 을 발표한 데 이어 1996년 5월 [녹색경영]을 선언하였습니다. 삼성전자의 녹색경영은 환경, 안전, 보건을 기업 경영활동의 핵심요소로 인식하고 이를 적극 추진함으로써 인류의 풍요로운 삶의 구현과 지구환경 보전에 동참하겠다는 의지의 표현입니다.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지85 언어코드목록 코드 음성언어, 자막언어또는디스크메뉴언어의초기설정에적합한코드번호를입력하세요.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지86 USB 호스트기능지원제품군 디지털 카메라 Product 7장 기타 정보 USB 호스트 기능 지원 제품군 86 Company Type Finepix-A340 Fuji Digital Camera Finepix-F810 Fuji Digital Camera Finepix-F610 Fuji Finepix-f450 Fuji Product Company Type Optio-S40 Pentax Digital Camera Optio-S50 Pentax Digital Camera Digital Camera Optio 33LF Pentax Digital Camera Digital Camera Optio MX Pentax Digital Camera Finepix S7000 Fuji Digital Camera Digimax-420 Samsung Digital Camera Finepix A31
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지87 MP3 플레이어 USB 플레쉬 디스크 Company Creative MuVo NX128M Creative 128 MB MP3 Player Iriver 20G HDD MP3 player YEPP YH-920 samusung 20G HDD MP3 player YEPP YP-T7 samsung MP3 Player SONY Micro Vault YEPPYP-MT6 samsung MP3 Player FLEX DRIVE Serotech USB2.0 32MB YEPPYP-T6 samsung MP3 Player AnyDrive A.L tech USB2.0 128MB YEPPYP-53 samsung MP3 Player XTICK LG USB2.0 128M YEPPYP-ST5 samsung MP3 Player Micro Mini Iomega USB2.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지88 제품규격 일반규격 FM수신부 AM수신부 전원 110~240V, 50/60Hz 소비전력 80W 무게 3.5kg 크기(폭×높이×깊이) 430×65×351.5mm 허용동작온도 +5℃ ~ +35℃ 허용동작습도 10% ~ 75% 실용감도 10dB 신호대 잡음비 60dB 의율 0.5% 실용감도 54dB 신호대 잡음비 40dB 의율 2% VIDEO 1.0Vp-p (75Ϊ 부하시) Y：1.0Vp-p (75Ϊ 부하시) 비디오출력 컴포넌트 VIDEO 7장 기타 정보 Pb：0.70Vp-p (75Ϊ 부하시) HDMI 정격출력 앰프부 제품규격 88 Pr：0.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지89 5.1채널 스피커 시스템 스피커시스템 전방/후방 스피커 중앙 스피커 서브우퍼 스피커 3Ϊ×4 3Ϊ 3Ϊ 140Hz~20KHz 140Hz~20KHz 45Hz~160Hz 86dB/W/M 86dB/W/M 86dB/W/M 정격입력 133W 133W 135W 최대입력 266W 266W 270W 135 x 1305 x 75 mm (받침대 : ∅300) 135 x 121 x 75 mm 180 x 323 x 380 mm 5.0 Kg/3.8 Kg 1.5 Kg 4.
HT-TZ2180H-4~7 9/19/08 2:06 PM 페이지90 찾아보기 가 아 A 건전지넣기 13 아이콘 고장신고전확인사항 72 안전을위한주의사항 곡직접이동 37 앞면 10 39 앵글 41, 81 DivX 재생 44 언어설정 58 DSP 기능 65 언어코드목록 85 D.R.
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지91 메모
HT-TZ2180H-4~7 9/17/08 11:22 AM 페이지92 서비스 요청하시기 전에 꼭 알아 두세요 다음과 같은 사항에 대하여 서비스 요청시 유상서비스로 처리될 수 있습니다. (기타 궁금한 사항이 있을 때는 1588-3366으로 문의하시면 자세한 내용을 안내받을 수 있습니다.
HT-TZ2180H-4~7 9/17/08 11:23 AM 페이지93 본 제품의 제품 보증기간은 1년, 부품 보유년한은 5년 입니다 서비스에 대하여 ■ 저희삼성전자에서는품목별소비자분쟁해결기준(공정거래위원회고시제2008-3호)에따라아래와같이 제품에대한보증을실시합니다. ■ 서비스요청시삼성전자서비스(주) 또는지정된협력사에서서비스를합니다. ■ 보상여부및내용통보는요구일로부터7일이내에, 피해보상은통보일로부터14일이내에해결하여드립니다. 제 품 명 구 입 일 모 델 명 년 월 일 구입대리점 무상서비스 Serial No. 판매금액 ※ 일반제품을 영업용도로 (비디오방, DVD방, 업무용 등) 전환하여 사용할 유상서비스 경우의 보증기간이 반으로 단축 적용됩니다. (핵심부품 포함) ※ 고장이 아닌 경우 서비스를 요청하면 요금을 받게 되므로 반드시 사용설명서를 읽어 주십시오.
