Přehled zařízení
18
1. Úvod
10

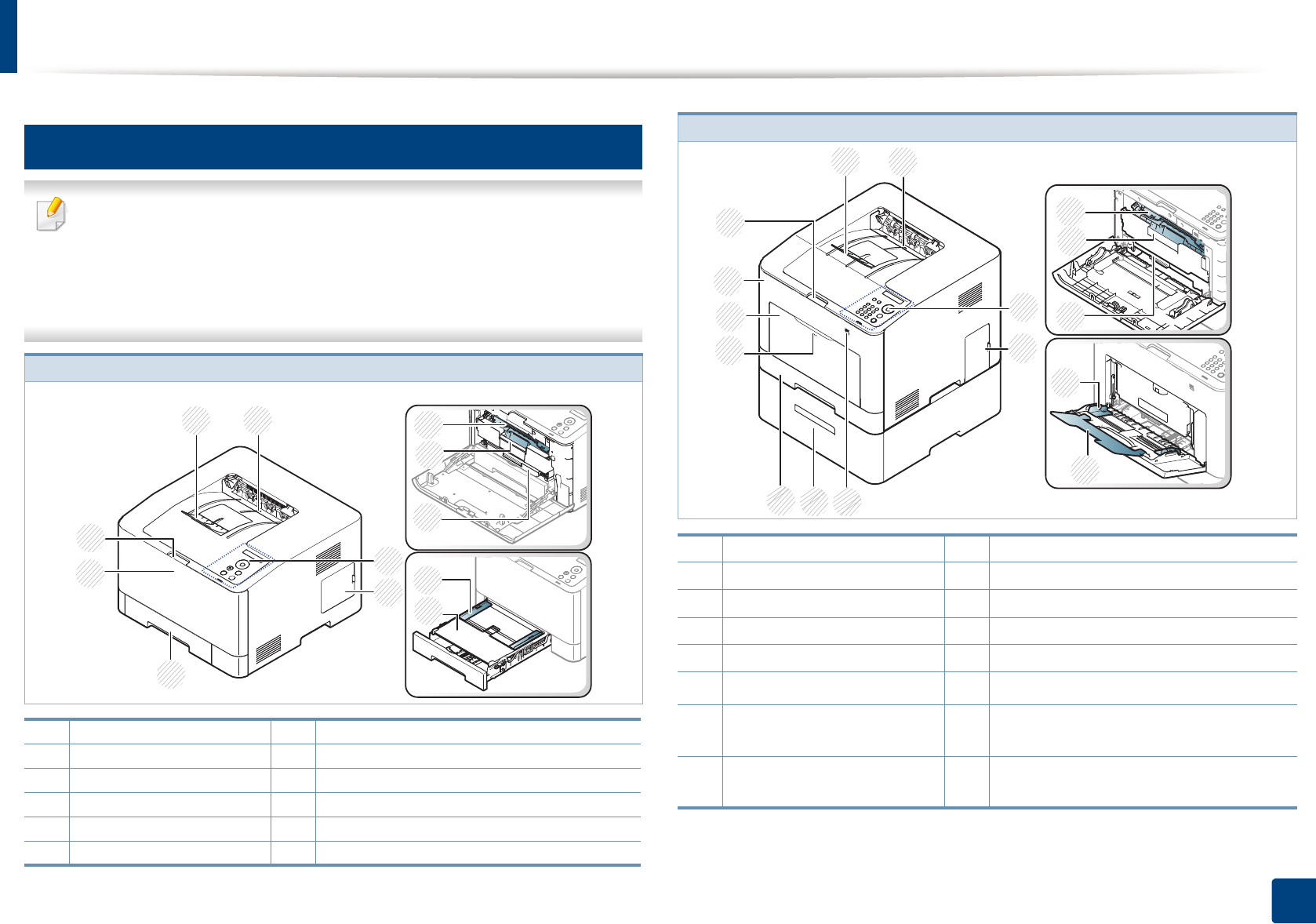

Pohled zepředu
• Tento obrázek se může lišit od vašeho zařízení v závislosti na
modelu. Existují různé typy zařízení.
•Některé funkce a volitelné doplňky nemusí být u některých modelů
nebo v některých zemích dostupné (viz „Funkce podle modelů“ na
straně 7).
CLP-41xN Series/CLP-41xNW Series
1 Výstupní opěra 7 Tlačítko uvolnění předního krytu
2 Výstupní zásobník 8 Kazety s tonerem
3 Ovládací panel 9 Úchyt kazety s tonerem
4Kryt řídicí desky 10 Střední přenosový pás (ITB)
5 Zásobník 1 11 Vodítka šířky papíru v ručním podavači
6Přední kryt 12 Ruční podavač
1 2
3
4
5
6
7
11
8
9
10
12
CLP-68xND Series/ CLP-68xDW Series
1 Výstupní opěra 9 Víceúčelový zásobník
2 Výstupní zásobník 10 Přední kryt
3 Ovládací panel 11 Tlačítko uvolnění předního krytu
4Kryt řídicí desky 12 Kazety s tonerem
5Port paměti USB 13 Úchyt kazety s tonerem
6
Přídavný zásobník
a
a. Jde o volitelnou funkci. Pouze CLP-68xND Series/CLP-68xDW Series.
14
Střední přenosový pás (ITB)
7
Zásobník 1
15 Vodítka šířky papíru na
víceúčelovém zásobníku
8 Otevírání víceúčelového
zásobníku
16
Podpěra víceúčelového zásobníku
1
2
3
4
6
5
8
10
11
12
13
14
15
16
7
9
