Instruction Manual

FRANÇAIS
Instructions d’assemblage pour le modèle : VM2
Nous vous remercions d’avoir choisi un montant Vision Mount de Sanus Systems. Ce produit est conçu pour xer
au mur des téléviseurs LCD compatibles à VESA 75/100 d’un poids maximum de 13,6 kg (30 lb). Il vous permet
d’incliner et de faire pivoter sans effort votre nouveau téléviseur jusqu’à 15 ° dans n’importe quelle direction ainsi
que de l’espacer de 22,9 cm (9 po) du mur sans utiliser d’outils. Vériez soigneusement qu’il n’y a aucune pièce
manquante ou défectueuse. N’utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des
dommages ou des blessures graves. Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la
sécurité de cette installation, veuillez faire appel à un technicien qualié ou communiquez avec Sanus en composant
le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l’Europe). Vous pouvez aussi allez sur notre site Web
au www.sanus.com. Nous pourrons répondre rapidement à toute question concernant l’installation ou des pièces
manquantes ou endommagées. Les pièces de rechange de produits Sanus achetés auprès de distributeurs agréés
vous seront livrées directement.
Outils nécessaires : Perceuse avec mèches de 0,5 cm (3/16 po) et de 0,8 cm (5/16 po), tournevis cruciforme

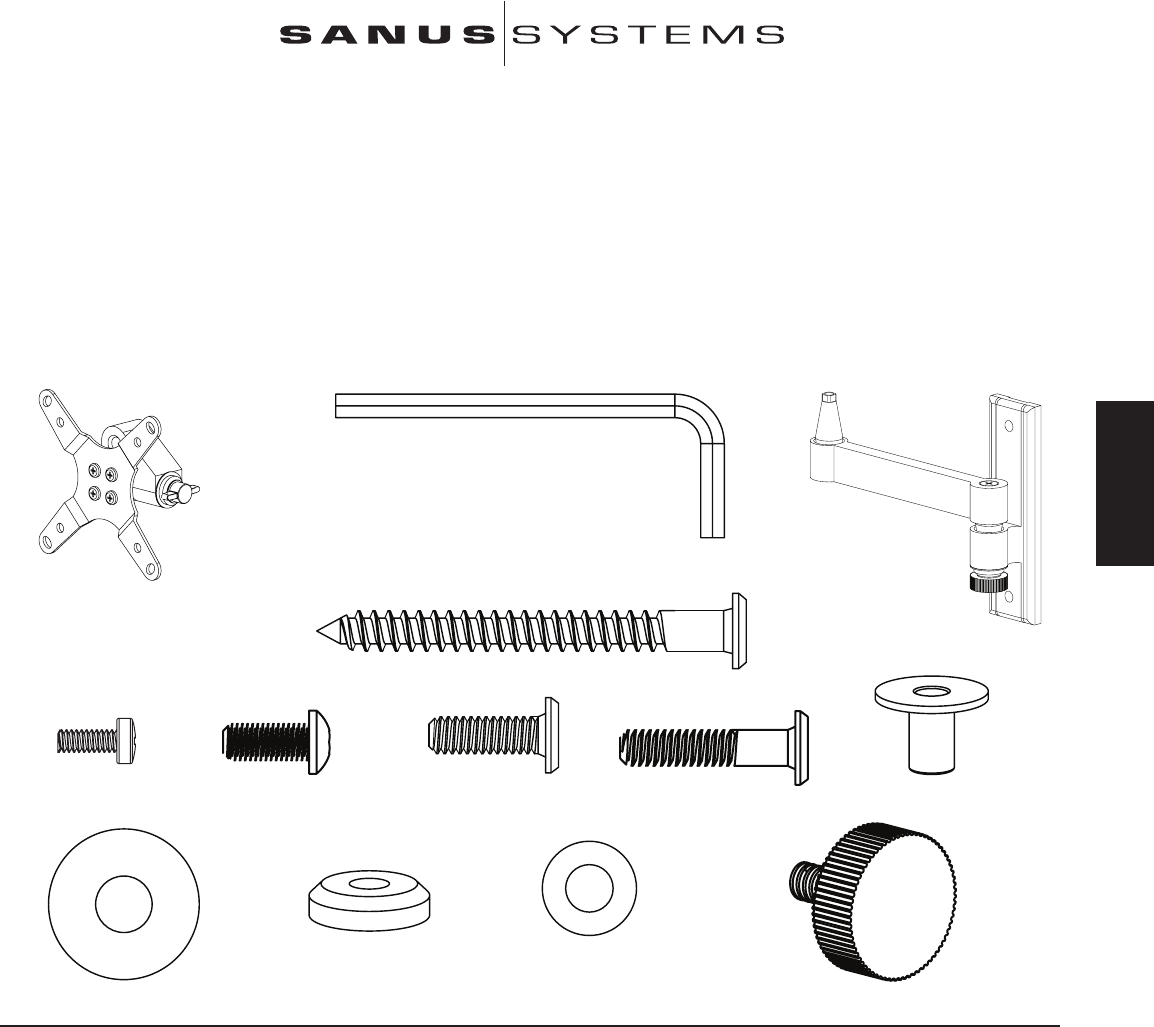

Les pièces et le matériel : *Non illustré en grandeur réelle
(1) Clé Allen - b
(1) Support d’écran - a (1) Plaque murale - c
(2) Tire-fond - d
(4) Boulon M4 x 10 - e (4) Boulon de (2) Verrou de meubles (2) Verrou de meuble (2) Insert pour montage
remplacement de bouton - f 3/4 po - g 1 1/8 po - h sous armoire - i
(1) Capuchon - k (1) Petite rondelle - l
(1) Grosse rondelle - j (1) Bouton - m
Etape 1 - Fixation au téléviseur : Fixez le support d’écran (a) à l’arrière de votre téléviseur LCD à l’aide du boulon M4 x 10 (e), tel qu’illustré au schéma 1. Insérez 4 boulons à
travers le support d’écran et serrez-les bien dans la conguration de montage VESA pour insertion de boulons à l’arrière du téléviseur. Assurez-vous que l’ouverture la plus large du trou
conique du support d’écran est orientée vers le bas du téléviseur.
Etape 2a - Fixation sous une armoire : Servez-vous de la plaque murale (c) comme modèle pour marquer les deux emplacements de trous sous l’armoire. Percez au préalable
les deux trous à l’aide d’une mèche de 0,8 cm (5/16 po). Placez les inserts de montage sous armoire (i) vers le bas dans la surface de montage tel qu’indiqué sur le schéma 2a. Fixez la
plaque murale à l’aide de l’un des deux boulons de montage sous armoire (g ou h) selon l’épaisseur de la surface. Serrez bien les boulons à l’aide de la clé Allen (b). Reportez-vous au
schéma 2a si vous avez besoin d’aide.
