Produktdatenblatt
Technische Daten
LP1K0910BD3

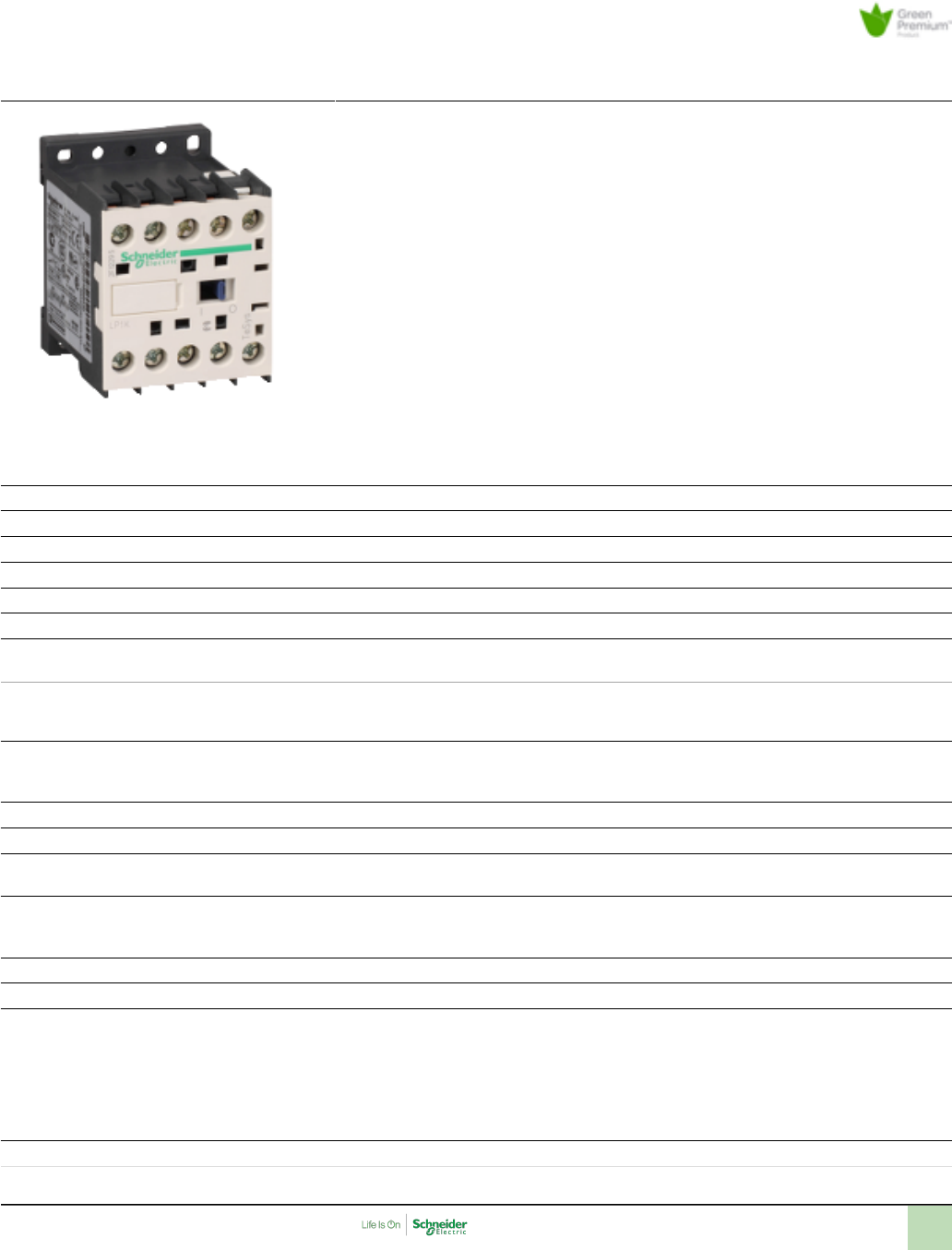

Leistungsschütz, 3p+1S, 4kW/400V/AC3, 9A, 24V
DC
Hauptmerkmale
Produktserie TeSys K
Baureihe TeSys
Produkt oder Komponententyp Schütz
Produktname TeSys K
Kurzbezeichnung des Geräts LP1K
Geräteanwendung Steuerung
Anwendung des Schützes Motorsteuerung
Widerstandslast
Zusatzmerkmale
Nutzungskategorie AC-1
AC-3
AC-4
Beschreibung der Pole 3P
Zus. des Polkontakts 3 NO
Betriebsbemessungsspannung Ue 690 V AC 50/60 Hz für Hauptstromkreis
<= 690 V AC 50/60 Hz für Signalschaltkreis
Nennbetriebsstrom Ie 9 A bei <= 440 V AC AC-3 für Hauptstromkreis
20 A (<= 50 °C) bei <= 440 V AC AC-1 für Hauptstromkreis
16 A (<= 70 °C) bei 690 V AC AC-1 für Hauptstromkreis
Steuerstromkreis-Typ DC Standard
Steuerkreisspannung 24 V DC
Motorleistung (kW) 2,2 kW bei 400 V AC 50/60 Hz AC-4
2,2 kW bei 220...230 V AC 50/60 Hz AC-3
4 kW bei 380...415 V AC 50/60 Hz AC-3
4 kW bei 440 V AC 50/60 Hz AC-3
4 kW bei 480 V AC 50/60 Hz AC-3
4 kW bei 500 ... 600 V AC 50/60 Hz AC-3
4 kW bei 660...690 V AC 50/60 Hz AC-3
Aufbau der Hilfskontakte 1 NO
