Installation Guide

4
INSTALLATION – 36” MODEL SDH3652DB
A. 36” (914 mm)
B. 21” (533 mm)
C. 5/32” (4 mm)
D. 2-5/32” (55 mm)
E. 35-3/8” (899 mm)
F. 19-7/8” (505 mm)
G. Minimum: 13/32” (10 mm) Maximum: 25/32"
(20mm)
H. Minimum: 2” (51 mm)
I. Minimum: 30” (762 mm)
J. Minimum: 2” (51 mm)
A. 36” (914 mm)
B. 13” (330 mm)
C. 30” (762 mm) min to unprocted wood
D. 18” (457 mm)
E. 35-5/8” (899 mm)
F. 19-7/8” (505 mm)
G. 4-1/2" min (114 mm)
H. Minimum: 2" (51 mm)
I. Minimum: 2” (51 mm)

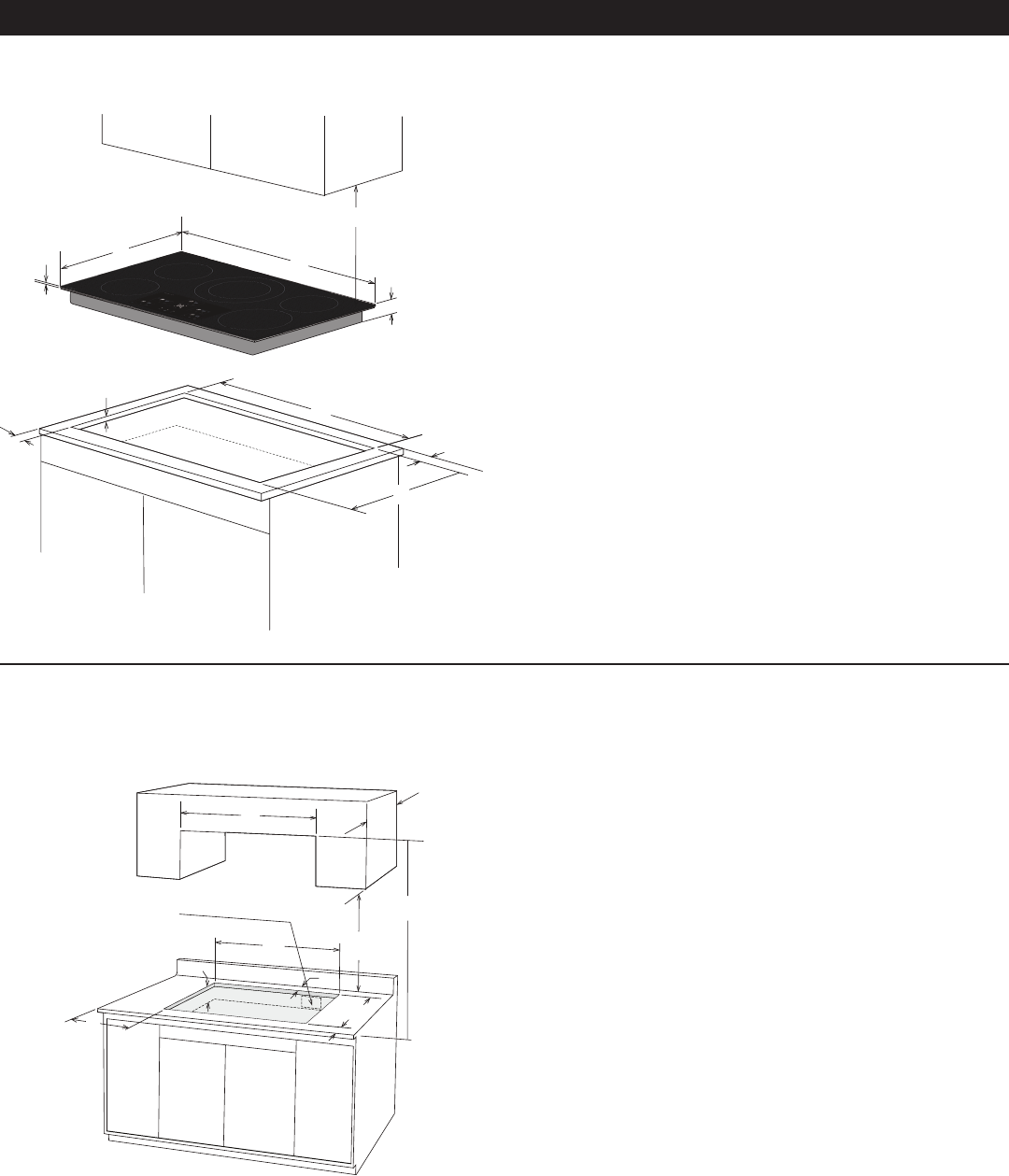

Figure 7
Figure 8
COOKTOP AND CUTOUT DIMENSIONS (See Figure 7)
COOKTOP CUTOUT OPENING DIMENSIONS (See Figure 8)
I*
A
D
B
E
C
H
G
F
J
30” (76.2 cm) min. for cabinet
* Do not obstruct these areas.
A
B
D
E
G
F
C
H
I
Approximate location
of junction box,
min. 12" (304.8 mm)
below cooktop
