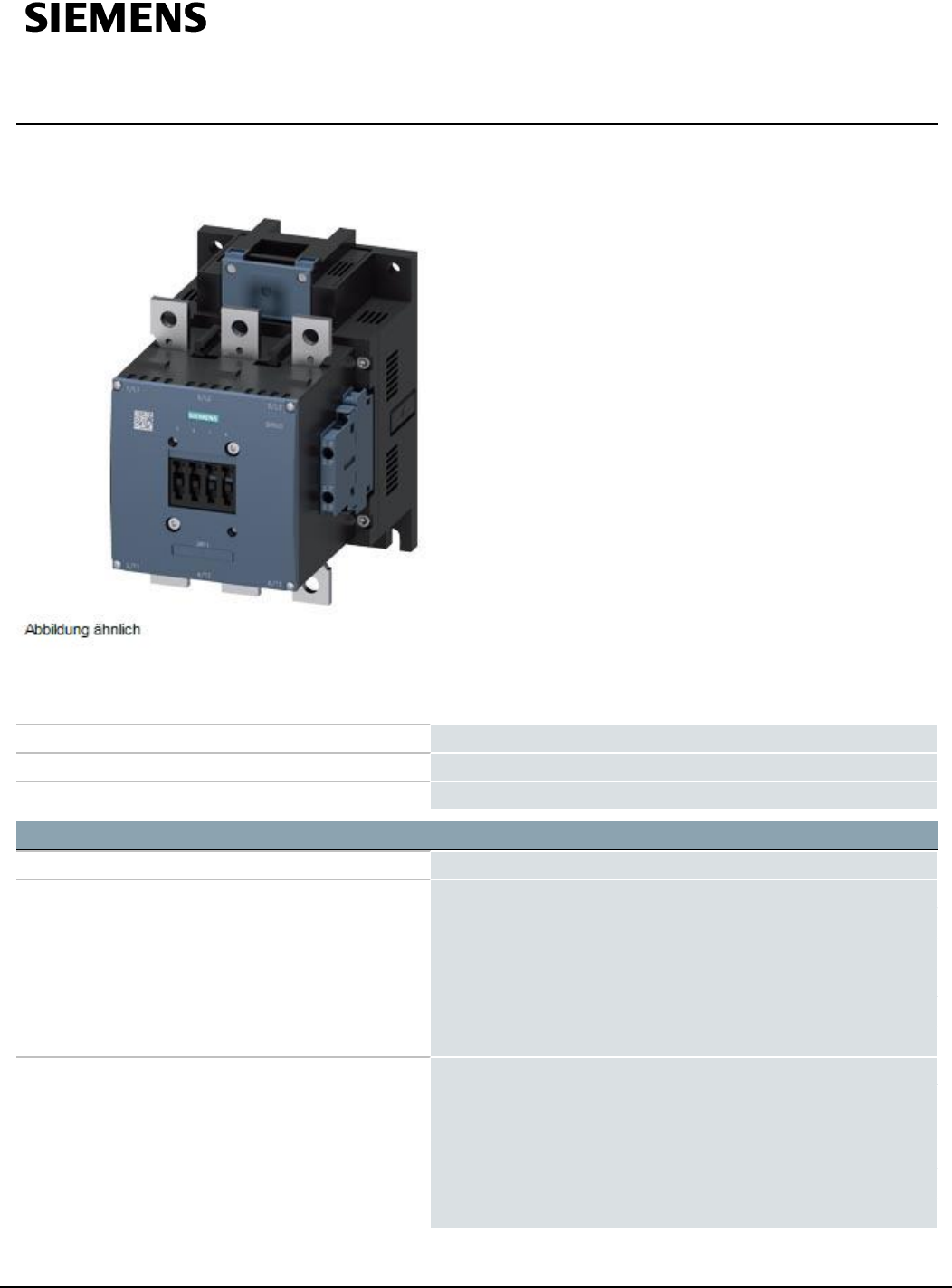

Datenblatt 3RT1066-6AR36

Leistungsschütz, AC-3 300 A, 160 kW / 400 V AC (50-60 Hz) / DC-

Betätigung UC 440-480 V Hilfskontakte 2 NO + 2 NC 3-polig,

Baugröße S10 Schienenanschlüsse Antrieb: konventionell

Schraubanschluss

Produkt-Markenname SIRIUS

Produkt-Bezeichnung Leistungsschütz

Produkttyp-Bezeichnung 3RT1

Allgemeine technische Daten

Baugröße des Schützes S10

Produkterweiterung

● Funktionsmodul für Kommunikation

Nein

● Hilfsschalter

Stoßspannungsfestigkeit

● des Hauptstromkreises Bemessungswert

8kV

● des Hilfsstromkreises Bemessungswert

6kV

maximal zulässige Spannung für sichere Trennung

● zwischen Spule und Hauptkontakten gemäß

EN 60947-1

690V

Schutzart IP

● frontseitig

IP00; Frontseitig IP20 mit Abdeckung / Rahmenklemme

● der Anschlussklemme

IP00

3RT1066-6AR36 Änderungen vorbehalten

Seite 1/

Summary of content (10 pages)

PAGE 1
Datenblatt 3RT1066-6AR36 Leistungsschütz, AC-3 300 A, 160 kW / 400 V AC (50-60 Hz) / DCBetätigung UC 440-480 V Hilfskontakte 2 NO + 2 NC 3-polig, Baugröße S10 Schienenanschlüsse Antrieb: konventionell Schraubanschluss Produkt-Markenname SIRIUS Produkt-Bezeichnung Leistungsschütz Produkttyp-Bezeichnung 3RT1 Allgemeine technische Daten Baugröße des Schützes S10 Produkterweiterung ● Funktionsmodul für Kommunikation Nein ● Hilfsschalter Ja Stoßspannungsfestigkeit ● des Hauptstromkreises Bemessungs
PAGE 2
Schockfestigkeit bei Rechteckstoß ● bei AC 8,5g / 5 ms, 4,2g / 10 ms ● bei DC 8,5g / 5 ms, 4,2g / 10 ms Schockfestigkeit bei Sinusstoß ● bei AC 13,4g / 5 ms, 6,5g / 10 ms ● bei DC 13,4g / 5 ms, 6,5g / 10 ms mechanische Lebensdauer (Schaltspiele) ● des Schützes typisch 10 000 000 ● des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch 5 000 000 ● des Schützes mit aufgesetztem Hilfsschalterblock typisch 10 000 000 Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204
PAGE 3
— bei 500 V Bemessungswert 300 A — bei 690 V Bemessungswert 280 A — bei 1000 V Bemessungswert 95 A ● bei AC-4 bei 400 V Bemessungswert 280 A anschließbarer Leiterquerschnitt im Hauptstromkreis bei AC-1 ● bei 60 °C minimal zulässig 185 mm² ● bei 40 °C minimal zulässig 185 mm² Betriebsstrom für ca.
PAGE 4
— bei 440 V Bemessungswert 0,65 A — bei 600 V Bemessungswert 0,37 A ● bei 3 Strombahnen in Reihe bei DC-3 bei DC-5 — bei 24 V Bemessungswert 300 A — bei 110 V Bemessungswert 300 A — bei 220 V Bemessungswert 300 A — bei 440 V Bemessungswert 1,4 A — bei 600 V Bemessungswert 0,75 A Betriebsleistung ● bei AC-1 — bei 230 V bei 60 °C Bemessungswert 113 kW — bei 400 V Bemessungswert 197 kW — bei 400 V bei 60 °C Bemessungswert 197 kW — bei 690 V Bemessungswert 340 kW — bei 690 V bei 60 °C Beme
PAGE 5
● bei 60 Hz Bemessungswert 440 ... 480 V Steuerspeisespannung bei DC ● Bemessungswert 440 ... 480 V Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC ● Anfangswert 0,8 ● Endwert 1,1 Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC ● bei 50 Hz 0,8 ... 1,1 ● bei 60 Hz 0,8 ...
PAGE 6
● bei 24 V Bemessungswert 10 A ● bei 48 V Bemessungswert 6A ● bei 60 V Bemessungswert 6A ● bei 110 V Bemessungswert 3A ● bei 125 V Bemessungswert 2A ● bei 220 V Bemessungswert 1A ● bei 600 V Bemessungswert 0,15 A Betriebsstrom bei DC-13 ● bei 24 V Bemessungswert 10 A ● bei 48 V Bemessungswert 2A ● bei 60 V Bemessungswert 2A ● bei 110 V Bemessungswert 1A ● bei 125 V Bemessungswert 0,9 A ● bei 220 V Bemessungswert 0,3 A ● bei 600 V Bemessungswert 0,1 A Kontaktzuverlässigkeit der Hi
PAGE 7
Breite 145 mm Tiefe 202 mm einzuhaltender Abstand ● bei Reihenmontage — vorwärts 20 mm — aufwärts 19 mm — abwärts 10 mm — seitwärts 0 mm ● zu geerdeten Teilen — vorwärts 20 mm — aufwärts 10 mm — seitwärts 10 mm — abwärts 10 mm ● zu spannungsführenden Teilen — vorwärts 20 mm — aufwärts 10 mm — abwärts 10 mm — seitwärts 10 mm Anschlüsse/Klemmen Ausführung des elektrischen Anschlusses ● für Hauptstromkreis Schraubanschluss ● für Hilfs- und Steuerstromkreis Schraubanschluss Art d
PAGE 8
● Zwangsführung gemäß IEC 60947-5-1 Berührungsschutz gegen elektrischen Schlag Nein fingersicher bei senkrechter Berührung von vorn nach IEC 60529 Approbationen/Zertifikate allgemeine Produktzulassung funktionale Sicherheit/Maschinensicherheit Konformitätserklärung Baumusterprüfbescheinigung Prüfbescheinigungen spezielle Prüfbescheinigungen Marine / Schiffbau Sonstige Typprüfbescheinigung/Werkszeugnis Sonstige Sonstige Bestätigungen Weitere Informationen Information- and Downloadcenter (Kataloge
PAGE 9
202 145 132 25 48 A1 3 / L2 43 NO 44 NO 31 NC 32 NC 21 NC 168 180 31 NC 43 NO 13 NO 193 8 32 NC 200 7 44 NO 22 NC 6 22 NC 14 NO 9.2 5 / L3 14 NO 213 5 13 NO 120 A2 1 / L1 21 NC 70 11 4 / T2 6 / T3 10 2 / T1 12.5 3RT1066-6AR36 Seite 9/10 19.07.
PAGE 10
21 31 43 22 32 44 5/L3 6/T3 13 3/L2 4/T2 14 1/L1 2/T1 A1 -Q A2 U 3RT106.-.A..6_0 3RT107.-.A..6_0 letzte Änderung: 3RT1066-6AR36 Seite 10/10 16.07.2018 19.07.
